絶緣材料自動絕緣耐壓測試器(D149)

型號 : 6CC20-0.8/D149 | 6CC50-2/D149 | 6CC100-5/D149 | 6TC4100-10/50-2/D149 | 4TC40-10/D149 | 4TC100-10/D14

  • 設計用於依據ASTM D149、IEC 60243-1和其它類似的國際標準規範,測試廣泛的各種固體電氣絕緣材料在商用電源頻率時的介電擊穿與介電強度。
  • 標準輸出電壓最高可達100kV AC/DC。
  • 結構強固、移動式的鋼鐵機櫃。
  • 整合為一體的試驗箱。
  • 提供6款具有不同輸出電流/電壓的交流、直流或交/直流機型:6CC20-0.8/D1496CC50-2/D1496CC100-5/D1496TC4100-10/50-2/D1494TC40-10/D1494TC100-10/D149。
  • 安全及設計上的特點:
    • 運用可編程的邏輯控制器與操作員終端,全面控制測試序列。
    • 可選擇自動或手動操作模式。
    • 可編程的電壓上升速率。
    • 過電壓預設。
    • 電壓錶具峰值讀值記憶功能。
    • 斷路器保護。

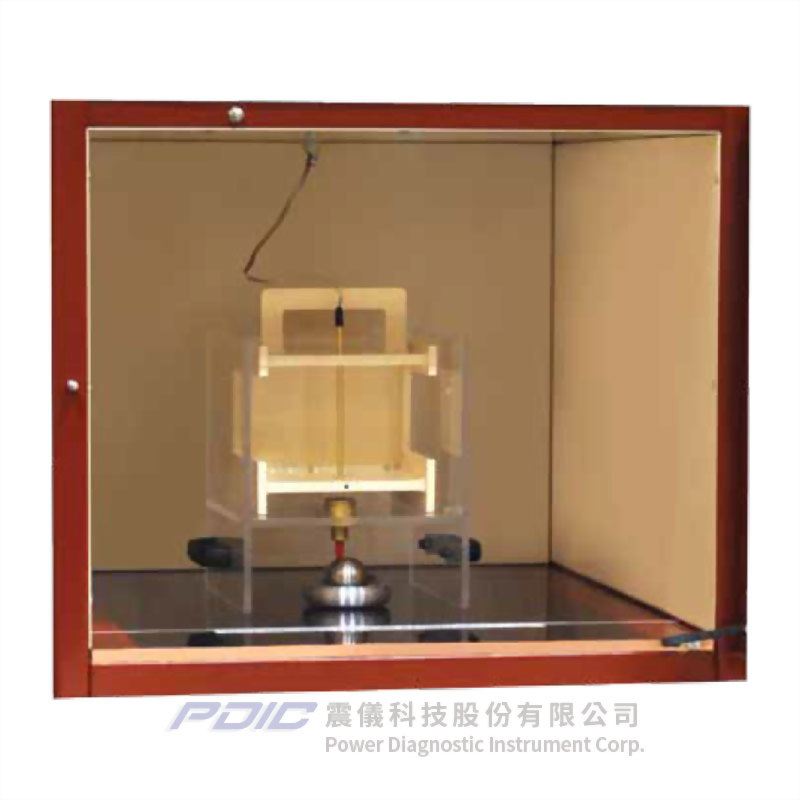

    • 整合為一體的試驗箱 - 附安全聯鎖、內部照明、應力消除屏蔽及透明門蓋。
    • 快速動作及熱過載保護。
    • 過電流跳脫點,可在額定輸出電流的10%到110%範圍內調整。
    • 塗裝耐久漆的強固鋼鐵機櫃。
    • 附腳輪,方便移動。
    • 機櫃前方配備書寫架。
    • 配備剪叉式升降裝置。
    • 2份操作/維護手冊。
  • 套裝軟體:
    • 可輸入特定的測試參數或調用先前的測試檔案,以便輕易的複製測試內容。
    • 測試結果是以圖形形式顯示,可精準的指出實時電壓、電流、駐留時間與持續時間。
    • 測試結果可供儲存(電腦不包括)。



  • AC機型:
    • 輸入 - 電壓/電流:
      • 6CC20-0.8/D149:120V,12A;230V,7A;單相。
      • 6CC50-2/D149:120V,23A;230V,13A;單相。
      • 6CC100-5/D149:230V,25A;單相。
      • 頻率:50或60Hz(須指定其一)。
    • 輸出 - 電壓/電流:
      • 6CC20-0.8/D149:≈0 - 20kVAC,40mA;≈0 - 3kVAC,100mA。
      • 6CC50-2/D149:≈0 - 50kVAC,40mA;≈0 - 5kVAC,100mA。
      • 6CC100-5/D149:≈0 - 100kVAC,50mA;≈0 - 10kVAC,100mA。
    • 工作週期:
      • 連續:用於介電擊穿測試。
      • 開啟1小時/關閉1小時:
        • 6CC20-0.8/D149:0.8kVA。
        • 6CC50-2/D149:2.0kVA。
        • 6CC100-5/D149:5.0kVA。
  • AC/DC機型:
    • 輸入 - 電壓/電流:
      • 6TC4100-10/50-2/D149:120V,25A;230V,13A;單相。
      • 頻率:50或60Hz(須指定其一)。
    • 輸出 - 電壓/電流:
      • 6TC4100-10/50-2/D149:≈0 - 50kVAC,40mA;≈0 - 100kVDC,10mA。
    • 工作週期:
      • 連續:用於介電擊穿測試。
      • 開啟1小時/關閉1小時:2.0kVA。
  • DC機型:
    • 輸入 - 電壓/電流:
      • 4TC40-10/D149:120V,8A;230V,5A;單相。
      • 4TC100-10/D149:120V,14A;230V,8A;單相。
      • 頻率:50或60Hz(須指定其一)。
    • 輸出 - 電壓/電流:
      • 4TC40-10/D149:≈0 - 40kVDC,10mA。
      • 4TC100-10/D149:≈0 - 100kVDC,10mA。
    • 工作週期:
      • 連續:用於介電擊穿測試。
      • 開啟1小時/關閉1小時:
      • 4TC40-10/D149:400W。
      • 4TC100-10/D149:1000W。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 提供6款具有不同輸出電流/電壓的交流、直流或交/直流機型:6CC20-0.8/D149、6CC50-2/D149、6CC100-5/D149、6TC4100-10/50-2/D149、4TC40-10/D149、4TC100-10/D149。
  • 標準輸出電壓最高可達100kV AC/DC。
  • 安全及設計上的特點:
    • 運用可編程的邏輯控制器與操作員終端,全面控制測試序列。
    • 可選擇自動或手動操作模式。
    • 可編程的電壓上升速率。
    • 過電壓預設。
    • 電壓錶具峰值讀值記憶功能。
    • 斷路器保護。
    • 整合為一體的試驗箱 - 附安全聯鎖、內部照明、應力消除屏蔽及透明門蓋。
    • 快速動作及熱過載保護。
    • 過電流跳脫點,可在額定輸出電流的10%到110%範圍內調整。
    • 塗裝耐久漆的強固鋼鐵機櫃。
    • 附腳輪,方便移動。
    • 機櫃前方配備書寫架。
    • 配備剪叉式升降裝置。
    • 2份操作/維護手冊。
  • 套裝軟體:
    • 可輸入特定的測試參數或調用先前的測試檔案,以便輕易的複製測試內容。
    • 測試結果是以圖形形式顯示,可精準的指出實時電壓、電流、駐留時間與持續時間。
    • 測試結果可供儲存(電腦不包括)。

  • 設計用於依據ASTM D149、IEC 60243-1和其它類似的國際標準規範,測試廣泛的各種固體電氣絕緣材料在商用電源頻率時的介電擊穿與介電強度。

  • PHENIX介紹:

相關產品

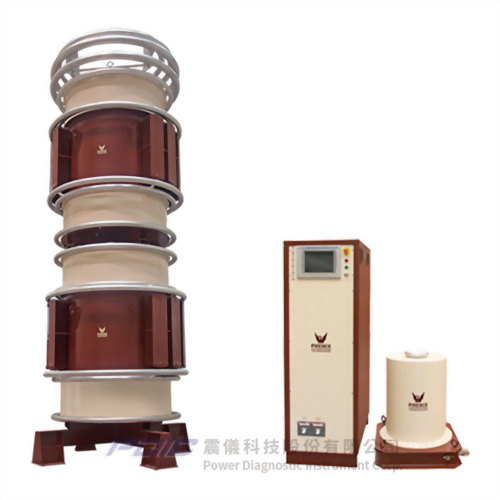

實驗室專用交流絶緣耐壓測試系統

型號 : 客製機型

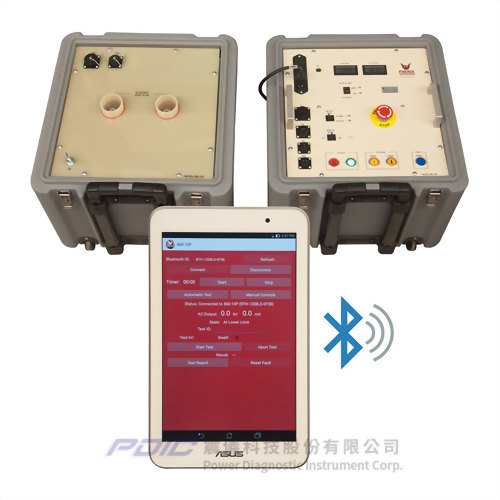

40-60kV真空遮斷器交流絶緣耐壓測試系統

型號 : 640-0.4P/660-10PA

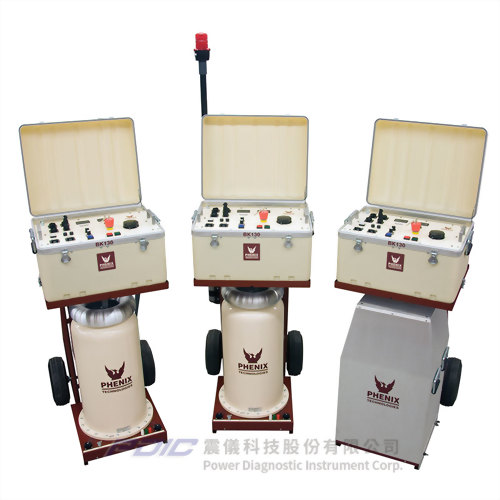

36-300kV空中雲梯/升降台/絶緣吊桿測試專用移動式交流絕緣耐壓測試器

型號 : BK130/36 | BK300

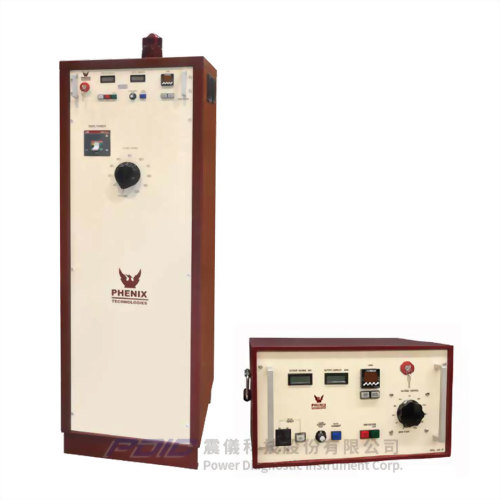

5-15kV台面型/落地式交流絶緣耐壓測試器

型號 : 605-2P/605-5P/605-10P/610-2P/610-5P/610-10P/610-20P/615-10P/615-15P/615-20P

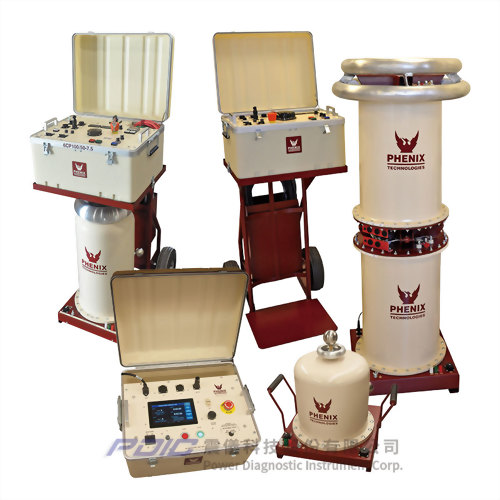

15-200kV現場/實驗室專用交流絕緣耐壓測試器
