100-600kV堆疊式模組型直流絶緣耐壓測試器

型號 : 4100-5ST-100/4200-5ST-100/4300-5ST-100/4400-5ST-100/4500-5ST-100/4600-5ST-100

  • 測試應用:
    • 適用於執行電氣開關設備、電纜、馬達、發電機及工作人員防護裝備的精準的直流耐壓測試。
  • 系統介紹:
    • Phenix提供模組式直流耐壓測試器 - 在移動式底座上裝置1至6個可堆疊的模組,並以100kVDC的增量,產生最高可達600kVDC的直流電壓。
    • 每個模組額定5mA,為空氣絶緣式。
    • 空氣冷卻 - 自然空氣、對流,兩種型式都提供可反轉的極性。

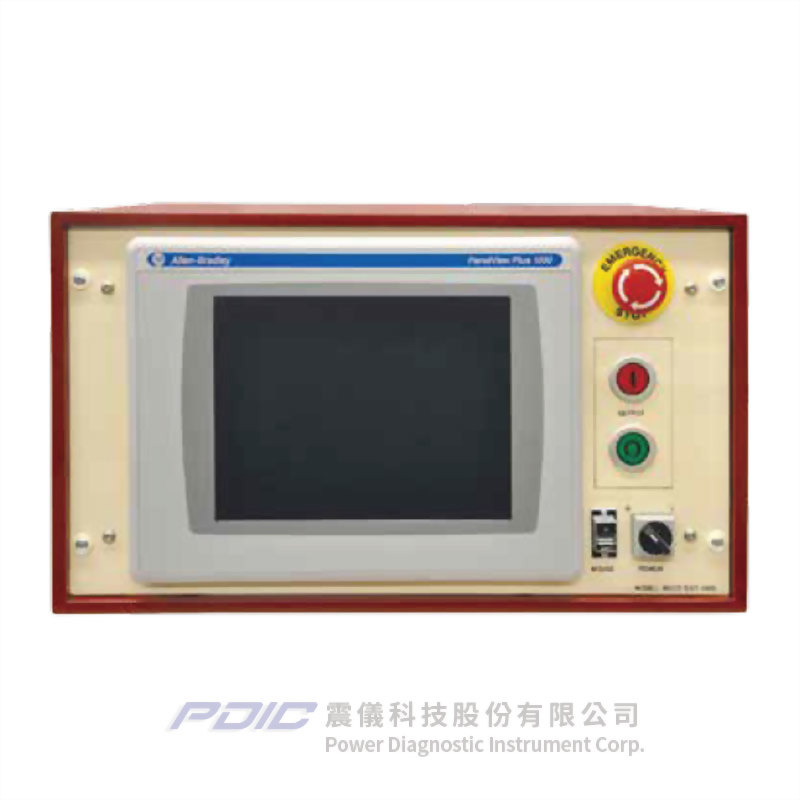

    • 每種機型都包括一個附帶腳輪的底座、電暈環、控制櫃、穩壓櫃及達到需求電壓所需的模組數。
  • 主要特點:
    • 輕量、結構強固,方便移動。
    • 可擴充。
    • 空氣絕緣型設計。
  • 安全及設計上的特點:
    • 採用獨家彈簧支撐接點設計的可堆疊模組。
    • 模組之間沒有接線。
    • 可從100kV DC擴充到600kV DC。
    • 可反轉極性。
    • 零啟動聯鎖。
    • 外部聯鎖。
    • 電動控制輸出電壓。
    • 多檔位數位儀錶。
    • 保護電路可消除來自待測設備的雜散洩漏電流。
    • 漣波<5%。
    • 操作/維護手冊。

  • 輸入:
    • 電壓/電流:208 - 240V / *2.75A、5.5A8.25A、11A13.75A16.5A(*依機型而定)。
    • 頻率:50/60Hz。
  • DC輸出:
    • 功率:*500W、1000W、1500W2000W2500W、3000W(*依機型而定)
    • 電壓/電流:
      • 4100-5ST-100:100kV / 5mA。
      • 4200-5ST-100:200kV / 5mA。
      • 4300-5ST-100:300kV / 5mA。
      • 4400-5ST-100:400kV / 5mA。
      • 4500-5ST-100:500kV / 5mA。
      • 4600-5ST-100:600kV / 5mA。
    • 漣波:<5%。
    • 極性:可反轉。
  • 工作週期:
    • 電容性負載:開啟30分鐘/關閉60分鐘@完全額定的輸出。
    • 電阻性負載:開啟5分鐘/關閉15分鐘@完全額定的輸出。
  • 數位儀錶:
    • 精度:±(0.8% rdg.+0.2%範圍+LSD)。
    • 電壓錶範圍:0 - 100kV / 0 - 200kV / 0 - 300kV / 0 - 400kV / 0 - 500kV / 0 - 600kV(*依機型而定)。
    • 電流錶範圍:199.99μA / 1.9999mA / 5.000mA(保護回流) 5.000mA(接地回流)。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 輕量、結構強固,方便移動。
  • 可擴充。
  • 空氣絕緣型設計。
  • 安全及設計上的特點:
    • 採用獨家彈簧支撐接點設計的可堆疊模組。
    • 模組之間沒有接線。
    • 可從100kV DC擴充到600kV DC。
    • 可反轉極性。
    • 零啟動聯鎖。
    • 外部聯鎖。
    • 電動控制輸出電壓。
    • 多檔位數位儀錶。
    • 保護電路可消除來自待測設備的雜散洩漏電流。
    • 漣波<5%。
    • 操作/維護手冊。

  • 適用於執行電氣開關設備、電纜、馬達、發電機及工作人員防護裝備的精準的直流耐壓測試。
  • PHENIX直流耐壓測試應用介紹:
