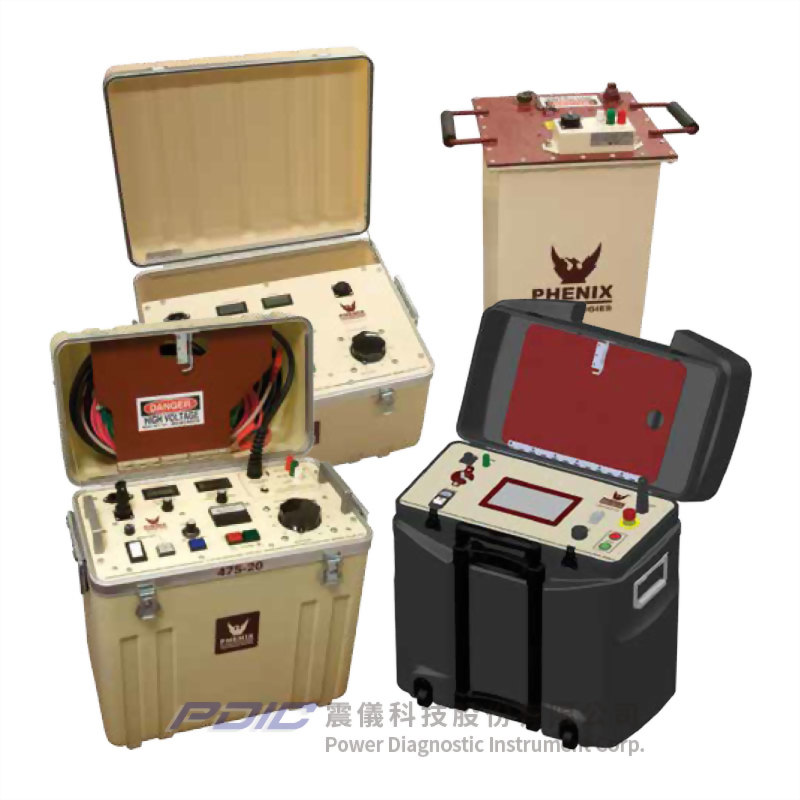

40-200kV可攜式直流絶緣耐壓測試器
型號 :
440-20/475-20/4100-10/4120-10/4160-5/4200-5
- 測試應用：
- Phenix製造完整系列的直流絶緣耐壓測試器，可提供幾乎任何需要的額定電壓、功率機型。
- 可對電氣開關設備、電纜、馬達、發電機與工作人員防護裝備執行精準的直流耐壓測試。
- 每台設備都包含一個內部放電裝置，並具備過電流保護，可使操作員及待測設備安全無虞的操作。
- 主要特點：
- 輕量、結構強固，適合現場經年使用。

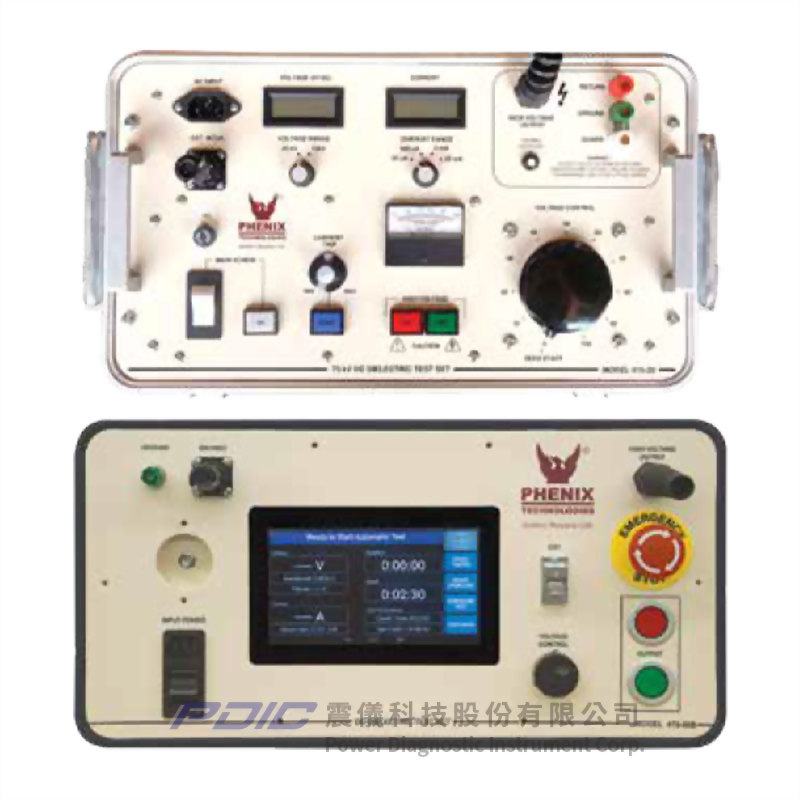

- 配備簡單易讀的儀錶及操作便利的控制介面。
- 內部放電裝置。
- 遮蔽式高壓輸出導線。
- 保護測量電路。
- 可應要求提供ISO17025校正。
- 安全及設計上的特點：
- 斷路器保護。
- 外部聯鎖。
- 附指示燈的高壓開/關按鈕。
- 零啟動聯鎖。
- 手動控制輸出電壓。
- 附指示燈及重置開關的可調整的過載電路。
- 所有儀錶與電驛都具有慢速及快速動作暫態保護。
- 內建放電電路。
- 數位多檔位儀錶。
- 儀錶經NIST認證的標準校正（面板上貼有一張可追溯的貼紙）。
- 高壓變壓器一次側電路的過熱可重置過載保護。
- 可執行精準電流測量的保護模式。
- 極低的漣波，完全輸出時＜2% RMS。
- 濾波的倍壓電路，相當於全波整流。
- 標準配備所有的控制及電源導線。
- 導線收納空間。
- 校正證明。
- 操作/維護手冊。
- 輸入：
- 電壓/電流：110-120V，5A或10A；220-240V，3A或5A（*依機型而定）。
- 頻率：50/60Hz。
- DC輸出：
- 電壓/電流：
- 440-20：0 - 40kV，20mA。
- 475-20：0 - 75kV，20mA。
- 4100-10：0 - 100kV，10mA。
- 4120-10：0 - 120kV，10mA。
- 4160-5：0 - 160kV，5mA。
- 4200-5：0 - 200kV，5mA。
- 漣波：＜2%。
- 極性：負輸出，正接地。
- 工作週期：
- 連續電容式充電：20mA、10mA或5mA（*依機型而定）。
- 內部放電裝置：3 kJ、6 kJ或12 kJ（*依機型而定）。
- 數位儀錶：
- 類型/精度：3 1/2位數，0.5% f.s.。
- 電壓錶範圍：0 - 19.99/40kV/75kV/100kV/120kV/160kV/200kV（*依機型而定）。
- 電流錶範圍：0 - 19.99μA/199.9μA/1.999mA/19.99mA。
- 輸出充電指示：1.5”指針式，所選電流範圍的0 - 100%指示。
- 操作環境條件：
- 晴朗天氣的戶內、外，10 - 40°C。
- 濕度＜95% RH，無凝露。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- 輕量、結構強固，適合現場經年使用。
- 配備簡單易讀的儀錶及操作便利的控制介面。
- 內部放電裝置。
- 遮蔽式高壓輸出導線。
- 保護測量電路。
- 可應要求提供ISO17025校正。
- 安全及設計上的特點：
- 斷路器保護。
- 外部聯鎖。
- 附指示燈的高壓開/關按鈕。
- 零啟動聯鎖。
- 手動控制輸出電壓。
- 附指示燈及重置開關的可調整的過載電路。
- 所有儀錶與電驛都具有慢速及快速動作暫態保護。
- 內建放電電路。
- 數位多檔位儀錶。
- 儀錶經NIST認證的標準校正（面板上貼有一張可追溯的貼紙）。
- 高壓變壓器一次側電路的過熱可重置過載保護。
- 可執行精準電流測量的保護模式。
- 極低的漣波，完全輸出時＜2% RMS。
- 濾波的倍壓電路，相當於全波整流。
- 標準配備所有的控制及電源導線。
- 導線收納空間。
- 校正證明。
- 操作/維護手冊。
- Phenix製造完整系列的直流絶緣耐壓測試器，可提供幾乎任何需要的額定電壓、功率機型。
- 可對電氣開關設備、電纜、馬達、發電機與工作人員防護裝備執行精準的直流耐壓測試。
-
每台設備都包含一個內部放電裝置，並具備過電流保護，可使操作員及待測設備安全無虞的操作。
-
PHENIX直流耐壓測試應用介紹：
