全自動比流器/比壓器/組合式變壓器測試器

型號 : iCT1

  • 設計專用於測試比流器、比壓器及組合式變壓器。
  • 節省時間的測試:只需一次的設置連接,便可執行所有的測試。
  • 主要執行的測試:比值與相位誤差、激磁測試、電阻測試、精度及負載測試。
  • 內建6分接頭切換盒,可說明比流器的運轉狀態。
  • 採用“直流間接法(低電壓模式)”,能測試飽和電壓高達2kV及達到30kV的比流器。
  • 內建消磁器。
  • 比流器銘牌資料探查功能(Explorer):可從測試結果的數據估算,查出不明比流器的銘牌資料,並自動將標稱數值填入測試表頭。
  • 小巧輕量。
  • 採用專利技術。
  • 系統簡介:
    • 機型iCT1為全自動比流器、比壓器測試器,特別設計用於測試比流器、比壓器及組合式變壓器。
    • 具備更快速的測試性能:由於具備6分接頭切換盒,可以直接連接到最多6個分接頭,以此方式,設備的連接只須建置一次,不需要任何進一步的手動操作。
    • 主要執行的測試:激磁、精度、比值與相位誤差、電阻及負載,而且全都在自動模式下執行,不用操作員手動操作。所有這些測試,都是透過產生電流與電壓來執行。
    • 所有功能都經由7吋彩色LCD觸控螢幕介面管理,其設計適用於戶外環境。
    • 測試結果是保存在本機記憶體或USB筆碟內,並可連同測試設定,透過乙太網路連接(插接或無線),轉移至個人電腦。
  • 應用:
    • 工廠:
      • 機型iCT1是依據國際標準執行測試。
      • 最高可達0.1級的高精度比流器測試。
      • 省時的測試:能有更快速的階段生產。
    • 調試:
      • 只需一台儀器,即可測試比流器、比壓器及組合式變壓器。
      • 能測試具有高達30kV超高飽和電壓的比流器。
      • 攜行便利。
    • 比流器測試:
      • 匝比與極性(電壓模式)。
      • 二次側負載。
      • 激磁曲線(拐點)。
      • 繞組/負載電阻。
      • 精度限制因數/儀器安全因數(ALF/ISF)。
      • 交流洩漏電流。
      • 精度。
      • 消磁器。
      • 比流器銘牌資料探查功能(Explorer)。
    • 比壓器測試:
      • 比值。
      • 電子變壓器比值。
      • 負載。
      • 無載電流。
    • 此外,低交流電壓輸出可為選購的外部高壓產生器HVB4000供電,以測試240kV以上的高壓比壓器。
    • 測試的執行,符合以下標準:
      • IEC EN 60044-1、IEC EN 60044-2、IEC EN 60044-5、IEC EN 60044-7、IEC EN 61869-x、ANSI / IEEE C57.13.1。

  • 記憶體:可儲存最多64筆測試計劃及1,000個以上的測試結果。
  • 連接介面:
    • 乙太網路或無線網路介面:用於連接個人電腦;乙太網路埠也可作為遠端維修維護之用。
    • USB埠:供USB筆碟使用,可用於下載測試設定與測試結果。
  • 外部模組連接介面:用於發送命令到選購的高壓產生器HBV4000。
  • 主要電源:
    • 100 - 230V ± 15%,48 - 62Hz。
    • 功耗:一般使用,<1kW。
  • 體積/重量:高410 x 寬340 x 深205mm / 16kg。
  • 輸出規格:
    • 主要產生器:有5個輸出:高交流電壓、小交流電流、小直流電流、低交流電壓、用於直流電法激磁曲線測試的低電壓輸出。
    • 高交流電壓:
      • 最高可達2kV的高交流電壓輸出,是來自一個可將輸出與電源隔離的變壓器。
      • 最大電壓2000V。
      • 最大電流1A。
    • 小交流電流:
      • 此輸出電流可用前面板控制元件手動調整。
      • 最大電流:6A AC。
      • 最大電壓:100V AC。
      • 最大功率:200VA。
    • 小直流電流:
      • 此輸出電流可用前面板控制元件手動調整。
      • 最大電流:6A DC。
      • 最大電壓:30V DC。
      • 最大功率:180W。
    • 低交流電壓:
      • 最大輸出電壓:180V AC。
      • 最大輸出電流:3.5A AC。
      • 最大輸出功率:
        • 電源230V:400VA(cos φ<0.225時的功率值)。
        • 電源110V:350VA(cos φ<0.175時的功率值)。
    • 用於直流電法激磁曲線測試的低電壓輸出:
      • 最大輸出電壓:200V DC。
      • 最大輸出電流:2Arms,15A峰值。
    • 輸出頻率:
      • 頻率:15Hz - 400Hz。
      • 頻率解析度:10mHz。
      • 頻率精度:<100ppM,輸出電壓>200V。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 設計專用於測試比流器、比壓器及組合式變壓器。
  • 節省時間的測試:只需一次的設置連接,便可執行所有的測試。
  • 主要執行的測試:比值與相位誤差、激磁測試、電阻測試、精度及負載測試。
  • 內建6分接頭切換盒,可說明比流器的運轉狀態。
  • 採用“直流間接法(低電壓模式)”,能測試飽和電壓高達2kV及達到30kV的比流器。
  • 內建消磁器。
  • 比流器銘牌資料探查功能(Explorer):可從測試結果的數據估算,查出不明比流器的銘牌資料,並自動將標稱數值填入測試表頭。
  • 小巧輕量。
  • 採用專利技術。

  • 工廠:
    • 機型iCT1是依據國際標準執行測試。
    • 最高可達0.1級的高精度比流器測試。
    • 省時的測試:能有更快速的階段生產。
  • 調試:
    • 只需一台儀器,即可測試比流器、比壓器及組合式變壓器。
    • 能測試具有高達30kV超高飽和電壓的比流器。
    • 攜行便利。
  • 比流器測試:
    • 匝比與極性(電壓模式)。
    • 二次側負載。
    • 激磁曲線(拐點)。
    • 繞組/負載電阻。
    • 精度限制因數/儀器安全因數(ALF/ISF)。
    • 交流洩漏電流。
    • 精度。
    • 消磁器。
    • 比流器銘牌資料探查功能(Explorer)。
  • 比壓器測試:
    • 比值。
    • 電子變壓器比值。
    • 負載。
    • 無載電流。
  • 此外,低交流電壓輸出可為選購的外部高壓產生器HVB4000供電,以測試240kV以上的高壓比壓器。
  • 測試的執行,符合以下標準:
    • IEC EN 60044-1、IEC EN 60044-2、IEC EN 60044-5、IEC EN 60044-7、IEC EN 61869-x、ANSI / IEEE C57.13.1。

相關產品

全自動多功能變電所設備維護調試測試系統

型號 : STS 4000

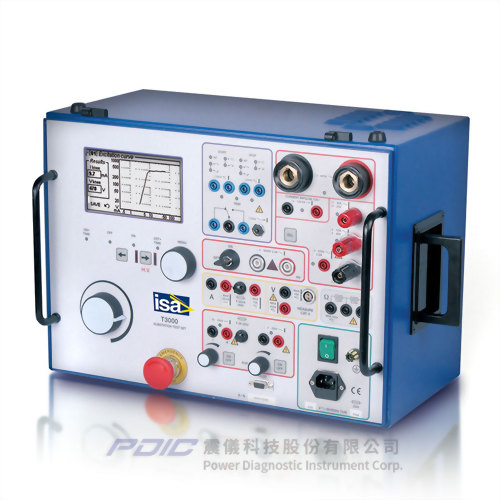

一次側電流注入測試器

型號 : T 3000

全自動電子式一次側注入測試器

型號 : eKAM

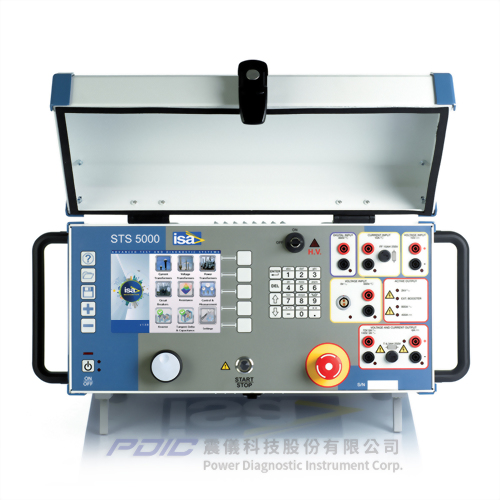

全自動多功能變電所設備維護調試測試系統
