全自動電容/功率因數測量電橋

型號 : TG-3

  • 測試應用:
    • TG-3為全自動電容及損耗因數(功率因數)測量電橋,能進行高精度的高壓絕緣診斷。
    • 適用於須要測定液體或固體介質的Tan δ的應用。
  • 主要特點:
    • 獨立操作機型(*標準電容器須另外訂購)。
    • 內建RS232介面。
    • 標準配備Windows相容套裝軟體。
    • 清楚顯示及處理精準的測量結果。
    • 精度:x 10-5測量。
    • 自動平衡。



  • 通過待測設備的最大電流:5A(可選購電流擴大至20A)。
  • 通過標準電容器的最大電流:30mA。
  • 電容測量範圍:0.1 x CN - 1,000 x CN
  • 損耗因數測量範圍:1 x 10-5 - 1。
  • 電壓測量:10V - 1MV。
  • 頻率測量:45Hz - 65Hz。
  • 電容測量的不確定度:±0.01%。
  • 相位測量的不確定度:±0.02毫弧度±1%顯示值。
  • 電壓測量的不確定度:±1%範圍±2位數。
  • 體積:長500mm x 寬470mm x 高192mm。
  • 重量:14kg。
  • 參考條件:
    • 通過標準電容器的最小電流:35μA。
    • 溫度:23°C±2°C。
    • 濕度:45 - 75% RH。
  • 使用的額定範圍:
    • 符合IEC 359標準。
    • 溫度:5°C - 40°C。
    • 濕度,無凝露:20 - 95% RH。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 獨立操作機型(*標準電容器須另外訂購)。
  • 內建RS232介面。
  • 標準配備Windows相容套裝軟體。
  • 清楚顯示及處理精準的測量結果。
  • 精度:x 10-5測量。
  • 自動平衡。

  • TG-3為全自動電容及損耗因數(功率因數)測量電橋,能進行高精度的高壓絕緣診斷。
  • 適用於須要測定液體或固體介質的Tan δ的應用。

  • PHENIX介紹:

相關產品

超音波電暈/電弧探測器

型號 : UD-1

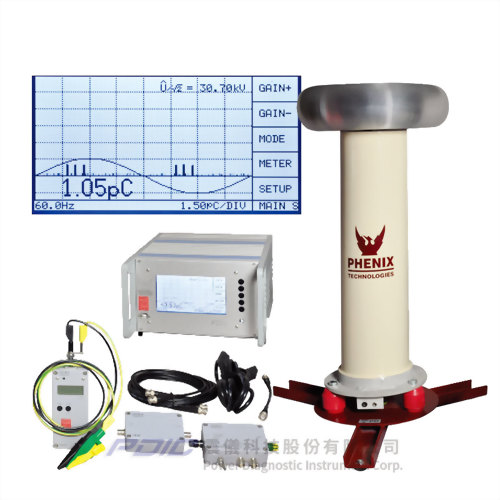

單通道局部放電偵測系統

型號 : PD2U

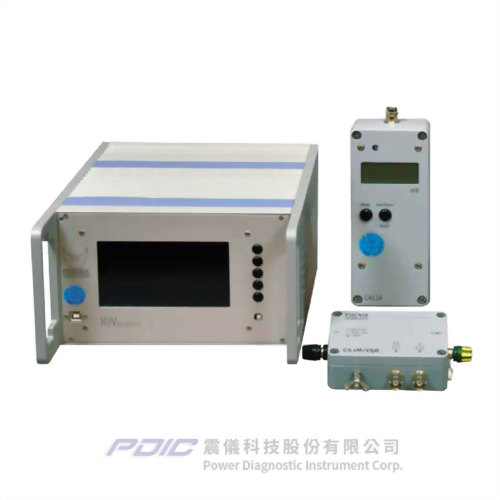

三通道無線電干擾電壓測試系統

型號 : RIV-3

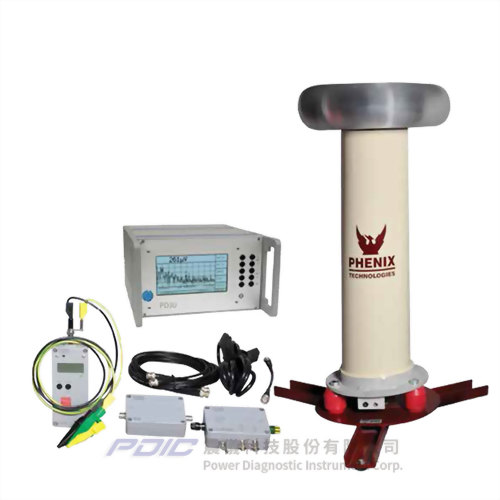

四通道局部放電偵測/頻譜分析/無線電干擾電壓測試系統
