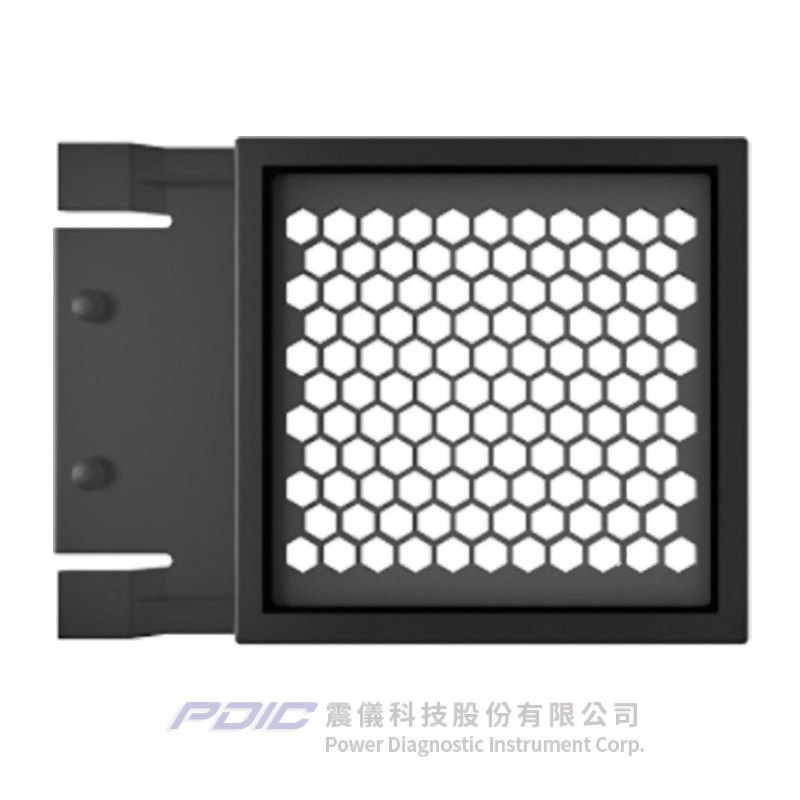

分電盤專用紅外線觀測窗

型號 : QwikFit-IR

  • IRISS QwikFit-IR系列,對於在紅外線檢測中,看不見小型斷路器負載側接線的分電盤應用(即使已安裝正面無接線替代面板),是個特殊的解決方案。
  • QwikFit-IR系列可取代小型斷路器的標準蓋板,提供極為便利的檢測通道。
  • QwikFit-IR系列是卡進去就位,適用於方形D™ I-Line插入式二合一分電盤及配電盤面板。
  • 特點:
    • 固定及穩定的穿透性能:
      • 高分子聚合物型紅外線視窗,不會受到可能降低晶體型紅外線視窗穿透性能的環境及機械應力影響-晶體材料易碎且具吸濕性(即使有上塗層)。
      • 高分子聚合物型紅外線視窗系統在整個生命週期,都可維持固定與穩定的穿透性能(快速),確保能透過紅外線視窗蒐集到精準可靠的溫度資料。
    • 強固耐用:
      • 高分子聚合物型紅外線視窗,安裝在電氣配電設備上時,更能耐受施加在它們身上的機械應力。
      • IRISS是市場上率先推出能符合UL、CSA、IEEE、IEC、CE的強制性撞擊與負載測試要求的工業級紅外線視窗-那是任何晶體型紅外線視窗所無法通過的測試。
    • 完全在美國製造及組裝。



機型 QwikFit-IR
NEMA防護等 IP10 / NEMA 1
電壓範圍 任何
操作溫度 -40°C - 325°C
主體材質 UL 94 5VA尼龍(開關櫃等級塑膠);-40°C - 273°C
硬體 316不銹鋼
墊圈 UL 94 5VA TPE;-40°C - 273°C
鏡片材質 符合UL 746標準,能穿透可見光、紫外線及紅外線的高分子聚合物,-40°C - 325°C
光學強化格柵材質 鋁強化格柵(IP22 / IP2x標準)
觀測孔面積 長9.68 x高9.77cm
總面積 長9.68 x高9.77cm
檢測性能及應用
中波紅外線
長波紅外線
紫外線(UV)
中壓/高壓應用
等級與測試 通過UL 746C及UL 746A-2012聚合體元件的耐撞擊與阻燃性標準
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 固定及穩定的穿透性能:
    • 高分子聚合物型紅外線視窗,不會受到可能降低晶體型紅外線視窗穿透性能的環境及機械應力影響-晶體材料易碎且具吸濕性(即使有上塗層)。
    • 高分子聚合物型紅外線視窗系統在整個生命週期,都可維持固定與穩定的穿透性能(快速),確保能透過紅外線視窗蒐集到精準可靠的溫度資料。
  • 強固耐用:
    • 高分子聚合物型紅外線視窗,安裝在電氣配電設備上時,更能耐受施加在它們身上的機械應力。
    • IRISS是市場上率先推出能符合UL、CSA、IEEE、IEC、CE的強制性撞擊與負載測試要求的工業級紅外線視窗-那是任何晶體型紅外線視窗所無法通過的測試。
  • 完全在美國製造及組裝。

  • 對於在紅外線檢測中,看不見小型斷路器負載側接線的分電盤應用,是個特殊的解決方案,可取代小型斷路器的標準蓋板,提供極為便利的檢測通道。
  • 適用於方形D™ I-Line插入式二合一分電盤及配電盤面板。
  • 檢測及性能:中波紅外線、長波紅外線、紫外線(UV);中壓/高壓應用。

  • 高分子聚合物型紅外線視窗的十大優點 - 與晶體型紅外線視窗的比較:

  • IRISS紅外線視窗產品簡介(一):

  • IRISS紅外線視窗產品簡介(二):
