高精度三相電力品質分析儀

型號 : PQ3198/PQ3198-92/PQ3198-94

  • HIOKI便攜式功率計及分析儀是高端的電力測量儀器,能以高精度測量單相到三相線路。
  • HIOKI全新升級的機型PQ3198為高精度電力品質分析儀,適用於監測及記錄電力供給異常狀況,可用於快速調查原因及評估電力供給問題例如電壓降、閃爍、諧波和其它電氣問題。
  • 新功能包括可從電力品質分析儀供電給電流感測器及強大的記錄功能。
  • 重要特點:
    • 可依據IEC61000-4-30 Class A標準驗證電力問題。
    • 高精度及連續無間隙的記錄(V:±0.1%標稱電壓;A:±0.1% rdg±0.1% f.s.,W:±0.2%±0.1% f.s.)。
    • 寬頻電壓範圍,可測量2kHz - 80kHz的高次諧波分量。
    • 最大6000V峰值暫態電壓測量可達700kHz。
    • 可測量最高達6000A AC。
    • 通道1、2、3及通道4的兩個功率測量及效率計算系統。
    • 可對基頻40 - 70Hz及最大載波頻率20kHz的變頻器執行簡單的測量。
    • 可使用套裝軟體PQ ONE輕鬆建立報告。
    • 可選購GPS BOX,將多台裝置進行時間同步。
  • 系統亮點:
    • 比以往更容易、更可靠地維護管理電力供給及分析異常問題:
      • PQ3198以強大的測量性能,捕捉完整範圍的電力異常事件,並且,從儀器的連接到資料的記錄,提供超簡便的使用者經驗,給予現場工作人員強而有力的支援。
    • 分析設備電力問題:
      • 包括瞬間中斷、電壓降、頻率波動,同時記錄趨勢,以協助調查設備意外故障及突然停機的原因。
    • 記錄電力系統品質資料:
      • 記錄當連接一高度變動系統例如可再生能源或電動車輛充電站到電網時,在電壓、電流、功率、諧波及閃爍的變動。
      • 使用配備的PQ ONE軟體,可以輕易進行分析。
    • 測量AC / DC電源:
      • 使用AC/DC自動歸零電流感測器,長期精準的測量直流電流。
      • 感測器由儀器提供電力,不需要額外設立電源。
    • 透過簡單的設定,即能可靠的捕捉電力異常事件:
      • PQ3198及PQ3100可一次測量所有參數,包括功率、諧波及異常波形。
      • 暫態電壓、電壓驟升、電壓驟降、電壓中斷、頻率波動、啟動電流、諧波、高次諧波、不平衡。
    • 同步記錄事件波形及趨勢圖形:
      • 當事件發生時,儀器即記錄瞬時波形0.2秒。
      • 能為所有平行事件參數設置觸發,並可於測量中,在顯示幕上檢查已記錄的資料。
    • 符合IEC 61000-4-30 Ed.2 Class A標準:
      • PQ3198符合IEC 61000-4-30 Ed.2 Class A標準,能執行標準規定的測量,例如無間隙、連續的計算;偵測事件例如:驟升、驟降、中斷及使用(選購的)GPS進行時間同步。
    • 高壓、寬頻性能:
      • PQ3198可測量持續時間短至0.5μs(2MS/s)的暫態電壓最高達6000V。
      • 可測量2kHz - 80kHz的高次諧波分量。
    • 可測量2個獨立電路的功率及效率:

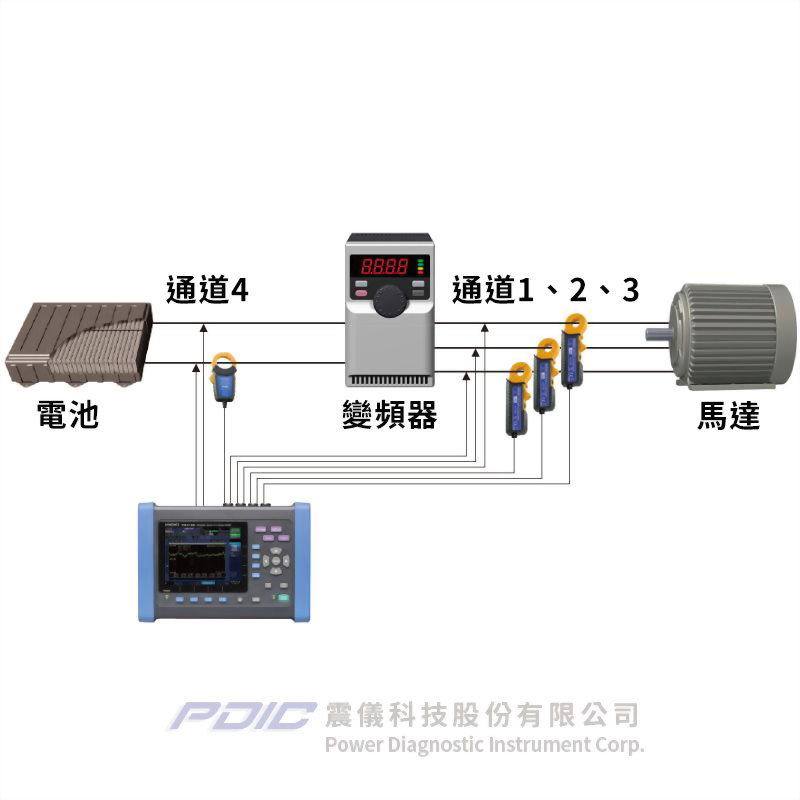

      • PQ3198的第4個電壓通道與它的前3個電壓通道隔離,因此,可測量2個獨立電路的功率及效率。
    • 可執行簡單的變頻器測量:
      • 可測量基頻40-70Hz及載波頻率最高20kHz的變頻器的二次側。
      • 也可測量DC三相變頻器的效率。
    • 無需外部電源:
      • 由於感測器的電源是由儀器提供,因此,在使用AC/DC感測器或可撓式感測器時,不需使用AC轉接器。
    • 400Hz線路測量:
      • 除了50/60Hz外,PQ3198可以測量400Hz的線路頻率。
    • 自動偵測感測器類型及最大的電流範圍,可避免錯誤的測量。
  • 更多功能,歡迎進一步洽詢。

測量路類型 單相2線、單相3線、三相3線或三相4線加一個用於電壓、電流、功率測量的額外輸入通道(AC或DC測量)。
電壓範圍 電壓測量:600.00V rms。暫態測量:6.0000kV峰值。
電流範圍 500.00mA - 5.0000kA AC(依使用的電流感測器而定)
功率範圍 300.00W - 3.0000MW(自動依使用的電壓及電流範圍決定)
基本精度 壓:±0.1%標稱電壓。
電流:±0.1 % rdg. ±0.1 % f.s. +電流感測器精度。
實功率:±0.2 % rdg. ±0.1 % f.s. +電流感測器精度。
測量項目
  • 態電壓:2 MHz取樣。
  • 頻率週期:計算為一週期,40-70Hz。
  • 電壓(1/2)RMS:每半週期更新一週期計算。
    電流(1/2)RMS:半週期計算。
  • 電壓驟升、電壓驟降、電壓中斷。
  • 啟動電流。
  • 電壓波形比較。
  • 瞬時閃爍值:符合IEC61000-4-15。
  • 200ms頻率:計算為10或12週期,40 - 70Hz。
  • 10秒頻率:計算為在指定的10秒期間的整個週期時間,40 - 70Hz。
  • 電壓波形峰值、電流波形峰值。
  • 電壓、電流、實功率、視在功率、虛功率、實功電能、虛功電能、功率因數、位移功率因數、電壓不平衡因數、電流不平衡因數及效率。
  • 高次諧波分量(電壓/電流):2kHz - 80kHz。
  • 諧波/諧波相角(電壓/電流)、諧波功率:第0 - 50次。
  • 諧波電壓-電流相角:第1 - 50次。
  • 總諧波失真因數(電壓/電流)。
  • 間諧波(電壓/電流):第0.5 - 49.5次。
  • K因數(倍增因數)。
  • IEC閃爍,ΔV10閃爍
記錄 覆ON:1年,最多記錄事件:9999 × 366天(每天最多9999個事件)。
重覆Off:35天,最多記錄事件:9999個事件。
介面 SD/SDHC記憶卡,LAN(HTTP伺服器功能/FTP功能),USB2.0(通訊用)。
顯示幕 6.5吋TFT彩色LCD(640 × 480點)。
電源 AC轉接器Z1002(100V - 240V AC,50/60Hz,額定電流1.7A)、電池組Z1003(連續使用:180分鐘,充電時間:最長5小時30分鐘,透過AC轉接器)。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 可依據IEC61000-4-30 Class A標準驗證電力問題。
  • 高精度及連續無間隙的記錄(V:±0.1%標稱電壓;A:±0.1% rdg±0.1% f.s.,W:±0.2%±0.1% f.s.)。
  • 寬頻電壓範圍,可測量2kHz - 80kHz的高次諧波分量。
  • 最大6000V峰值暫態電壓測量可達700kHz。
  • 可測量最高達6000A AC。
  • 通道1、2、3及通道4的兩個功率測量及效率計算系統。
  • 可對基頻40 - 70Hz及最大載波頻率20kHz的變頻器執行簡單的測量。
  • 可使用套裝軟體PQ ONE輕鬆建立報告。
  • 可選購GPS BOX,將多台裝置進行時間同步。

  • 比以往更容易、更可靠地維護管理電力供給及分析異常問題:
    • PQ3198以強大的測量性能,捕捉完整範圍的電力異常事件,並且,從儀器的連接到資料的記錄,提供超簡便的使用者經驗,給予現場工作人員強而有力的支援。
  • 分析設備電力問題:
    • 包括瞬間中斷、電壓降、頻率波動,同時記錄趨勢,以協助調查設備意外故障及突然停機的原因。
  • 記錄電力系統品質資料:
    • 記錄當連接一高度變動系統例如可再生能源或電動車輛充電站到電網時,在電壓、電流、功率、諧波及閃爍的變動。
    • 使用配備的PQ ONE軟體,可以輕易進行分析。
  • 測量AC / DC電源:
    • 使用AC/DC自動歸零電流感測器,長期精準的測量直流電流。
    • 感測器由儀器提供電力,不需要額外設立電源。
  • 透過簡單的設定,即能可靠的捕捉電力異常事件:
    • PQ3198及PQ3100可一次測量所有參數,包括功率、諧波及異常波形。
    • 暫態電壓、電壓驟升、電壓驟降、電壓中斷、頻率波動、啟動電流、諧波、高次諧波、不平衡。
  • 同步記錄事件波形及趨勢圖形:
    • 當事件發生時,儀器即記錄瞬時波形0.2秒。
    • 能為所有平行事件參數設置觸發,並可於測量中,在顯示幕上檢查已記錄的資料。
  • 符合IEC 61000-4-30 Ed.2 Class A標準:
    • PQ3198符合IEC 61000-4-30 Ed.2 Class A標準,能執行標準規定的測量,例如無間隙、連續的計算;偵測事件例如:驟升、驟降、中斷及使用(選購的)GPS進行時間同步。
  • 高壓、寬頻性能:
    • PQ3198可測量持續時間短至0.5μs(2MS/s)的暫態電壓最高達6000V。
    • 可測量2kHz - 80kHz的高次諧波分量。
  • 可測量2個獨立電路的功率及效率:
    • PQ3198的第4個電壓通道與它的前3個電壓通道隔離,因此,可測量2個獨立電路的功率及效率。
  • 可執行簡單的變頻器測量:
    • 可測量基頻40 - 70Hz及載波頻率最高20kHz的變頻器的二次側。
    • 也可測量DC三相變頻器的效率。
  • 無需外部電源:
    • 由於感測器的電源是由儀器提供,因此,在使用AC/DC感測器或可撓式感測器時,不需使用AC轉接器。
  • 400Hz線路測量:
    • 除了50/60Hz外,PQ3198可以測量400Hz的線路頻率。
  • 自動偵測感測器類型及最大的電流範圍,可避免錯誤的測量。
  • 更多功能,歡迎洽詢。
