科研級/連續變焦/超高溫中波段紅外線熱像儀

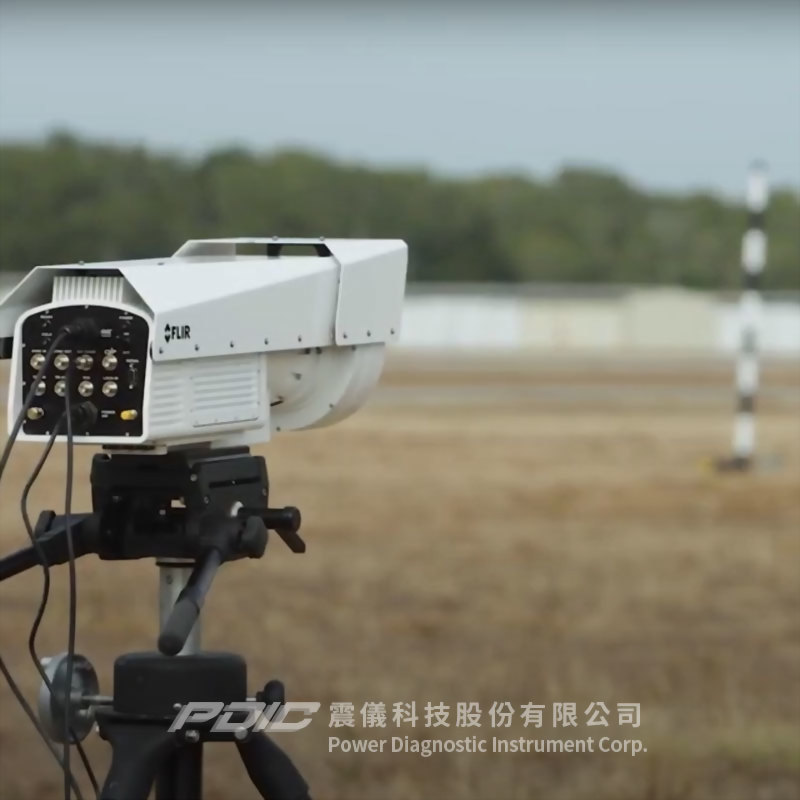

型號 : RS6780™

  • FLIR RS6780™配備IP65防塵防水等級防護外罩,具高階偵測器、觸發與同步性能,能輕易的設置與整合,在要求最嚴格的科研應用領域,能順暢獲取所需的熱測量數據。
  • 內建3段電動濾光片輪及連續變焦鏡頭,在遠距離測量及追蹤移動目標的應用上,能提供清晰對焦的高品質熱影像。
  • 標準配備50 – 250mm連續變焦鏡頭,可於出廠前校正,以便進行溫度與輻射性測量,讓研究人員在使用輻射性測量的熱像儀系統時,保有光學系統操作的靈活性。
  • 優異的測量精度 – 在遠距離照樣拍攝銳利清晰的熱影像:
    • 50 – 250mm連續變焦鏡頭,並可選購3倍無焦鏡頭150 – 750mm,可將任何待測目標的像素數目最大化。
    • 以高達125Hz或在子視窗模式下超過4,000Hz以上的速率,拍攝全幅640 x 512像素解析度的資料影像。
    • 內建三段暖色溫濾光片輪,可在出廠前預裝中性密度濾光片,進行2,000°C以上的高溫校正,以便量測*超高溫的待測目標最高達到3,000°C*選購)。
    • 搭配特製的冷色溫濾光片選購,可優化熱像儀系統,以適應於獨特的運用。
  • 最佳的靈活性 – 可與外部事件或儀器同步:
    • 可將鏡頭與熱像儀量測數據的精準的時空位置資訊(TSPI)時間標記,嵌入每張圖像的標題中。
    • 可精準的控制圖像影格產生的時間點,或透過先進的觸發功能,將圖像影格的產生與其它設備同步。
    • 透過GbE乙太網路與CoaXPress (CXP),同步串流傳輸高速的14位元資料。
    • 具自動濾光片識別功能,能確保使用正確的濾光片。
  • 多種軟體介面 – 查看、取得及分享重要的熱數據:
    • 可直接串流傳輸熱數據到運行Windows、MacOS或Linux系統的電腦。
    • 可採用FLIR Research Studio進階的分析功能,快速制定重要的決策!
    • 可透過FLIR Science Camera SDK軟體開發工具,整合熱像儀功能及記錄到第三方軟體中。
    • 可使用免費的FLIR Research Studio Player程式,分析分享的資料,並與同事協同作業。
  • 小巧強固 – 適用於惡苛的環境條件:
    • 通過越野拖車測試的IP65防塵防水防護等級,能輕易整合在室內外,高枕無憂的在條件最惡劣的環境下使用。
    • 輕量小巧,容易整合。
    • 光學鏡頭、偵測器及熱像儀,皆由內部設計,可實現無縫隙的系統整合與取得未來的支援。
    • 配備防風雨外罩,並可選購電動鏡頭蓋,即使在最惡劣的環境下,也能得到保護。
  • 應用:
    • 任何戶內、外的國防科研及工商業應用,例如:噴射引擎吞砂測試、車輛軌道測試、風力渦輪機非破壞性檢測、柴油與燃氣引擎測試、風洞測試... 等。

解析度 640 x 512像素
偵測器間距 15µm
熱靈敏度NETD 典型27mK
感測器 冷卻閉環式旋轉
偵測器類型 銻化銦(InSb)
F值 4.0
鏡頭 50 – 250mm連續變焦;可選購3倍無焦鏡頭150 – 750mm
對焦 電動視野/對焦
鏡頭蓋 選購,電動
中性濾光片輪 3段電動濾光片輪(出廠前安裝,1吋直徑濾光片)
溫度測量 標準:0°C – 350°C;選購:~ 3,000°C(限50 – 250mm鏡頭,使用中性濾光片)
註:可選購溫度校正。
精度 ≤ 100°C ±2°C(典型±1°C);>100°C ±2%讀值(典型±1%)
環境漂移補償 有(工廠校正)
讀出類型 螢幕快照
讀出模式 讀出時非同步積分;非同步積分後讀出

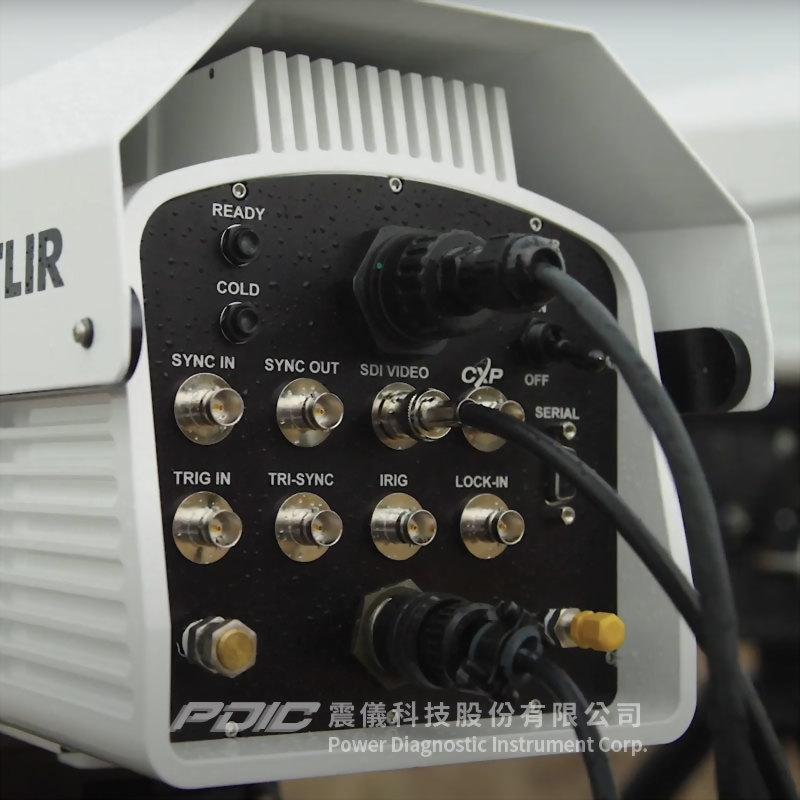

同步模式 同步輸入、同步輸出、三階同步、IRIG、鎖定
影像時間標記 內部精準時間標記、IRIG-B AM解碼器、精準時空位置資訊(TSPI)
積分時間 480ns到全影格
像素時鐘 50MHz
影像更新率 可編程;0.0015Hz – 125Hz
子視窗模式 靈活的視窗小至16列x4行(每一階16列x4行)
動態範圍 14位元
本機影像儲存
輻射性測量資料串流 GbE乙太網路(GigE Vision)及CoaXPress (CXP) Single Link 1.1
標準視訊 SDI
防塵防水等級 IP65
自動增益控制 手動、高原式均衡化、DDE
視訊模式 SDI:720p @ 50/59.9、1080p @ 25/29.9、480i @ 60Hz、576i @ 50Hz
標準視訊縮放 1倍、自動(最適合)、關閉
操作溫度 -20°C – +50°C
固定/安裝 5 × ¼“ – 20螺紋孔、2 × ⅜” –16螺紋孔
  • 詳細規格、配件、軟體與選購,歡迎洽詢,謝謝。

  • 優異的測量精度 – 在遠距離照樣拍攝銳利清晰的熱影像:
    • 50 – 250mm連續變焦鏡頭,並可選購3倍無焦鏡頭150 – 750mm,可將任何待測目標的像素數目最大化。
    • 以高達125Hz或在子視窗模式下超過4,000Hz以上的速率,拍攝全幅640 x 512像素解析度的資料影像。
    • 內建三段暖色溫濾光片輪,可在出廠前預裝中性密度濾光片,進行2,000°C以上的高溫校正,以便量測*超高溫的待測目標最高達到3,000°C*選購)。
    • 搭配特製的冷色溫濾光片選購,可優化熱像儀系統,以適應於獨特的運用。
  • 最佳的靈活性 – 可與外部事件或儀器同步:
    • 可將鏡頭與熱像儀量測數據的精準的時空位置資訊(TSPI)時間標記,嵌入每張圖像的標題中。
    • 可精準的控制圖像影格產生的時間點,或透過先進的觸發功能,將圖像影格的產生與其它設備同步。
    • 可透過GbE乙太網路與CoaXPress (CXP),同步串流傳輸高速的14位元資料。
    • 具自動濾光片識別功能,能確保使用正確的濾光片。
  • 多種軟體介面 – 查看、取得及分享重要的熱數據:
    • 可直接串流傳輸熱數據到運行Windows、MacOS或Linux系統的電腦。
    • 可採用FLIR Research Studio進階的分析功能,快速制定重要的決策!
    • 可透過FLIR Science Camera SDK軟體開發工具,整合熱像儀功能及記錄到第三方軟體中。
    • 可使用免費的FLIR Research Studio Player程式,分析分享的資料,並與同事協同作業。
  • 小巧強固 – 適用於惡苛的環境條件:
    • 通過越野拖車測試的IP65防塵防水防護等級,能輕易整合在室內、外,高枕無憂的在條件最惡劣的環境下使用。
    • 輕量小巧,容易整合。
    • 光學鏡頭、偵測器及熱像儀,皆由內部設計,可實現無縫隙的系統整合與取得未來的支援。
    • 配備防風雨外罩,並可選購電動鏡頭蓋,即使在最惡劣的環境下,也能得到保護。

  • 應用:任何戶內、外的國防、科研及工、商業應用,例如:噴射引擎吞砂測試、車輛軌道測試、風力渦輪機非破壞性檢測、柴油與燃氣引擎測試、風洞測試... 等。
  • FLIR RS6780™科研級/連續變焦/超高溫中波段紅外線熱像儀介紹一:適用於國防、科研及商業
  • FLIR RS6780™科研級/連續變焦/超高溫中波段紅外線熱像儀介紹二:
  • FLIR RS6780™科研級/連續變焦/超高溫中波段紅外線熱像儀介紹三:
