20MHz掌上型多功能示波器(2個獨立通道)

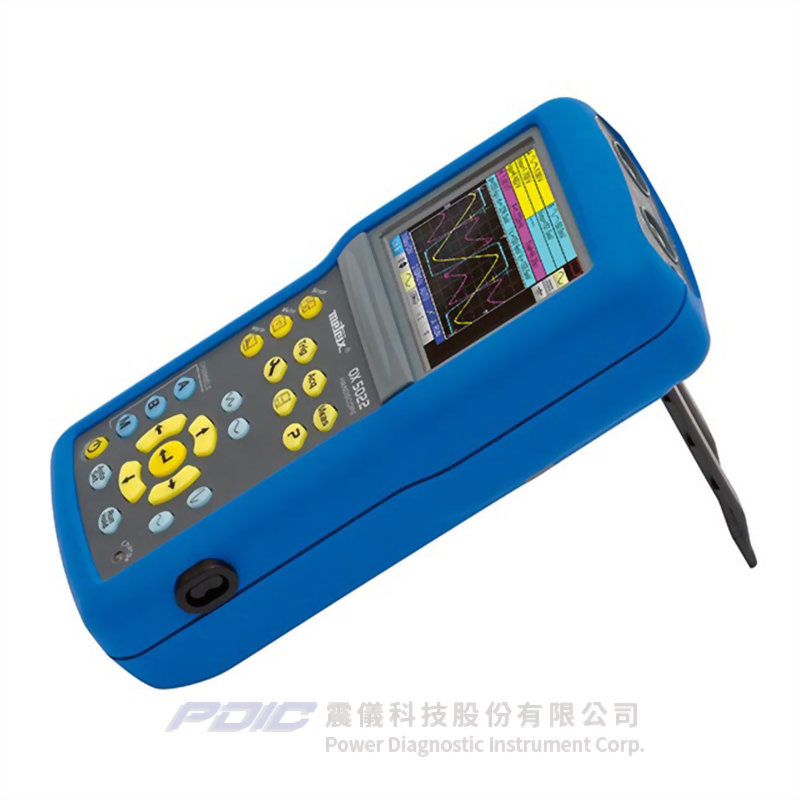

型號 : OX 5022

  • C.A metrix Handscope系列OX 5022掌上型數位示波器,具備2個獨立通道、600V CAT III、20MHz頻寬。
  • OX 5022具彈性體機殼,耐撞擊,且具IP54防塵防水防護等級,強固耐用。
  • OX 5022前面板控制鍵,即使佩戴安全手套也能輕易操控。
  • 輕量小巧,單手即可輕鬆操持掌握。
  • 配備3.5吋TFT彩色LCD顯示幕與LED背光功能,可提供清楚的資料顯示;憑直觀就會操作的圖標與線上輔助說明,也使操作更容易。
  • 標準配備頸肩揹帶與攜行包,可以不用手拿著操作。
  • 具備三合一功能:
    • 示波器模式:2個完全隔離的600V CAT III通道、20MHz頻寬、最大取樣率2GS/s、垂直靈敏度5mV - 200V/div、掃描速度25ns/div - 200s/div。
    • 萬用電錶模式:2個獨立的8,000計數真有效值數位萬用電錶與電力品質分析模式。
    • 諧波分析模式:內建31次諧波分析模式(基頻範圍40 - 450Hz)。
  • 記錄/儲存、通訊與個人電腦軟體:
    • 提供2MB記錄資料的容量,在萬用電錶模式下,可儲存2,700次測量的圖形記錄(5分鐘至1個月)。
    • 透過一個隔離的光纖USB介面和SCPI通訊協定,與個人電腦進行通訊連接(可透過選購的SX-METRO軟體,從遠端編程設定儀器)。
    • 可使用選購的SX-METRO資料處理軟體,執行以下工作:
      • 檢視已儲存檔案的曲線圖形。
      • 實時在個人電腦上顯示曲線圖形。
      • 透過個人電腦控制示波器。
      • 匯入儲存在示波器記憶體內的曲線圖形或儲存成圖片檔案。
      • 在個人電腦將曲線圖形儲存成文字格式檔案。
  • 應用 – 適合工業、電子及一般維護工作:
    • 體積輕巧,單手即可掌握,極適用於現場的電氣設備或一般的維護工作,例如:對工具機的電子指令控制部件進行操作測試。
    • 由於具備隔離通道,使用者操作時,無需任何特殊的防範措施,能在完全安全的情形下進行測量。
    • 為多功能儀器,具備示波器模式、萬用電錶模式、諧波分析模式,可用於進行測量、記錄及在個人電腦分析結果。

機型 OX 5022 OX 5042
人機操作介面
顯示器類型 3.5吋彩色TFT LCD螢幕,解析度320 x 240,LED背光
顯示模式 在螢幕顯示2,500個實際的擷取點
螢幕顯示曲線 2條曲線 + 2條參考曲線 + 儲存的曲線或數學計算曲線
指令   直接在前面板及透過瀏覽器顯示的螢幕選單進行調整(主選單及子選單,無隱藏選單)
示波器模式
垂直偏轉
頻寬 20MHz 40MHz
頻寬限制功能:1.5MHz、5kHz
通道數 2個完全隔離的通道
輸入阻抗 1MΩ ± 0.5%,大約17 pF
垂直靈敏度 5mV - 200V/div
水平偏轉
掃描速度 25ns/div - 200s/div - 滾動模式100ms - 200s/div
水平縮放 縮放因數:x 1、x 2、x 5
觸發
模式 自動、觸發、單次及觸發滾動
類型 邊緣、脈衝寬度(20ns - 20s)
數位儲存
最大取樣率 ETS模式:2GS/s,單次模式:每通道50MS/s
垂直解析度 9位元
記憶體深度 每個通道2,500點
使用者儲存 2MB儲存檔案:曲線圖形(.trc)、文字(.txt)、設定(.cfg)、圖片檔案(.bmp)
一般規格
螢幕擷圖 最多100個標準.bmp格式檔案,可在儀器上檢視
電腦通訊 隔離的光纖USB介面;可選購個人電腦應用軟體“SX-Metro”
電源 6 x LR6或6 x AA NiMH電池 – 電池續航力約8小時30分鐘
(通用主電源轉接器與通道隔離 / 2小時30分鐘快速充電)
符合安規/EMC 安規:符合IEC 61010-1 Ed3標準 - 600V CAT III
EMC:符合EN61000-3: 2001、EN61326-1: 2006標準
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 耐撞擊,具IP54防塵防水防護等級。
  • 輕量小巧,單手即可輕鬆操持掌握。
  • 標準配備頸肩揹帶與攜行包,可以不用手拿著操作。
  • 配備3.5吋TFT彩色LCD顯示幕與LED背光功能,可提供清楚的資料顯示。
  • 操作非常簡單,具備三合一功能:
    • 示波器模式:2個完全隔離的600V CAT III通道、20MHz頻寬、最大取樣率2GS/s、垂直靈敏度5mV - 200V/div、掃描速度25ns/div - 200s/div。
    • 萬用電錶模式:2個獨立的8,000計數真有效值數位萬用電錶與電力品質分析模式。
    • 諧波分析模式:內建31次諧波分析模式(基頻範圍40 - 450Hz)。
  • 記錄/儲存、通訊與個人電腦軟體:
    • 提供2MB記錄資料的容量,在萬用電錶模式下,可儲存2,700次測量的圖形記錄(5分鐘至1個月)。
    • 透過一個隔離的光纖USB介面和SCPI通訊協定,與個人電腦進行通訊連接(可透過選購的SX-METRO軟體,從遠端編程設定儀器)。
    • 可使用選購的SX-METRO資料處理軟體,執行以下工作:
      • 檢視已儲存檔案的曲線圖形。
      • 實時在個人電腦上顯示曲線圖形。
      • 透過個人電腦控制示波器。
      • 匯入儲存在示波器記憶體內的曲線圖形或存成圖像檔案。
      • 在個人電腦將曲線圖形儲存成文字格式檔案。

  • 適合工業、電子及一般維護工作。
  • 體積輕巧,單手即可掌握,極適用於現場的電氣設備或一般維護工作,例如:對工具機的電子指令控制部件進行操作測試。
  • 由於具備隔離通道,使用者操作時,無需任何特殊的防範措施,能在完全安全的情形下進行測量。
  • 為多功能儀器,具備示波器模式、萬用電錶模式、諧波分析模式,可用於進行測量、記錄及在個人電腦分析結果。
