電力品質/馬達功率分析儀

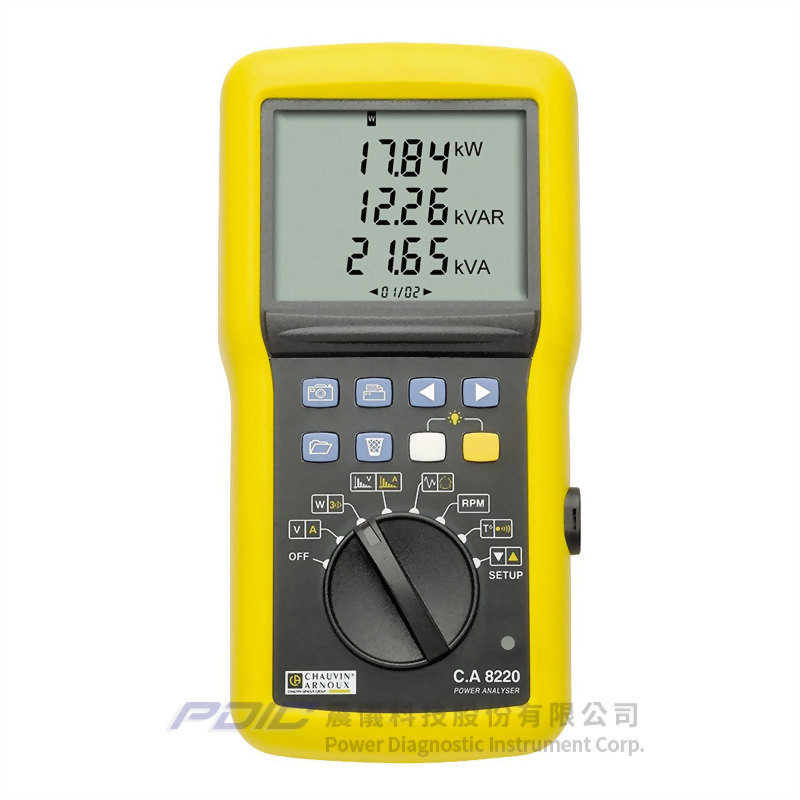

型號 : C.A 8220

  • 亮點:
    • 電力品質與電動馬達分析儀。
    • 電壓、電流及功率測量。
    • 諧波分解。
    • 溫度。
    • 旋轉速度。
  • 特點:
    • 可測量所有的功率值。
    • 可測量極小和極大電流。
    • 適用於電動馬達的維護。
    • 可進行相移及諧波的分析。
  • 系統簡介:
    • CA 8220瓦特計的設計,專供公司的測試與維護團隊使用;提供寬廣的測量範圍,也是技術和技術教育的理想選擇。
    • 操作極為簡單,可用於測試電氣裝置,特別是包含電力電子元件的系統,適用於電氣工程與旋轉機械測試。
    • 配備液晶顯示幕、設計小巧、耐撞擊且符合人體工學;使用介面直觀、簡單且操作舒適。
    • 可自動識別連接的感測器類型。
    • 具備可伸縮立架,極適用於現場或工作檯上。
    • 可擷取單相或平衡三相電網的主要特性快照。
    • 可進行旋轉機械測試所需要的所有參數的測量,例如:旋轉速度、溫度。
    • 具有極高精度,可選擇多種感測器,測量範圍從幾mA到幾kA。
  • 測量功能:
    • 電壓與電流:
      • 測量在半週期的AC+DC真有效值、峰值與總諧波失真,儀器也提供立即的波形顯示畫面。
    • 啟動電流:
      • 也稱為湧入電流,相當於電氣設備電力開啟時由其汲取的最大輸入電流,例如,當它們首次開機時,AC電動馬達可以汲取它們在滿載時正常電流的數倍。
    • 電量值:
      • 在所有4個象限執行全部或部份的電量測量。
    • 全面的功率分析:
      • 在單相及三相系統上執行全面的功率與電量分析所必須的各項測量。
    • 諧波測量達第50次:
      • CA8220可用於測量最高達第50次的不同數值。專家模式可用於判定諧波方向。
    • 旋轉速度:
      • 對於預測性維護工作,最重要的是要定期檢測旋轉機械的轉速。作為全方位的儀器,CA8220能簡單有效地滿足此項要求。
    • 溫度:

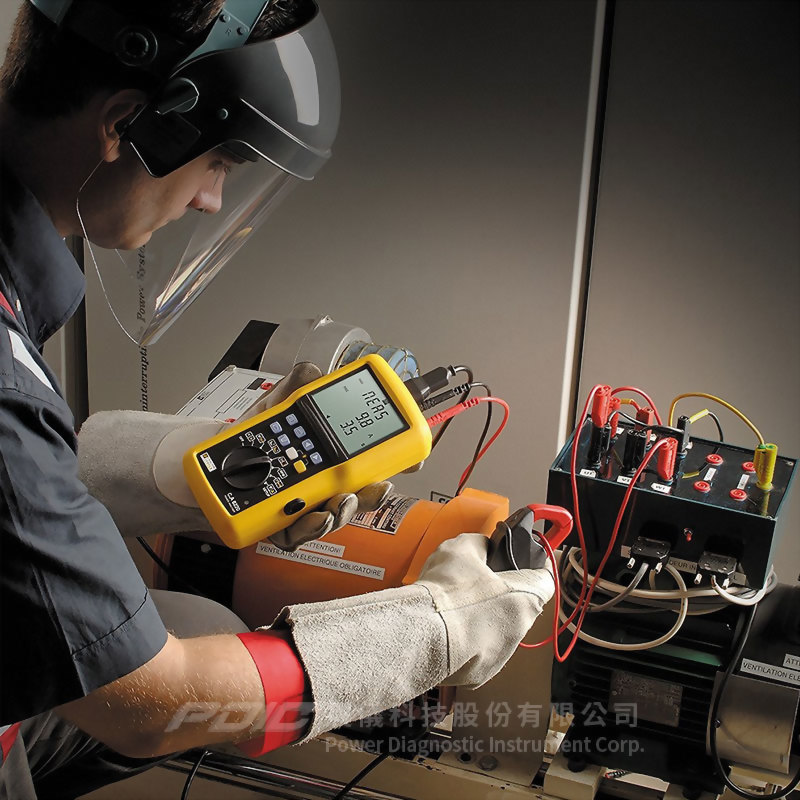

      • 馬達與旋轉機械配備著可輕易在端子台上進入的溫度探棒,藉由將CA8220連接到此端子台,便可直接測量馬達的內部溫度。

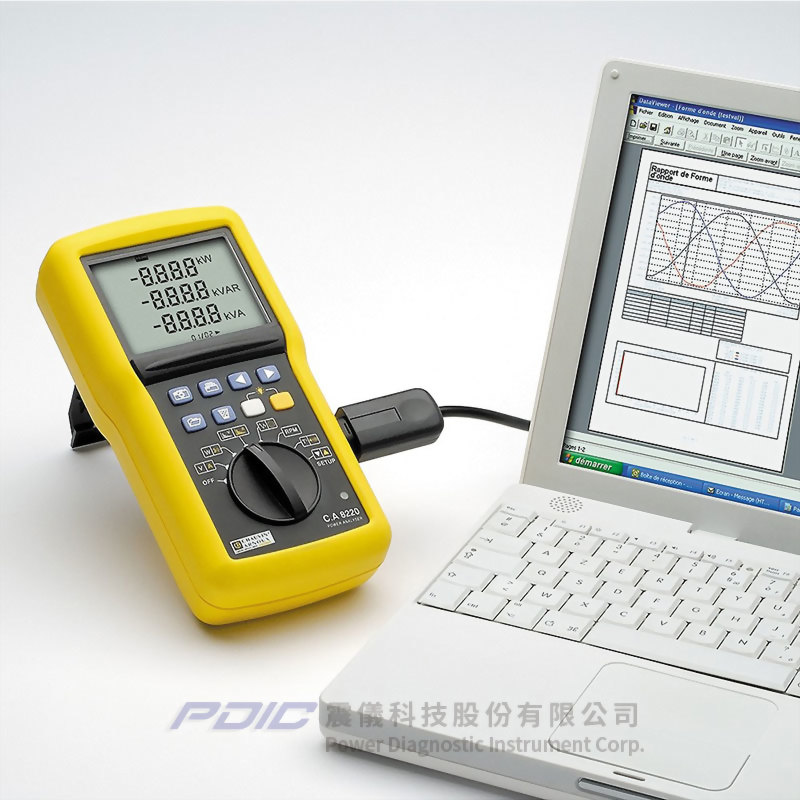

  • 功率分析傳輸軟體:
    • 實時的測量顯示。
    • 資料讀出。
    • 儲存在電腦上的資料的處理及分析。
    • 螢幕擷圖。
    • 備份及匯出到Excel。
    • 適用於Windows®7/8/10。
    • 可從原廠網站免費下載。



電壓範圍 6Vrms - 600Vrms AC+DC±(0.5% +2計數)
AC電流範圍 100mA - 6,500A ±(0.5% +1計數)
DC電流範圍 100mA - 1,700A ±(1% +1計數)
最大值、最小值、平均值及峰值(+及-)、波峰因數
基頻 40Hz - 70Hz
顯示幕 173段背光LCD
單相及平衡三相
W、VA及var功率值、DF、THD、Cos φ
諧波 達第50次
馬達旋轉速度 6 RPM - 120 kRPM±(0.5%)
溫度(Pt100) -200°C - +850°C ±(1% +10計數)
電阻(繞組) 0.0Ω - 2,000Ω ±(0.5% +2Ω)
相位旋轉 有,顯示三相系統中的相序
儲存測量值
環境溫度 23 °C ±3 K
相對濕度 45%;75%
防護等級 IP54
RS232 / USB介面
IEC 61010-1 600V,Cat. III
電源 電池(6 x AA)
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 可測量所有的功率值。
  • 可測量極小和極大電流。
  • 適用於電動馬達的維護。
  • 可進行相移及諧波的分析。
  • 測量功能:
    • 電壓與電流:
      • 測量在半週期的AC+DC真有效值、峰值與總諧波失真,儀器也提供立即的波形顯示畫面。
    • 啟動電流:
      • 也稱為湧入電流,相當於電氣設備電力開啟時由其汲取的最大輸入電流,例如,當它們首次開機時,AC電動馬達可以汲取它們在滿載時正常電流的數倍。
    • 電量值:
      • 在所有4個象限執行全部或部份的電量測量。
    • 全面的功率分析:
      • 在單相及三相系統上執行全面的功率與電量分析所必須的各項測量。
    • 諧波測量達第50次:
      • CA8220可用於測量最高達第50次的不同數值。專家模式可用於判定諧波方向。
    • 旋轉速度:
      • 對於預測性維護工作,最重要的是要定期檢測旋轉機械的轉速。作為全方位的儀器,CA8220能簡單有效地滿足此項要求。
    • 溫度:
      • 馬達與旋轉機械配備著可輕易在端子台上進入的溫度探棒,藉由將CA8220連接到此端子台,便可直接測量馬達的內部溫度。



  • CA8220瓦特計的設計,專供公司的測試與維護團隊使用;提供寬廣的測量範圍,也是技術和技術教育的理想選擇。
  • 操作極為簡單,可用於測試電氣裝置,特別是包含電力電子元件的系統,適用於電氣工程與旋轉機械測試。
  • 可進行旋轉機械測試所需要的所有參數的測量,例如:旋轉速度、溫度。
  • 具有極高精度,可選擇多種感測器,測量範圍從幾mA到幾kA。
  • 測量功能:
    • 電壓與電流:
      • 測量在半週期的AC+DC真有效值、峰值與總諧波失真,儀器也提供立即的波形顯示畫面。
    • 啟動電流:
      • 也稱為湧入電流,相當於電氣設備電力開啟時由其汲取的最大輸入電流,例如,當它們首次開機時,AC電動馬達可以汲取它們在滿載時正常電流的數倍。
    • 電量值:
      • 在所有4個象限執行全部或部份的電量測量。
    • 全面的功率分析:
      • 在單相及三相系統上執行全面的功率與電量分析所必須的各項測量。
    • 諧波測量達第50次:
      • CA8220可用於測量最高達第50次的不同數值。專家模式可用於判定諧波方向。
    • 旋轉速度:
      • 對於預測性維護工作,最重要的是要定期檢測旋轉機械的轉速。作為全方位的儀器,CA8220能簡單有效地滿足此項要求。
    • 溫度:
      • 馬達與旋轉機械配備著可輕易在端子台上進入的溫度探棒,藉由將CA8220連接到此端子台,便可直接測量馬達的內部溫度。
