全自動多功能變電所設備維護調試測試系統

型號 : STS 4000

  • STS 4000為應用於變電所比流器、比壓器、電力變壓器的多功能維護調試測試系統,可執行變電所調試所需的一次側測試。
  • 可執行精準的比流器、比壓器、電力變壓器及接地網測試。
  • 搭配選購的模組“高壓設備功率因數/電容診斷系統TD 5000”,即成為最精準的絶緣電容/介質損耗診斷系統。
  • 完全自動。
  • 一次側注入測試性能達800A,搭載選購的模組BUX 5000可達5,000A/7,000A。
  • 可調的輸出頻率:15 - 500Hz。
  • 搭載選購模組“高壓設備功率因數/電容診斷系統TD 5000”(電壓達12kV),可執行功率散逸因數測試。
  • 2,000VAC耐壓測試。
  • 本機控制:大型圖形顯示幕。
  • 旋轉機械(發電機與馬達)的介質損耗(Tan δ)測試。
  • IEC 61850-9-2通訊協定。
  • 用於連接電腦的USB與乙太網路介面。
  • 小巧輕量。
  • 專利的電容與介質損耗(Tan δ)測量技術。
  • PADS電力設備診斷軟體(選購)- 可用於自動測試、評估及建立報告:
    • 為強大的軟體應用程式,可選購而加載在標準配備的TDMS軟體中,能從遠端控制STS系列儀器,包括STS 5000、STS 4000、STS 3000 light、TDX 5000。
    • 軟體可執行以下工作,例如:
      • 編輯及上傳測試表頭到儀器。
      • 建立及修改包含一個或多個測試的測試計劃。
      • 從遠端控制測試計劃的執行(開始、中斷、結果評估)。
      • 下載及儲存先前由儀器執行的測試的結果。
      • 在電腦開啟與儲存測試結果。
      • 列印測試結果。
  • 選購模組 - 可增強STS 4000的性能:
    • 高壓產生器TD 5000:可執行介質損耗(Tan δ)、電容及功率因數測試。
    • 電路開關STCS:可執行電力變壓器匝比、繞組電阻的自動測量及測試有載或無載分接頭切換器的操作。
    • 超大電流BUX 5000、BUX 3000及BUX 2000:可執行大電流測試(電流可達5,000A)。
    • STLG模組:可執行大電流電網電阻及架空線路測試。
  • 應用 - 可執行比流器、比壓器、電力變壓器、接地網的以下測試:
    • 比流器:比值與極性(電壓模式)、比值與負載(電流模式)、二次側負載、激磁曲線、繞組電阻、耐壓測試、Rogowski線圈變壓器、低功率變壓器、功率因數/電容/介質損耗(Tan δ)測量等。
    • 比壓器:比值與極性、負載、電子變壓器比值、耐壓、遠端極性檢測、功率因數/電容/介質損耗(Tan δ)測量等。

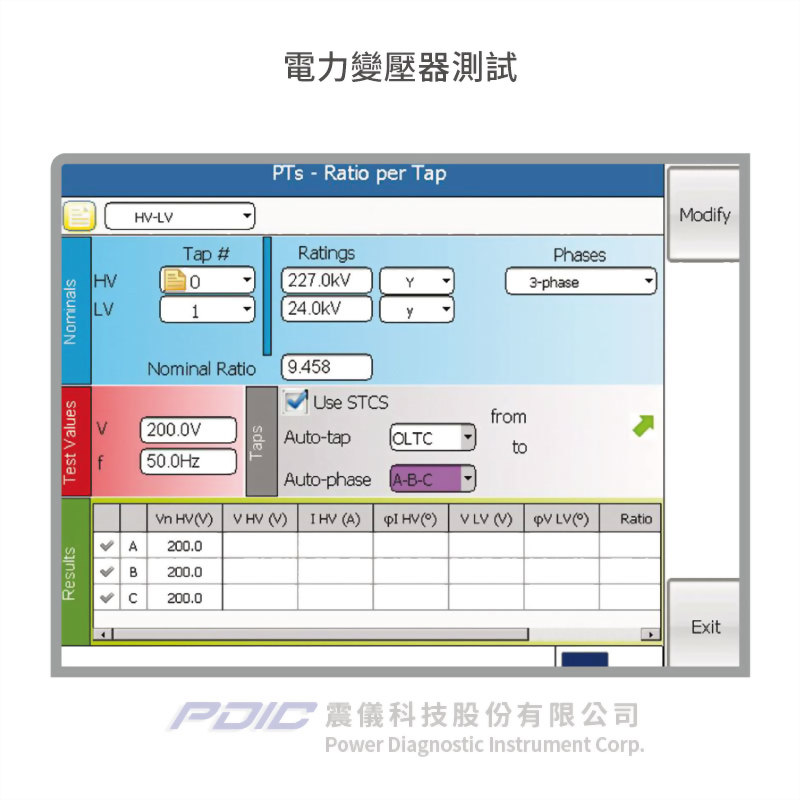

    • 電力變壓器:每一分接頭的比值、向量群組、靜態與動態繞組電阻及分接頭切換器測試、無載電流、短路阻抗、功率因數/電容/介質損耗(Tan δ)測量等。

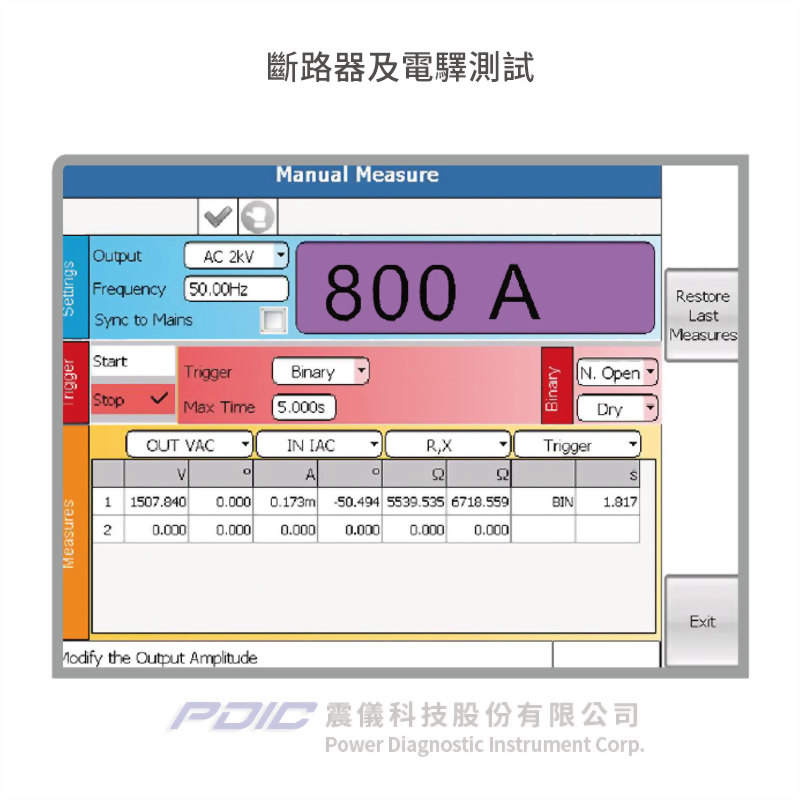

    • 斷路器、電驛:斷路器/一次側及二次側電驛測試、斷路器功率因數/電容/介質損耗(Tan δ)測量等。
    • 其它:接地電阻與電阻率、跨步及接觸電壓、線路阻抗與相關參數測量等。
    • 測試的執行,符合以下IEC標準:IEC 61869-2、IEC 61869-3、EN 60044-1、EN 60044-2、EN 60044-5、EN 60044-7、EN 60044-8、EN 60076-1,也符合ANSI / IEEE C57.13.1及C57.12-90標準。
    • 電阻測試符合以下標準:EN 50522、EN 61936-1、IEEE 80-2000、IEEE 81-1983、DIN VDE 0101及CENELEC HD637 s1。



  • 產生器輸出:
    • 大交流電壓輸出:
      • 最大的電壓輸出(V);電流輸出(A);輸出功率(VA);最大的測試持續時間(s);頻率(Hz):
        • 2000V;1.25A;2500VA;60秒;15 - 500Hz。
        • 2000V;1A;2000VA;130秒;15 - 500Hz。
        • 2000V;0.5A;1000VA;>2小時;15 - 500Hz。
        • 1000V;2.5A;2500VA;60秒;15 - 500Hz。
        • 1000V;2A;2500VA;130秒;15 - 500Hz。
        • 1000V;1A;1000VA;>2小時;15 - 500Hz。
        • 500V;5A;2500VA;60秒;15 - 500Hz。
        • 500V;4A;2000VA;130秒;15 - 500Hz。
        • 500V;2A;1000VA;>2小時;15 - 500Hz。
      • 輸出連接:2個高壓安全插口。
      • 測量精度:<0.05% rdg.,<0.05%範圍。
      • 相位誤差:0.1°(2000V範圍)。
      • 測試器測量由高壓輸出產生的電流:
      • 電流範圍(A);精度;相位誤差:
        • 5A;<0.2% rdg.<0.05%範圍;<0.1°。
        • 0.5A;<0.05% rdg<0.05%範圍;<0.1°。
        • 0.05A;<0.1% rdg<0.1%範圍;<0.2°。
      • 注意:
        • 精度值是指內部的輸出測量值,為典型數值。
        • 輸出功率在供應電壓為110V時降低。
        • 輸出幅度在頻率低於50Hz及200Hz以上時可能會減少。
    • 小交流電流輸出:
      • 最大輸出電流:6A或3A AC。
      • 最大輸出電壓:70V AC或140V AC。
      • 最大輸出功率:360VA。
      • 連接:2個安全的4mm香蕉插口。
      • 頻率範圍:15 - 500Hz。
    • 小直流電流輸出:
      • 最大輸出電流:6A DC。
      • 最大輸出電壓:65V DC。
      • 最大輸出功率:360W。
      • 連接:2個安全的4mm香蕉插口。
    • 小交流電壓輸出:
      • 電壓範圍:140或70V AC
      • 輸出功率:420VA
      • 頻率範圍:15 - 500Hz
      • 連接:2個安全的4mm香蕉插口。
    • 輸出頻率:
      • AC輸出頻率範圍:15 - 500Hz。
      • 頻率解析度:10mHz。
  • 測量輸入:
    • 電流及電壓-可測量外部產生器的電壓與電壓。提供3個測量群組:
      • AC或DC電流達10A。
      • AC電壓,有2個連接:
        • 高範圍:達300VAC。
        • 低範圍:達3VAC。
      • DC電壓:達10VDC。
      • 所選擇的輸入,在前面板會以LED燈表示。
  • 彩色顯示幕:
    • 640 x 480像素,彩色。
    • LCD類型:TFT。
    • 檢視範圍:132 x 99 mm。
    • 背光。
  • 通訊介面:
    • 乙太網路:用於連接電腦。
    • USB埠:用於USB碟。
    • 連接到外部模組:
      • 傳送命令到TD 5000及STCS。
      • 發送警報信號到閃光燈。
      • 遠端啟動輸入。
  • 電源:
    • 100 - 230V ± 15%;48 - 62Hz。
    • 最大供應電流16A。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • STS 4000為應用於變電所比流器、比壓器、電力變壓器的多功能維護調試測試系統,可執行變電所調試所需的一次側測試。
  • 可執行精準的比流器、比壓器、電力變壓器及接地網測試。
  • 搭配選購的模組“高壓設備功率因數/電容診斷系統TD 5000”,即成為最精準的絶緣電容/介質損耗診斷系統。
  • 完全自動。
  • 一次側注入測試性能達800A,搭載選購的模組BUX 5000可達5,000A/7,000A。
  • 可調的輸出頻率:15 - 500Hz。
  • 搭載選購模組“高壓設備功率因數/電容診斷系統TD 5000”(電壓達12kV),可執行功率散逸因數測試。
  • 2,000VAC耐壓測試。
  • 本機控制:大型圖形顯示幕。
  • 旋轉機械(發電機與馬達)的介質損耗(Tan δ)測試。
  • IEC 61850-9-2通訊協定。
  • 用於連接電腦的USB與乙太網路介面。
  • 小巧輕量。
  • 專利的電容與介質損耗(Tan δ)測量技術。
  • PADS電力設備診斷軟體(選購)- 可用於自動測試、評估及建立報告:
    • 為強大的軟體應用程式,可選購而加載在標準配備的TDMS軟體中,能從遠端控制STS系列儀器,包括STS 5000、STS 4000、STS 3000 light、TDX 5000。
    • 軟體可執行以下工作,例如:
      • 編輯及上傳測試表頭到儀器。
      • 建立及修改包含一個或多個測試的測試計劃。
      • 從遠端控制測試計劃的執行(開始、中斷、結果評估)。
      • 下載及儲存先前由儀器執行的測試的結果。
      • 在電腦開啟與儲存測試結果。
      • 列印測試結果。
  • 選購模組 - 可增強STS 4000的性能:
    • 高壓產生器TD 5000:可執行介質損耗(Tan δ)、電容及功率因數測試。
    • 電路開關STCS:可執行電力變壓器匝比、繞組電阻的自動測量及測試有載或無載分接頭切換器的操作。
    • 超大電流BUX 5000、BUX 3000及BUX 2000:可執行大電流測試(電流可達5,000A)。
    • STLG模組:可執行大電流電網電阻及架空線路測試。

  • 應用 - 可執行比流器、比壓器、電力變壓器、接地網的以下測試:
    • 比流器:比值與極性(電壓模式)、比值與負載(電流模式)、二次側負載、激磁曲線、繞組電阻、耐壓測試、Rogowski線圈變壓器、低功率變壓器、功率因數/電容/介質損耗(Tan δ)測量等。
    • 比壓器:比值與極性、負載、電子變壓器比值、耐壓、遠端極性檢測、功率因數/電容/介質損耗(Tan δ)測量等。
    • 電力變壓器:每一分接頭的比值、向量群組、靜態與動態繞組電阻及分接頭切換器測試、無載電流、短路阻抗、功率因數/電容/介質損耗(Tan δ)測量等。
    • 斷路器、電驛:斷路器/一次側及二次側電驛測試、斷路器功率因數/電容/介質損耗(Tan δ)測量等。
    • 其它:接地電阻與電阻率、跨步及接觸電壓、線路阻抗與相關參數測量等。
    • 測試的執行,符合以下IEC標準:IEC 61869-2、IEC 61869-3、EN 60044-1、EN 60044-2、EN 60044-5、EN 60044-7、EN 60044-8、EN 60076-1,也符合ANSI / IEEE C57.13.1及C57.12-90標準。
    • 電阻測試符合以下標準:EN 50522、EN 61936-1、IEEE 80-2000、IEEE 81-1983、DIN VDE 0101及CENELEC HD637 s1。

  • ALTANOVA集團ISA簡介:
