40-60kV真空遮斷器交流絶緣耐壓測試系統

型號 : 640-0.4P/660-10PA

  • 640-0.4P/660-10PA系列主要設計用於依據ANSI/IEEE C37.60及IEC 62271標準,執行真空遮斷器測試,也可用於測試斷路器、開關設備及其它許多設備。
  • 輕量、結構強固,適合現場長年的操作使用。
  • 簡單易讀的數位式儀錶及簡潔高效率的控制介面。
  • 設定及操作簡單。
  • 可應要求提供ISO17025校正。

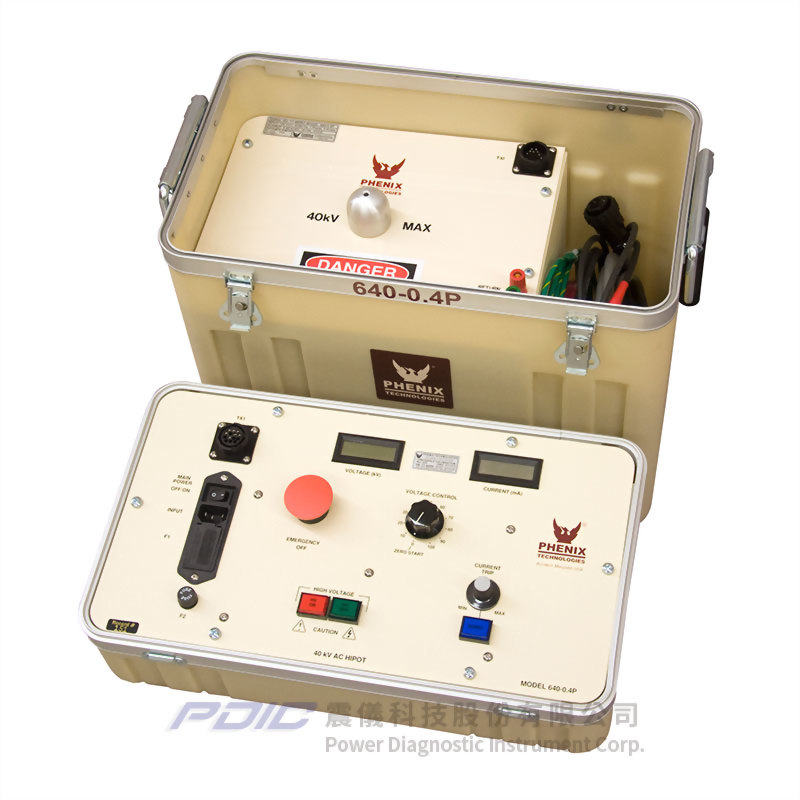

  • 機型640-0.4P特點 - 達40kV及10mA:
    • 單件式設計。
    • 附指示燈的高壓開/關按鈕。
    • 手動控制輸出電壓。
    • 緊急關閉按鈕。
    • 零啟動聯鎖。
    • 可調整的過載電路。
    • 數位式儀錶。
    • 外部聯鎖。
    • 保護模式-用於執行精準的電流測量。
    • 附重置開關的輸出過載指示燈。
    • 導線收納空間。
  • 機型660-10PA特點 - 達60kV及10mA:
    • 2件式設計。
    • 中心分接頭式高壓變壓器。
    • 可透過藍牙連線進行遠端控制。
    • 附指示燈的高壓開/關按鈕。
    • 自動或手動控制輸出電壓。
    • 可透過藍牙連線,進行遠端控制(標準配備Android平板電腦及軟體)。
    • 可產生測試報告及儲存測試資料。
    • 附3m長導線的安全腳踏開關。
    • 帶插入式連接器的遮蔽式高壓輸出導線。
    • 可選擇的上升速率:每秒500V及3,000V。
    • 緊急關閉按鈕。
    • 所有儀錶及電驛都具有慢速及快速動作暫態保護。
    • 附重置開關的故障指示燈。
    • 具記憶功能的數位式直接讀取輸出電壓錶。
    • 數位式直接讀取輸出電流錶。
    • 可由客戶選擇120V或220V輸入。
    • 外部聯鎖。
    • 警示電路。
    • 附腳輪機箱,方便移動。
    • 用於收納導線的耐用型帆布袋。



  • 輸入:
    • 電壓/電流:
      • 640-0.4P:110 - 120V,5A或220 - 240V,3A。
      • 660-10PA:110 - 120V,6A或220 - 240V,3A。
    • 頻率:50/60Hz。
  • 輸出:
    • 電壓/電流:
      • 640-0.4P:≈ 0 - 40kV,10mA。
      • 660-10PA:±30kV,合計60kV,10mA。
  • 工作週期:
    • 640-0.4P:
      • 120V輸入:開啟20分鐘/關閉30分鐘@10mA。
      • 220V輸入:開啟15分鐘/關閉45分鐘@10mA。
    • 660-10PA:開啟5分鐘/關閉15分鐘@10mA。
  • 數位式儀錶:
    • 測量精度:
      • 640-0.4P:0.8% rdg. +0.2% f.s.。
      • 660-10PA:0.8% rdg. +0.2% f.s.。
    • 電壓錶範圍:
      • 640-0.4P:0 - 40kV。
      • 660-10PA:0 - 60kV。
    • 電流錶範圍:
      • 640-0.4P:0 - 10mA。
      • 660-10PA:0 - 10mA。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 機型640-0.4P特點 - 達40kV及10mA:
    • 單件式設計。
    • 附指示燈的高壓開/關按鈕。
    • 手動控制輸出電壓。
    • 緊急關閉按鈕。
    • 零啟動聯鎖。
    • 可調整的過載電路。
    • 數位式儀錶。
    • 外部聯鎖。
    • 保護模式-用於執行精準的電流測量。
    • 附重置開關的輸出過載指示燈。
    • 導線收納空間。
  • 機型660-10PA特點 - 達60kV及10mA:
    • 2件式設計。
    • 中心分接頭式高壓變壓器。
    • 可透過藍牙連線進行遠端控制。
    • 附指示燈的高壓開/關按鈕。
    • 自動或手動控制輸出電壓。
    • 可透過藍牙連線,進行遠端控制(標準配備Android平板電腦及軟體)。
    • 可產生測試報告及儲存測試資料。
    • 附3m長導線的安全腳踏開關。
    • 帶插入式連接器的遮蔽式高壓輸出導線。
    • 可選擇的上升速率:每秒500V及3,000V。
    • 緊急關閉按鈕。
    • 所有儀錶及電驛都具有慢速及快速動作暫態保護。
    • 附重置開關的故障指示燈。
    • 具記憶功能的數位式直接讀取輸出電壓錶。
    • 數位式直接讀取輸出電流錶。
    • 可由客戶選擇120V或220V輸入。
    • 外部聯鎖。
    • 警示電路。
    • 附腳輪機箱,方便移動。
    • 用於收納導線的耐用型帆布袋。

  • 主要設計用於依據ANSI/IEEE C37.60及IEC 62271標準,執行真空遮斷器測試,也可用於測試斷路器、開關設備及其它許多設備。
