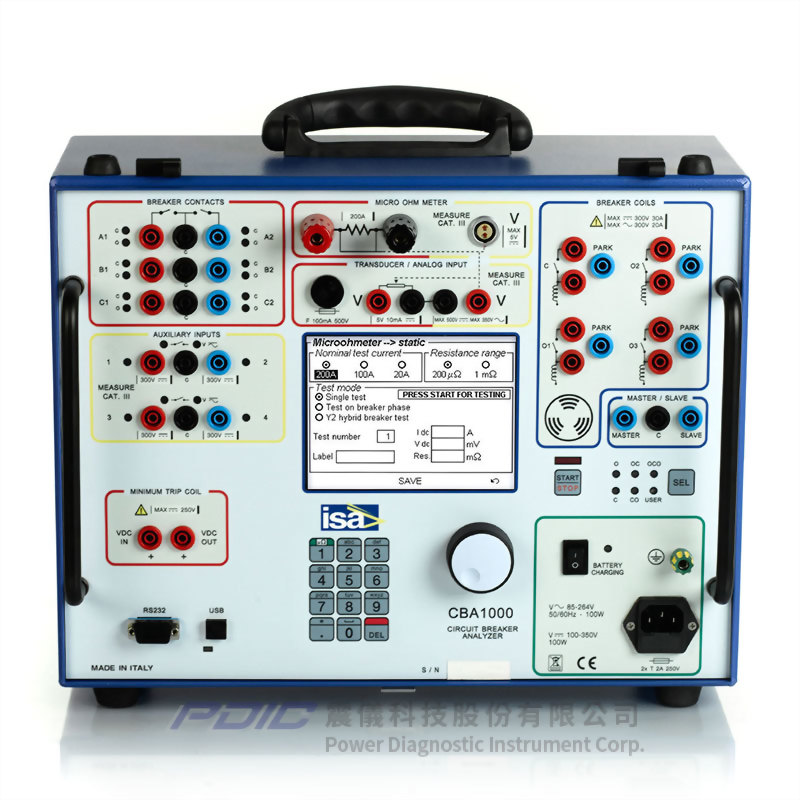

斷路器分析儀/200A微歐姆計

型號 : CBA 1000

  • 為斷路器計時測試設備,可靠且非常精準,適用於超高壓、高壓及中壓斷路器。
  • 內建200A(純直流電流)微歐姆計,可執行靜態及動態接點電阻測量。
  • 16個計時通道。
  • 6個主接點及6個電阻接點輸入。
  • 多達4個跳脫/閉合線圈控制。
  • 速度及動作分析儀。
  • 7個類比輸入。
  • 4個輔助計時接點。
  • 可執行兩端接地的斷路器的測試(搭配BSG選購)。
  • 可交叉觸發而同步運行最多4台CBA 1000。
  • 具備獨立操作的功能性,無需連接個人電腦。
  • 配備大型圖形式高亮度陽光下可見顯示幕。
  • 可直接在螢幕上分析及評估結果。
  • 內部記憶體可儲存250筆測試結果及64個預先定義的測試計劃。
  • 配備USB與RS232埠。
  • 標準配備TDMS軟體:可進行測試結果的分析及建立報告。
  • 符合EEC電磁相容性與低電壓指令。
  • 可選購內建或外接感熱式印表機。
  • 可執行的斷路器測試:
    • 開啟時間、閉合時間、三相不一致、線圈電流、馬達電流、靜態接點電阻測量、動態接點電阻測量、動作分析、最小的跳脫線圈。
  • 應用:
    • 可執行所有斷路器的完整測試。
    • 為功能強大的計時及動作分析儀測試器,內建200A純直流電流微歐姆計,可執行靜態及動態接點電阻測試。
    • 為獨立操作的儀器,配備大型圖形顯示幕與TDMS分析軟體。
    • TDMS軟體可執行測試結果分析及建立測試報告,還可預先定義測試計劃。
    • TDMS是功能強大的測試及資料管理軟體,可與所有ISA測試設備相容。
    • CBA 1000全部電路的設計,可確保在中/高壓變電所及發電廠的嘈雜環境下,仍能有安全可靠的操作。

  • 線圈操作:
    • 電路數目:2個(1個開路、1個閉路線圈);可選購為4個(3個開路1個閉路線圈)。
    • 驅動器類型:電子式,可確保優異的計時控制。
    • 驅動器特性:最大300V DC;最大30A DC。
    • 操作時間精度:0.025%延遲 ±100μs。
    • 線圈電流測量:每通道1個,在專屬通道上顯示波形
    • 線圈電流範圍:2.5 A、10 A、25A f.s.,使用者可選擇。
  • 主接點輸入:
    • 接點輸入數目:6個主接點(每相2個斷口)及6個電阻接點(每相2個斷口)。
    • 電阻接點範圍:20Ω - 10kΩ。
    • 接點測試電壓:24V;主接點測試電流50mA。
    • 每個輸入群組都互相隔離。
  • 事件輸入:
    • 輔助事件輸入數目:4個,分成2組,每組2個。
    • 可測試乾接點(24V)或濕接點(20 - 300V),測試電流2mA。
  • 取樣率:20kHz - 10kHz - 5kHz - 2kHz - 1kHz - 500Hz - 200Hz - 100Hz、50Hz、20Hz,使用者可選擇。
  • 計時精度:100μs ± 0.025%時間讀值@20kHz。
  • 最大的記錄長度:1,000s。
  • 顯示幕:
    • 大型圖形式高亮度陽光下可見顯示幕(檢視範圍122 x 92mm)。
    • 測試結果是以圖形及表格形式顯示。
    • 可直接在顯示幕上使用縮放功能與游標,以分析測試資料。
  • 連接電腦介面:USB及RS232。
  • 記憶體:128MB(大約儲存250筆結果)。
  • TDMS軟體:
    • 為功能強大的套裝軟體,提供調試及維護測試活動所需的資料管理功能。
    • 斷路器資料及測試結果是儲存在TDMS資料庫中,可供歷史結果分析使用。
  • 內建或外部印表機(選購):
    • 可選購內建感熱式印表機,寬58mm
    • 可選購外部感熱式印表機,Seiko DPV-414,寬112mm。
  • 可使用主電源(AC或DC)及內部可充電電池操作。
    • 主電源:85 - 265V AC,50 - 60Hz;100 - 350V DC。
    • 內部電池:NiMH。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 為斷路器計時測試設備,可靠且非常精準,適用於超高壓、高壓及中壓斷路器。
  • 內建200A(純直流電流)微歐姆計,可執行靜態及動態接點電阻測量。
  • 16個計時通道。
  • 6個主接點及6個電阻接點輸入。
  • 多達4個跳脫/閉合線圈控制。
  • 速度及動作分析儀。
  • 7個類比輸入。
  • 4個輔助計時接點。
  • 可執行兩端接地的斷路器的測試(搭配BSG選購)。
  • 可交叉觸發而同步運行最多4台CBA 1000。
  • 具備獨立操作的功能性,無需連接個人電腦。
  • 配備大型圖形式高亮度陽光下可見顯示幕。
  • 可直接在螢幕上分析及評估結果。
  • 內部記憶體可儲存250筆測試結果及64個預先定義的測試計劃。
  • 配備USB與RS232埠。
  • 標準配備TDMS軟體:可進行測試結果的分析及建立報告。
  • 符合EEC電磁相容性與低電壓指令
  • 可選購內建或外接感熱式印表機。
  • 可執行的斷路器測試:
    • 開啟時間、閉合時間、三相不一致、線圈電流、馬達電流、靜態接點電阻測量、動態接點電阻測量、動作分析、最小的跳脫線圈。

  • 可執行所有斷路器的完整測試。
  • 為功能強大的計時及動作分析儀測試器,內建200A純直流電流微歐姆計,可執行靜態及動態接點電阻測試。
  • 為獨立操作的儀器,配備大型圖形顯示幕與TDMS分析軟體。
  • TDMS軟體可執行測試結果分析及建立測試報告,還可預先定義測試計劃。
  • TDMS是功能強大的測試及資料管理軟體,可與所有ISA測試設備相容。
  • CBA 1000全部電路的設計,可確保在中/高壓變電所及發電廠的嘈雜環境下,仍能有安全可靠的操作。
  • CBA 1000操作應用影片:

相關產品

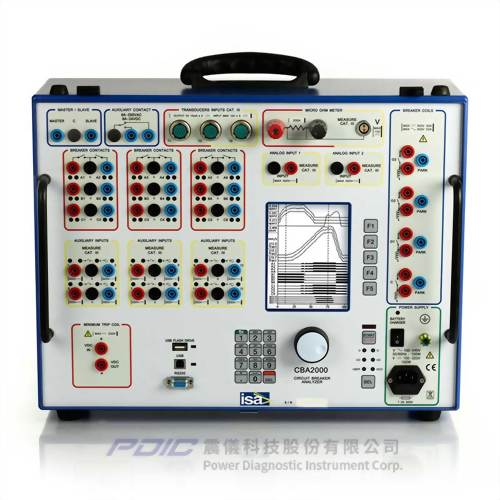

高壓斷路器分析儀/200A微歐姆計
