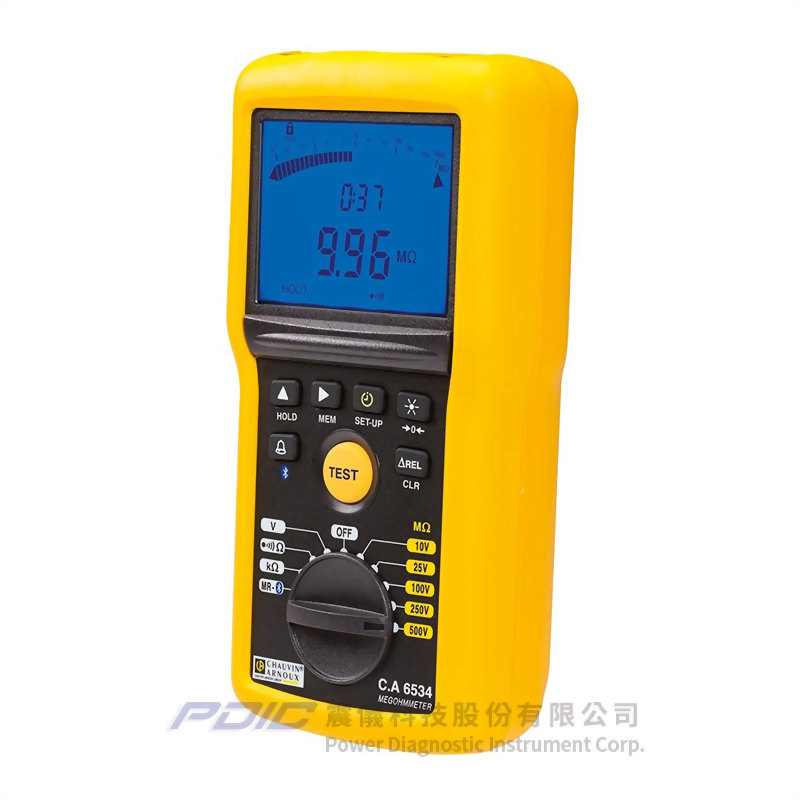

10-500V電子用絶緣電阻/導通性測試器

型號 : C.A 6534

  • 測試電壓10-25-100-250-500V,極適於電子應用。
  • 在最大測試電壓的測量範圍:50GΩ。
  • 導通性測量的範圍:0.00Ω - 10.00Ω(200mA);0.0 - 100.0Ω(20mA)。
  • 操作模式:手動、鎖定、持續時間模式。
  • ∆REL相對讀值模式(顯示測量值減儲存的參考測量值的結果)、警報功能。
  • 雙重數值與對數條形圖顯示。
  • IP54防護等級,安全類別:600V CAT IV。
  • 其它功能:洩漏電流、導通性、電壓、電阻、磁吸式固定、藍牙通訊(Class 2)、測量值儲存(1,300個測量值)。
  • 系統簡介:
    • 輕量小巧,易學好用,設計符合人體工學。
    • 所有訊息與測量結果,都顯示在背光螢幕上。
    • 特殊設計的遠控探棒,可使在現場執行的絶緣測試,更快速簡單。
    • 只須按一下探棒上的黃色按鈕,便可觸發絶緣測量。
    • 配備手電筒照明功能,可有效的照明測量點。
    • 配備背光顯示幕,即使在昏暗處,測量結果也清楚可見。
  • DataView®軟體及其高阻計傳輸模組:
    • 當儀器連接個人電腦時,DataView®軟體及其高阻計傳輸模組能自動識別連接的儀器,並開啟對應的選單。
    • 其樹狀結構選單,能讓使用者直接進入儀器已記錄的資料及其設定。
    • 其它功能:
      • 啟動遠端測試。
      • 實時顯示。
      • 繪製測試圖形。
      • 產生測量報告。
  • 適於電子應用:
    • 由於C.A 6534從10V到500V寬廣的測試電壓範圍,使其極適於電子業的特殊應用,包括小電流應用與功率級。
    • 測量範圍從2kΩ到50GΩ,若搭配適用的電極,10V與100V測試電壓也可用於靜電放電應用。



  • 電壓:
    • 測量範圍/解析度:0.3V - 399.9V / 0.1V;400V - 700V / 1V。
    • 精度/輸入阻抗:±(3%+ 2計數)/ 400kΩ。
    • 操作頻率:DC;15.3 - 800Hz。
  • 絕緣:
    • 測試電壓:10 - 25 - 100 - 250 - 500V。
    • 在最大測試電壓的測量範圍:50GΩ。
    • 符合IEC 61557-2標準:2GΩ。
    • 測量範圍:
      • 10V:2kΩ - 1GΩ。
      • 25V:5kΩ - 2GΩ。
      • 100V:20kΩ - 10GΩ。
      • 250V:50kΩ - 25GΩ。
      • 500V:100kΩ - 50GΩ。
  • 導通性:
    • 導通性測量範圍:0.00Ω - 10.00Ω(200mA);0.0 - 100.0Ω(20mA)。
    • 導通性臨界值(快速嗶聲):2Ω、1Ω、可設定的臨界值。
    • 導線補償:可達9.99Ω。
  • 電阻:
    • 測量範圍/解析度/精度:
      • 0 - 3,999Ω / 1Ω;4.00kΩ - 39.99kΩ / 10Ω / ±(3% + 2計數)。
      • 40.0kΩ - 399.9kΩ / 100Ω;400kΩ - 1,000kΩ / 1kΩ / ±(3% + 2計數)。
  • 顯示幕:2 x 4,000計數+對數條形圖。
  • 儲存:1,300個測量值。
  • 通訊:藍牙Class II。
  • 電源:6 x LR6(AA)電池。
  • 自動關機:5分鐘,可停用。
  • 電池續航力:1,500 / 2,500 / 6,000次測量:UNx1kΩ@ UN(ON 5秒/ OFF 55秒);3,000次導通性測量(ON 5秒/ OFF 55秒)。
  • IP防護等級:IP 54 / IK 04。
  • 符合EMC /電氣安規:IEC 61326 - 1 / IEC 61010 – 1及IEC 61010 - 2 - 030,600V CAT IV。
  • 符合標準:IEC 61557 part 1/2/4/10。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 測試電壓10-25-100-250-500V,極適於電子應用。
  • 在最大測試電壓的測量範圍:50GΩ。
  • 導通性測量的範圍:0.00Ω - 10.00Ω(200mA);0.0 - 100.0Ω(20mA)。
  • 操作模式:手動、鎖定、持續時間模式。
  • ∆REL相對讀值模式(顯示測量值減儲存的參考測量值的結果)、警報功能。
  • 雙重數值與對數條形圖顯示。
  • IP54防護等級,安全類別:600V CAT IV。
  • 其它功能:洩漏電流、導通性、電壓、電阻、磁吸式固定、藍牙通訊(Class 2)、測量值儲存(1,300個測量值)。

  • 適於電子應用:
    • 由於C.A 6534從10V到500V寬廣的測試電壓範圍,使其極適於電子業的特殊應用,包括小電流應用與功率級。
    • 測量範圍從2kΩ到50GΩ,若搭配適用的電極,10V與100V測試電壓也可用於靜電放電應用。

  • C.A 6522、C.A 6524、C.A 6526、C.A 6532、C.A 6534、C.A 6536介紹:
