植被作物缺水指數測繪專用無人機紅外線熱像儀系統

型號 : WIRIS® Agro R

  • Workswell WIRIS® Agro R為第一款具專利技術及專為精準農業應用,而設計開發的熱像儀系統。
  • WIRIS Agro R測繪大面積植被作物對供水不足的反應圖像,並利用此資訊,決定一既定植物群的缺水指數,用於判斷作物收成量、調節灌溉及微調水管理策略。
  • 主要應用 - 判定乾旱對植被作物的實際影響:
    • 在旱季,採用精準農業工具的農民,想衡量乾旱對其作物的實際影響。但是,這可能難以識別。例如,假如作物能取用地下水,它們對乾旱的反應可能會有所不同,而且每種植物都有不同的根系,這些因素使得難以判斷特定作物在特定乾旱期間可能遭受的缺水程度有多大,於是,這便是使用WIRIS® Agro R的理由,此款熱像儀可以實時測量乾旱對作物的實際影響。
  • WIRIS® Agro R的3大優勢:儘管具有多種用途,但可以將主要功能概分為以下3類:
    • 水分狀態監測:
      • 水份壓力是指植物在生長季節對供水不足的反應,無論作物是否有灌溉;為了加強監控,WIRIS® Agro R創造了特殊的顏色圖"Crop"和"CropStep"。
    • 灌溉管理:
      • 在確定土壤感測器的最佳位置及結構優化方面,這將有助於灌溉系統的調整優化。特殊顏色圖"Water"和"WaterStep"可用於此種用途。
    • 作物表型分析:
      • 植物品種對它們可取用的水量,具有不同的反應。WIRIS® Agro R可協助您判定某一物種的植物,在與其他品種植物相比之下,處於缺水狀態的頻率有多高。
  • 系統介紹:
    • WIRIS® Agro R調色圖:
      • 提供4種調色圖,就資料處理的角度來看,無論選擇哪一種調色板都不是重點,只不過,合適的調色板更能強化資料的呈現。
      • 每種調色板的定義如下:在0值(低於範圍的負數值)與100%數值(高於範圍的數值)的範圍以外時,調色板為黑白色。
        • 缺水指數0.8 - 1.0(下圖):作物曝露於高度的缺水狀態 - 乾旱,若不採取補救措施,作物預期的收成將極少;若不灌溉,作物很可能枯萎。
        • 缺水指數0.4 - 0.6(下圖):作物曝露於相當程度的缺水狀態。應考慮採行補救措施,否則可能的收入將減少。
        • 缺水指數0.0 - 0.2(下圖):無須採取補救措施,可預期作物有高收成(除非發生其它問題);就水資源管理的角度而言,則要思考作物是否灌溉過度。


    • 生物量覆蓋指數評估:
      • BCI(生物量覆蓋指數)是對RGB攝影景像中植被質量的評估。
      • 包含綠色植被的表面,是採用來自RGB攝影機的資料進行評估,並將這些區域的百分比,與RGB影像中以白色遮蓋的其他非植被區域進行比較。
      • BCI(生物量覆蓋指數)可透過使用者的簡單臨界值設定,而進行調整。
    • 配備具廣泛連通性的連接介面:
      • WIRIS® Agro R熱像儀配備的連接介面,能廣泛的連接到無人機、控制器、外部GPS感測器及其它裝置。
      • 可透過無線Wi-Fi進行低傳輸延遲的實時視訊串流與命令鏈接功能。
      • 標準配備的硬體連接介面:串列匯流排、CAN匯流排(兼容DJI M600及A3控制器)、乙太網路連接埠RJ-45、MavLink、外部GPS連接端與外部觸發器連接埠。
  • 植被作物缺水指數(CWSI)分析軟體:
    • 標準配備CorePlayer CWSI分析軟體,為一款用於處理、分析及匯出CWSI原始數據圖像和視頻的桌上版電腦軟體。可讓使用者設定用於正確計算CWSI指數所需的各種參數及模型,假如須要調整傳送到熱像儀的輸入資料,也方便後續處理。
    • 對進入2D或3D的圖像進行資料處理,Workswell推薦最常使用的軟體工具如Pix4D及Agisoft。
    • 使用WIRIS® Agro R拍攝的每張圖像或視訊影格,都包括GPS資訊,以便用於資料處理。



重要特點規格
本機作物缺水指數(CWSI)的處理功能 本機提供實時評估作物缺水指數(CWSI)及溫度值的處理功能
機載作業系統 在無人機飛行中,機載作物缺水指數(CWSI)作業系統,可完全進行實時的資料串流與評估:
— 作業系統可確保使用所有熱像儀系統的功能。
— 可經串列匯流排、CAN匯流排、MavLink、RJ-45或觸發器輕鬆進行熱像儀控制。
10倍防振光學變焦 具抗振動補償功能的全高清10倍光學變焦
CWSI熱像儀規格
CWSI感測器解析度 640 x 512像素
CWSI評估 Workswell取得專利的作物缺水指數(CWSI)測繪專用熱像儀技術,基於作物的缺水指數(標準化數值為0 - 1),可提供關於大面積植被作物對乾旱或水份不足的反應程度及作物水份管理的資訊,藉以運用此資訊,進一步判斷作物收成圖、管理灌溉或實施與水管理相關的補救措施。
焦平面陣列主動像素感測器尺寸 1.088 x 0.8705 cm
輻射測量 長波長紅外線波段感測器
CWSI評估範圍 數值0 - 1,1表示相當乾旱(缺水程度很高)
溫度測量靈敏度 0.03°C(30mK)
CWSI校正 有,已針對不同的環境溫度進行校正
鏡頭視角(FOV) 45°
CWSI色圖 提供4種調色圖,方便進行缺水指數與水份管理的評估
CWSI範圍設定 自動、手動或用手指點選範圍測量
CWSI數位變焦 1 - 14倍連續
CWSI分析軟體 標準配備
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • WIRIS® Agro R的3大優勢:儘管具有多種用途,但可以將主要功能概分為以下3類:
    • 水分狀態監測:
      • 水份壓力是指植物在生長季節對供水不足的反應,無論作物是否有灌溉;為了加強監控,WIRIS® Agro R創造了特殊的顏色圖"Crop"和"CropStep"。
    • 灌溉管理:
      • 在確定土壤感測器的最佳位置及結構優化方面,這將有助於灌溉系統的調整優化。特殊顏色圖"Water"和"WaterStep"可用於此種用途。
    • 作物表型分析:
      • 植物品種對它們可取用的水量,具有不同的反應。WIRIS® Agro R可協助您判定某一物種的植物,在與其他品種植物相比之下,處於缺水狀態的頻率有多高。

  • WIRIS Agro R測繪大面積植被作物對供水不足的反應圖像,並利用此資訊,決定一既定植物群的缺水指數,用於判斷作物收成、調節灌溉及微調水管理策略。
  • 實時評估作物缺水指數(CWSI)及溫度值:
  • 在CorePlayer軟體中進行作物缺水指數影像處理:

相關產品

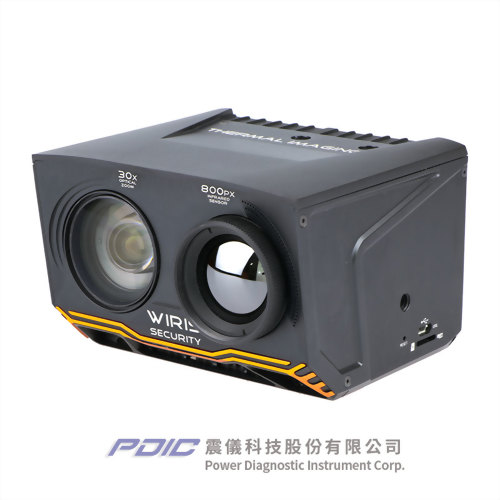

保全搜救專用無人機紅外線熱像儀系統
