10/15kV高阻計

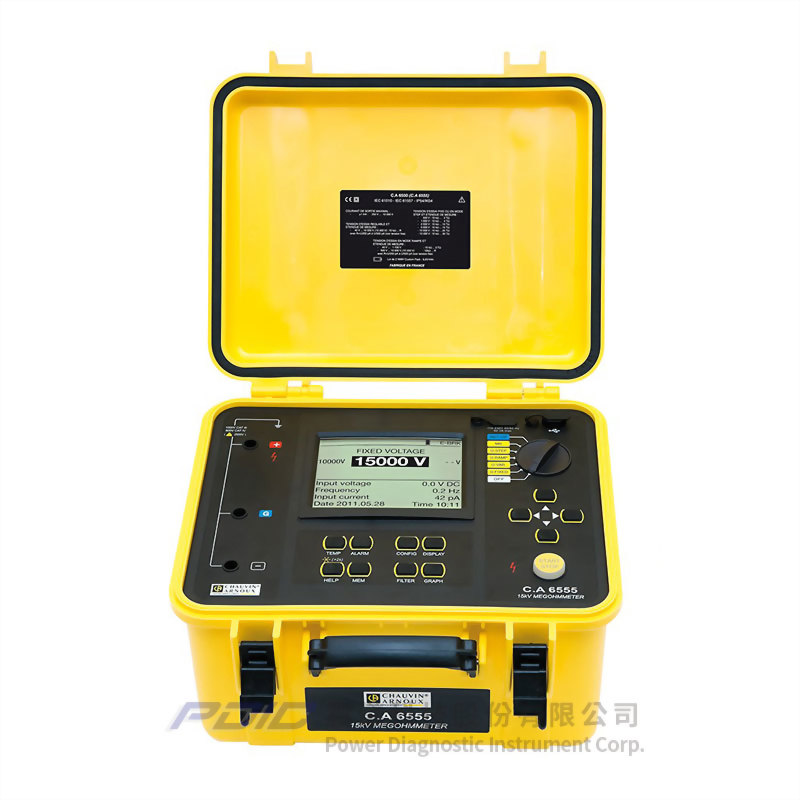

型號 : C.A 6550/C.A 6555

  • 寬廣的測量範圍:10kΩ - 30TΩ。
  • 在40V - 10/15kV範圍內的固定或可設定的測試電壓。
  • 5mA充電電流。
  • 大型背光LCD顯示幕:顯示數字、條圖與R(t) + u(t)、i(t)及i(u)圖形。
  • 自動計算DAR、PIDDΔR(ppm/V)比例。
  • 提供多種測試模式:通過/不通過測試、用於預防維護目的的定性測量、固定電壓模式、漸變或步進模式、擊穿限值觸發模式、燒弧模式…等。
  • 可優化測量穩定度的3個濾波器。
  • 計算在參考溫度的電阻值。
  • 可儲存80,000個測量值。
  • 實時時鐘。
  • 具光隔離USB通訊介面,可將資料轉移至個人電腦及以DataView®軟體建立報告。
  • 系統簡介 - 高性能及符合人體工學的設計:
    • 由於測試電壓可達10kV/15kV,C.A 6550及C.A 6555高阻計能安全、精準且專業地進行絕緣測試。
    • 也適用於測試12kV或更高操作電壓的旋轉設備機械。
    • 提供多種測試模式:可透過非破壞性檢測-以定性方式評估絕緣狀態,也可採用樣本,研究絕緣老化問題,而達到預防維護的目的。
    • C.A 6550及C.A 6555可藉由顯示測試進度圖形,快速有效的檢查測試的執行。
    • 由於具備大儲存容量,在將現場執行的測試資料轉移到個人電腦後,可使用DataView®軟體進行完整的分析。
    • 標準配備一只用於收納1,000V CAT IV配件的配件袋,可供立即操作使用。
    • 配件包括用於高絶緣測量的2條導線及1條保護測試導線(可選購為鱷魚夾終端)。
  • 應用:
    • 由於最高可達30TΩ的大測量範圍,C.A 6550/C.A 6555能滿足電纜、變壓器、旋轉機械、中壓發電機製造廠及電力輸/配電專業工作人員的需求。
    • 可在低壓/高壓旋轉機械、變壓器、電纜、高壓發電機、架空及地下電力輸/配電網路、突波抑制/火花避雷器、測量傳感器…等以最高達到10/15kV的測試電壓進行絶緣測量。

機型   C.A 6550 C.A 6555
測試電壓   10kV 15kV
測試電壓 範圍 500V:10kΩ-2 TΩ
1,000V:10kΩ-4 TΩ
2,500V:10kΩ-10TΩ
5,000V:10kΩ-15TΩ
10,000V:10kΩ-25TΩ
15,000V:10kΩ-30TΩ
  固定的測試電壓 500 / 1,000 / 2,500 / 5,000 / 10,000V 500 / 1,000 / 2,500 / 5,000 / 10,000 / 15,000V
可調的測試電壓 40V - 10,000V,
3個可預設的電壓值
40V - 15,000V,
3個可預設的電壓值
可調電壓的調整增量 可調範圍40 - 10kV,
步階10V@40V - 1kV及100V@1kV - 10kV
可調範圍40 - 15kV,
步階10V@40V - 1kV及100V@1kV - 15kV
漸變模式 3個可預設的漸變參數:起始電壓、結束電壓、持續時間
漸變設定範圍 40 - 1,100V / 500 - 10,000V 40 - 1,100V / 500 - 15,000V
步進模式 最多10個步階(每個步階都可設定數值及持續時間)
測試後的電壓測量   AC:0 - 2,500V / DC:0 - 4,000V
電容測量   0.001 - 9.999μF / 10.00 - 49.99μF
洩漏電流測量   0 - 8mA
測試後的放電   有,自動
電源   NiMH可充電電池,8x 1.2V / 4,000 mAh;外部充電電壓90 - 260V 50/60Hz
電池充電   可在進行絕緣測量的同時將電池充電
符合安規   1,000 V CAT IV - IEC 61010-1及IEC 61557
EMC及防護等級   EN 61326-1;IP54
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 寬廣的測量範圍:10kΩ - 30TΩ。
  • 在40V - 10/15kV範圍內的固定或可設定的測試電壓。
  • 5mA充電電流。
  • 大型背光LCD顯示幕:顯示數字、條圖與R(t) + u(t)、i(t)及i(u)圖形。
  • 自動計算DAR、PI、DD、ΔR(ppm/V)比例。
  • 提供多種測試模式:通過/不通過測試、用於預防維護目的的定性測量、固定電壓模式、漸變或步進模式、擊穿限值觸發模式、燒弧模式…等。
  • 可優化測量穩定度的3個濾波器。
  • 計算在參考溫度的電阻值。
  • 可儲存80,000個測量值。
  • 實時時鐘。
  • 具光隔離USB通訊介面,可將資料轉移至個人電腦及以DataView®軟體建立報告。

  • 由於最高可達30TΩ的大測量範圍,C.A 6550/C.A 6555能滿足電纜、變壓器、旋轉機械、中壓發電機製造廠及電力輸/配電專業工作人員的需求。
  • 可在低壓/高壓旋轉機械、變壓器、電纜、高壓發電機、架空及地下電力輸/配電網路、突波抑制/火花避雷器、測量傳感器…等以最高達到10/15kV的測試電壓進行絶緣測量。
