高壓斷路器分析儀/200A微歐姆計

型號 : CBA 2000

  • CBA 2000診斷系統的設計,能確保在超高壓及高壓變電所的嘈雜環境下,執行安全可靠的操作,為斷路器測試提供最高的精度。
  • 內建200A(純直流電流)微歐姆計,可執行靜態和動態接點電阻測量。
  • 多達18個主接點及18個電阻接點輸入。
  • 12個輔助計時輸入。
  • 多達4個跳脫/閉合線圈控制。
  • 為精準的計時測試器及動作與速度分析儀。
  • 配備用於分析斷路器動作的數位傳感器。
  • 最小跳脫線圈測試。

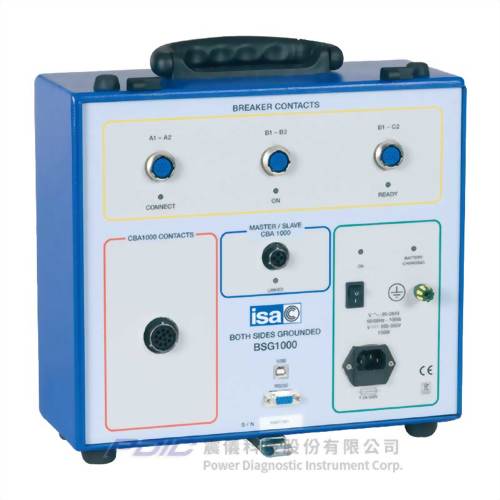

  • 可執行兩端接地的斷路器的測試(搭配BSG選購)。
  • 三相第一次跳脫測試。
  • 具備獨立操作的功能性,無需連接個人電腦。
  • 大型圖形式高亮度陽光下可見顯示幕。
  • 可直接在螢幕上分析及評估結果。
  • 內部記憶體可儲存500筆測試結果及64個預先定義的測試計劃。
  • 可同步運行最多4台CBA 2000。
  • 標準配備TDMS測試與資料管理軟體:可進行測試結果的分析及建立報告。
  • 可選購內建或外接感熱式印表機。
  • 可執行的斷路器測試:
    • 開啟時間、閉合時間、三相不一致、線圈電流、馬達電流、第一次跳脫、靜態接點電阻測量、動態接點電阻測量、動作分析、最小的跳脫線圈。



  • 線圈操作:
    • 電路數目:2個(1個開路、1個閉路線圈);可選購為4個(3個開路、1個閉路線圈)。
    • 驅動器類型:電子式,可確保優異的計時控制。
    • 驅動器特性:最大300V DC;最大30A DC。
    • 操作時間精度:50μs。
    • 線圈電流測量:每通道1個,在專屬通道上顯示波形。
    • 線圈電流範圍:2.5 A、10 A、25A f.s.,使用者可選擇。
    • 當選購為4個線圈時,可選擇單相或多相開路。
    • 線圈電流測量精度:0.5% rdg.±0.1%選擇的範圍。
    • 輸出互相隔離。
  • 主接點輸入:
    • 接點輸入數目:6+6個電阻接點(每相2個斷口),分成3組,每組2個;可選購為12個或18個,分成3組,每組4個或6個電阻接點與主接點。
    • 電阻接點範圍:20Ω-10kΩ。
    • 接點測試電壓:24V;主接點測試電流50mA。
    • 每個輸入群組互相隔離。
  • 事件輸入:
    • 輔助事件輸入數目:4個,分成2組,每組2個。
    • 可選購為8個或12個,分成4或6組,每組2個。
    • 可測試乾接點(24V)或濕接點(20 - 300V),測試電流2mA。
  • 取樣率:20kHz - 10kHz - 5kHz - 2kHz - 1kHz - 500Hz - 200Hz - 100Hz、50Hz、20Hz,使用者可選擇。
  • 計時精度:50μs ± 0.025%時間讀值@20kHz。
  • 最大的記錄長度:1,000s。
  • 類比輸入:
    • 類比輸入數目:8個(可選購為10個)。
    • 2個(可選購為4個)專用於開路與閉路線圈電流。
    • 1個專用於動態及靜態接點電阻測量。
    • 3個用於衝程傳感器或類比信號。
    • 輸入電壓範圍:± 10V。
    • 2個通用類比輸入。
    • 輸入電壓範圍:± 5V、± 50V、±500V,使用者可選擇。
    • 類比輸入通道與其它所有電路隔離。
    • 類比輸入測量解析度:16位元。
  • 可編程的測試程序:
    • 使用者可選擇以下的開啟閉合測試程序:開、閉、開-閉、閉-開、開-閉-開。
  • 顯示幕:
    • 大型圖形式高亮度陽光下可見顯示幕(檢視範圍122 x 92mm)。

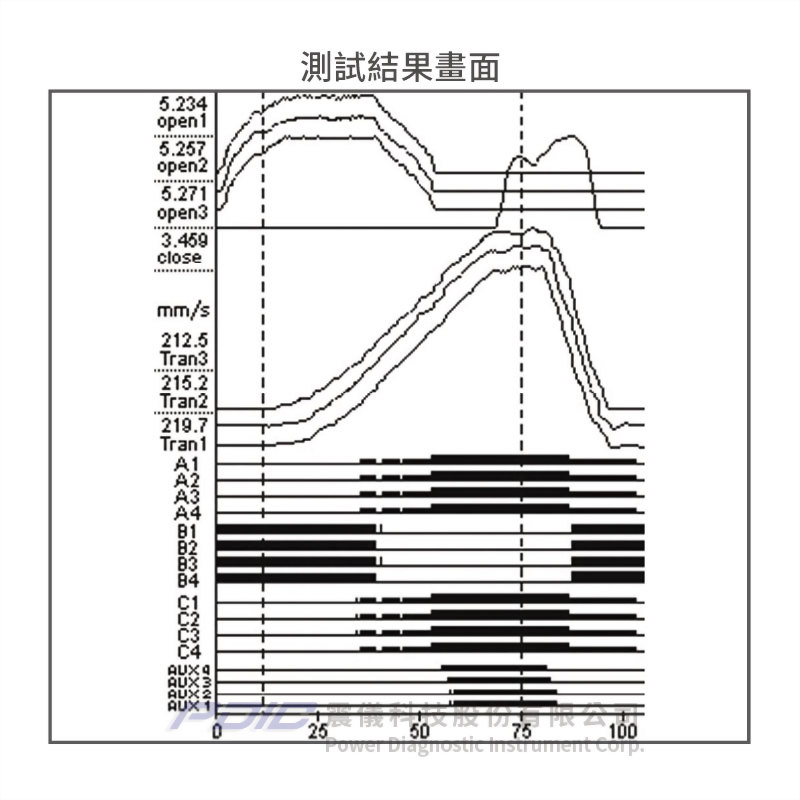

    • 測試結果是以圖形及表格形式顯示。
    • 可直接在CBA 2000顯示幕上使用縮放功能與游標,以分析測試資料。
  • 連接電腦介面:
    • USB及RS232。
  • 隨身碟介面:
    • 可用於下載測試結果及測試設定到隨身碟內(符合USB 2.0標準)。
  • 記憶體:
    • 256MB,500筆測試結果。
  • 內建或外部印表機(選購):
    • 可選購內建寬58mm感熱式印表機。
    • 可選購外部感熱式印表機:Seiko DPV-414,寬112mm。
  • 可使用主電源(AC或DC)及內部可充電電池操作。
    • 主電源:85 - 265V AC,50 - 60Hz;100 - 350V DC。
    • 內部電池:NiMH。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • CBA 2000診斷系統的設計,能確保在超高壓及高壓變電所的嘈雜環境下,執行安全可靠的操作,為斷路器測試提供最高的精度。
  • 內建200A(純直流電流)微歐姆計,可執行靜態和動態接點電阻測量。
  • 多達18個主接點及18個電阻接點輸入。
  • 12個輔助計時輸入。
  • 多達4個跳脫/閉合線圈控制。
  • 為精準的計時測試器及動作與速度分析儀。
  • 配備用於分析斷路器動作的數位傳感器。
  • 最小跳脫線圈測試。
  • 可執行兩端接地的斷路器的測試(搭配BSG選購)。
  • 三相第一次跳脫測試。
  • 具備獨立操作的功能性,無需連接個人電腦。
  • 大型圖形式高亮度陽光下可見顯示幕。
  • 可直接在螢幕上分析及評估結果。
  • 內部記憶體可儲存500筆測試結果及64個預先定義的測試計劃。
  • 可同步運行最多4台CBA 2000。
  • 標準配備TDMS測試與資料管理軟體:可進行測試結果的分析及建立報告。
  • 可選購內建或外接感熱式印表機。

  • 可執行的斷路器測試:
    • 開啟時間、閉合時間、三相不一致、線圈電流、馬達電流、第一次跳脫、靜態接點電阻測量、動態接點電阻測量、動作分析、最小的跳脫線圈。

  • ALTANOVA集團ISA簡介:

相關產品

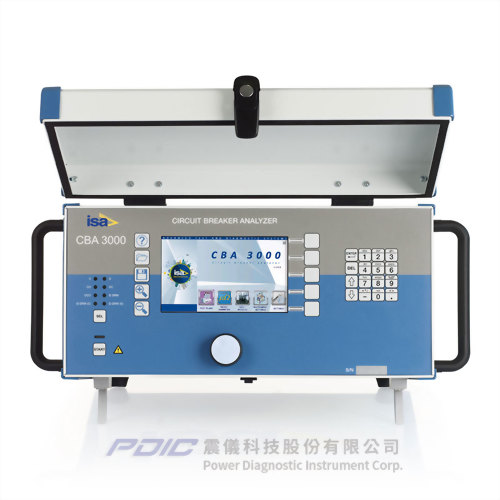

多功能斷路器分析儀

型號 : CBA 3000

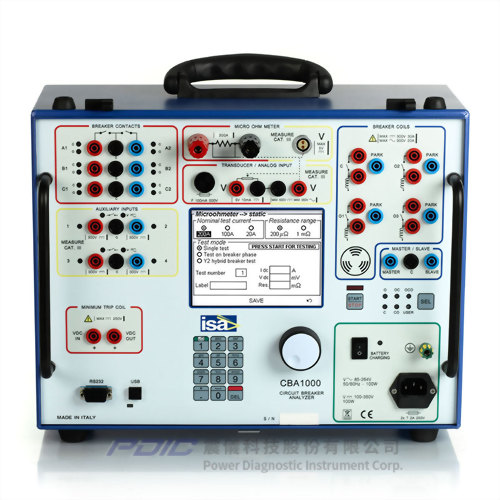

斷路器分析儀/200A微歐姆計
