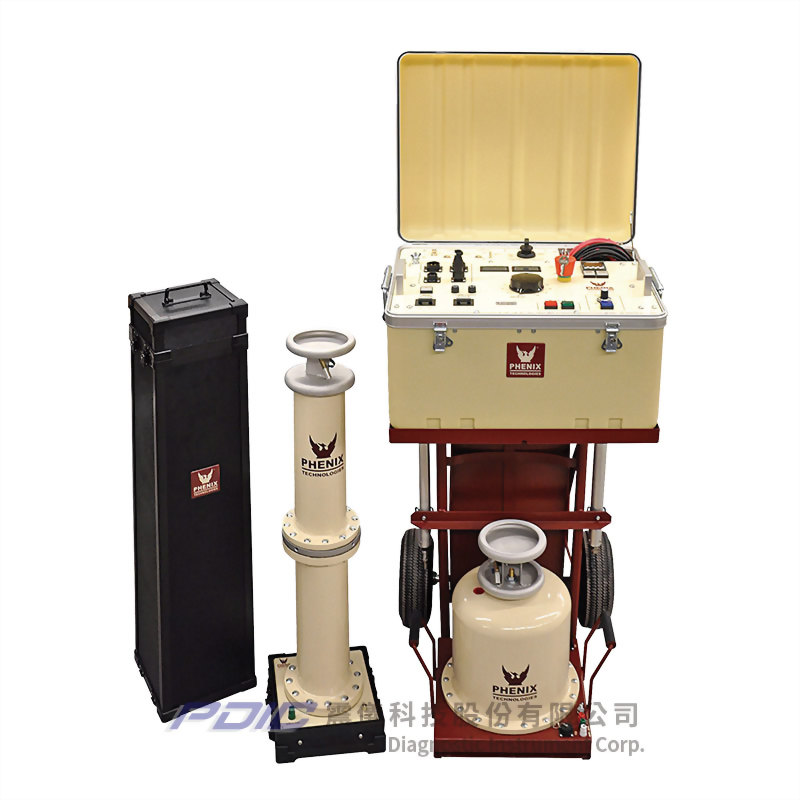

50kVAC/70kVDC或100kVAC/120kVDC交/直流絕緣耐壓測試器

型號 : 46CP50/70-2/10 | 46CP100/120-3.75/10

  • 測試應用:
    • 適用於執行廣泛的各種電氣設備的交直流介電測試,例如電纜、發電機、氣體絶緣開關設備、絶緣材料、馬達、個人防護裝備、復閉器、變壓器等。
  • 主要特點:
    • 移動式、附手推車的3件式設計。
    • 結構強固,適於戶內、外使用。
    • 設定及操作簡單。
    • 可應要求提供ISO17025校正。
  • 安全及設計上的特點:
    • 斷路器保護。
    • 外部聯鎖。
    • 附指示燈的高壓開/關按鈕。
    • 零啟動聯鎖。
    • 手動控制輸出電壓。
    • 可調整的過載電路。
    • 所有儀錶及電驛都具有慢速及快速動作暫態保護。
    • 具聲音警報的數位計時器。
    • 附鑰匙閉鎖功能的緊急關閉按鈕。
    • 可執行精準電流測量的保護模式。
    • 附重置開關的輸出過載指示燈。
    • 直接測量輸出。
    • 標準配備所有互相連接的控制及電源導線。
    • 操作/維護手冊。

機型 46CP50/70-2/10 46CP100/120-3.75/10
輸入 電壓/電流 110 - 120V15A
220 - 240V10A
110 - 120V30A
220 - 240V20A
頻率 50/60Hz
輸出 電壓/電流 ≈0 - 50kV AC40mA
≈0 - 70kV DC10mA
負輸出,正接地
≈0 - 100kV AC37.5mA
≈0 - 120kV DC10mA
負輸出,正接地
工作週期   開啟5分鐘/關閉15分鐘@2kVA 開啟5分鐘/關閉15分鐘@3.75kVA
數位儀錶 測量精度 ±(0.8% rdg.+ 0.2%範圍)
電壓錶範圍 0 - 70kV AC/DC 0 - 120kV AC/DC
電流錶範圍 多檔位,最高達到40mA
  • 操作環境條件:
    • 晴朗天氣的戶內、外,10 - 40°C。
    • 濕度<95% RH,無凝露。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 移動式、附手推車的3件式設計。
  • 結構強固,適於戶內、外使用。
  • 設定及操作簡單。
  • 可應要求提供ISO17025校正。
  • 安全及設計上的特點:
    • 斷路器保護。
    • 外部聯鎖。
    • 附指示燈的高壓開/關按鈕。
    • 零啟動聯鎖。
    • 手動控制輸出電壓。
    • 可調整的過載電路。
    • 所有儀錶及電驛都具有慢速及快速動作暫態保護。
    • 具聲音警報的數位計時器。
    • 附鑰匙閉鎖功能的緊急關閉按鈕。
    • 可執行精準電流測量的保護模式。
    • 附重置開關的輸出過載指示燈。
    • 直接測量輸出。
    • 標準配備所有互相連接的控制及電源導線。
    • 操作/維護手冊。

  • 適用於執行廣泛的各種電氣設備的交直流介電測試,例如電纜、發電機、氣體絶緣開關設備、絶緣材料、馬達、個人防護裝備、復閉器、變壓器等。
  • PHENIX介紹:

相關產品

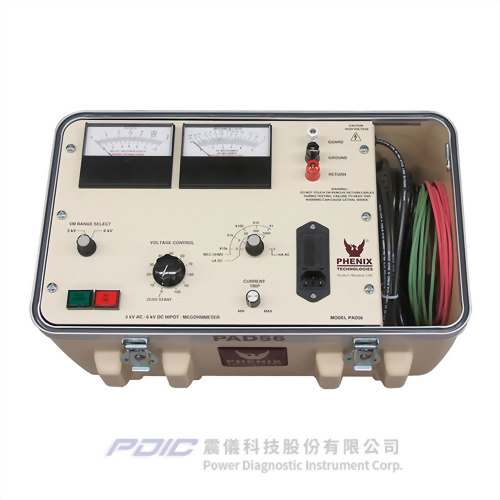

5kVAC及6kVDC或5/15/20kVDC交/直流絕緣耐壓測試器/高阻計
