高性能電機/建物檢測/體溫篩檢紅外線熱像儀
型號 :
E86
- FLIR新推機型E86，具備快速、精準偵測熱點及檢查隱藏缺陷問題所需的高階性能。
- 464 x 348像素紅外線解析度及更大的溫度測量範圍（達1,500°C），能更輕易的偵測熱點及電氣、機械設備隱藏的異常現象。
- 透過搭配一系列多種視角的可互換使用的AutoCal™自動校正鏡頭，適用於廣泛的遠、近目標測量；而藉助FLIR獨家成像技術例如UltraMax®及MSX®，可確保產生鮮明銳利的影像品質。
- 內建FLIR檢查路線模式，可使用預先規劃的檢查路線，協助檢查員在大範圍多個位置的檢查工作中保持條理井然。
- 特點：
- 雷射測距功能：可輔助快速、精準的自動對焦，並提供螢幕面積測量數據（m²或ft²）。

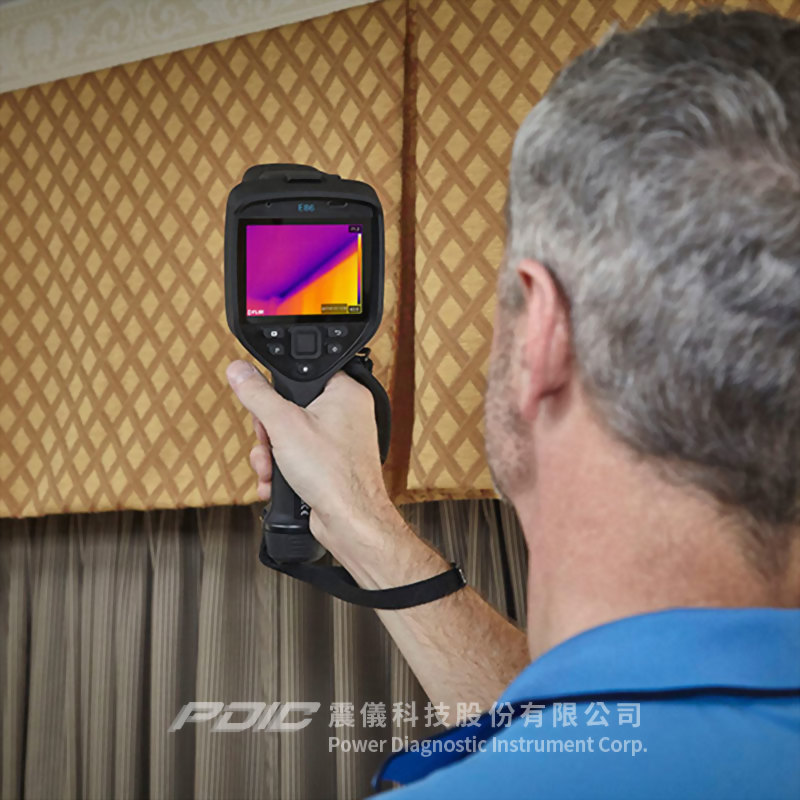

- 可互換使用的AutoCal™自動校正鏡頭：從遠攝到廣角鏡頭，可幫助使用者安全的瞄準電氣熱點、檢查機械問題及快速檢查屋頂或建築物圍護結構。
- 提升工作效率：內建FLIR檢查路線軟體和麥克風，可加入語音說明及輕鬆建立報告，提升工作效率。
- 系統簡介：
- 新Exx系列內建FLIR檢查路線模式，可在多處位置的預定路線中，引導使用者進行檢查，並管理與每項檢查設備相關的圖像及測量資料。
- 使用者可在FLIR Thermal Studio Pro*軟體內用Route Creator*外掛建立檢查路線，再上傳到熱像儀，以精簡檢查程序及加快後置處理與建立報告的速度（*輔助的軟體選購）。
- 軟體及外掛說明：
- *FLIR Route Creator是FLIR Thermal Studio Pro軟體的外掛，可用於預先規劃檢查路線，簡化檢查工作。此軟體外掛，可讓您建立每個地方需要檢查的設備清單，並以最有效率的順序組織管理。您可將它匯出成數位形式，上傳到內建*檢查路線模式的熱像儀；或者，也可將它匯出成可閱讀的檔案格式，並列印出來當作檢核表使用。
- *檢查路線模式已預先安裝在2020年10月8日以後製造的FLIR Exx系列、T500系列、T800系列及T1000系列熱像儀。並可為較舊版Exx及T系列熱像儀，提供作為選購項目。
|
機型 |
E54 |
E76 | E86 | E96 |
| 光學成像 |
|
|||
| 紅外線解析度 |
320 × 240 (76,800像素) |
464 × 348 (161,472像素) |
640 × 480 (307,200像素) |
|
|
UltraMax®解析度 |
— |
307,200像素 |
645,888像素 |
1,228,800像素 |
|
MSX®影像增強技術 |
有，來自可見光影像的細節增加了影像深度與透視度 |
|||
| 內建可見光攝影機 |
有，500萬像素，固定對焦、內建LED攝/錄影燈 |
|||
| 熱靈敏度/NETD | ＜40mK@30°C | ＜30mK@30°C，42°鏡頭 | ||
| F值 | 1.3 | |||
| 影像更新率 | 30Hz | |||
| 對焦 | 手動 | 連續雷射測距、單次雷射測距、單次對比、手動 | ||
| 數位變焦 | 1-4倍連續 | 1-8倍連續 | ||
| 偵測器類型及間距 | 非致冷式微輻射熱測定器，17μm | 非致冷式微輻射熱測定器，12μm | ||
| 光譜範圍 | 7.5 – 14.0μm | |||
| GPS定位資訊 |
自動標記在影像上 |
|||
| 影像顯示與模式 |
|
|||
| 顯示幕 | 4吋640x480像素Dragontrail®耐刮強化玻璃觸控螢幕，畫面自動轉向 | |||
| 影像模式 | 紅外線、可見光、MSX®、子母畫面 | 紅外線、UltraMax®、可見光、MSX®、子母畫面 | ||
| 體溫篩檢模式 | 有，FLIR Screen-EST模式，並提供取樣平均值功能，適用的溫度範圍：在穩定的室溫30 - 45°C下 | |||
| 檢查路線模式 | 有 | |||
| 最小焦距 | 0.15m | |||
| 測量及分析 | ||||
| 目標溫度範圍 |
-20°C - 120°C 0°C - 650°C |
-20 - 120°C 0 - 650°C 可選購300 - 1,000°C |
-20 - 120°C 0 - 650°C 300 - 1,500°C |
|
| 精度 | ±2°C或±2%讀值 | |||
| 雷射瞄準點 | 有 | |||
| 面積測量數據 | — | 有 | ||
| 雷射測距功能 | — | 有，透過專屬按鈕啟用 | ||
| METERLiNK | 有 | |||
| 點溫 | 實時模式下3個 | |||
| 紅外線縮時攝影 | — | 10秒- 24小時 | — | 10秒- 24小時 |
| 通訊介面 | USB 2.0、藍牙、Wi-Fi、DisplayPort | |||
| 儲存裝置 | 可抽取式SD記憶卡 | |||
| 其它規格 | ||||
| 電池類型 | 可充電鋰離子電池 | |||
| 電池續航力 | 在環境溫度25°C及典型使用下至少2.5小時 | |||
| 操作/存放溫度範圍 | -15°C - 50°C / -40°C - 70°C | |||
| 耐撞擊/耐振動/防護等級 | 25g，IEC 60068-2-27 / 2g，IEC 60068-2-6；IP 54 / IEC 60529；EN/UL/CSA/PSE 60950-1 | |||
- 雷射測距功能：可輔助快速、精準的自動對焦，並提供螢幕面積測量數據（m²或ft²）。
- 可互換使用的AutoCal™自動校正鏡頭：從遠攝到廣角鏡頭，可幫助使用者安全的瞄準電氣熱點、檢查機械問題及快速檢查屋頂或建築物圍護結構。
- 提升工作效率：內建FLIR檢查路線軟體和麥克風，可加入語音說明及輕鬆建立報告，提升工作效率。
- 具備快速、精準偵測熱點及檢查隱藏缺陷問題所需的高階性能。
- 464 x 348像素紅外線解析度及更大的溫度測量範圍（達1,500°C），能更輕易的偵測熱點及電氣、機械設備隱藏的異常現象。
