高壓絶緣測試器/高阻計
型號 :
SM7120
- HIOKI SM系列高阻計為高電阻、超低電流檢測設備,解析度0.1fA,適用於精密精準的生產線測試。
- 為了適應具有日益增高的擊穿電壓的車輛元件,SM7120為市面第一台能輸出測量電壓2,000V的絕緣測試器。
- 重要特點:
- 300倍高的抗雜訊性能。
- 輸出測量電壓:最大2,000V。
- 最大的顯示值:2×1019Ω。
- 最小的解析度:0.1fA。
- 最快的測量速度:6.4ms。

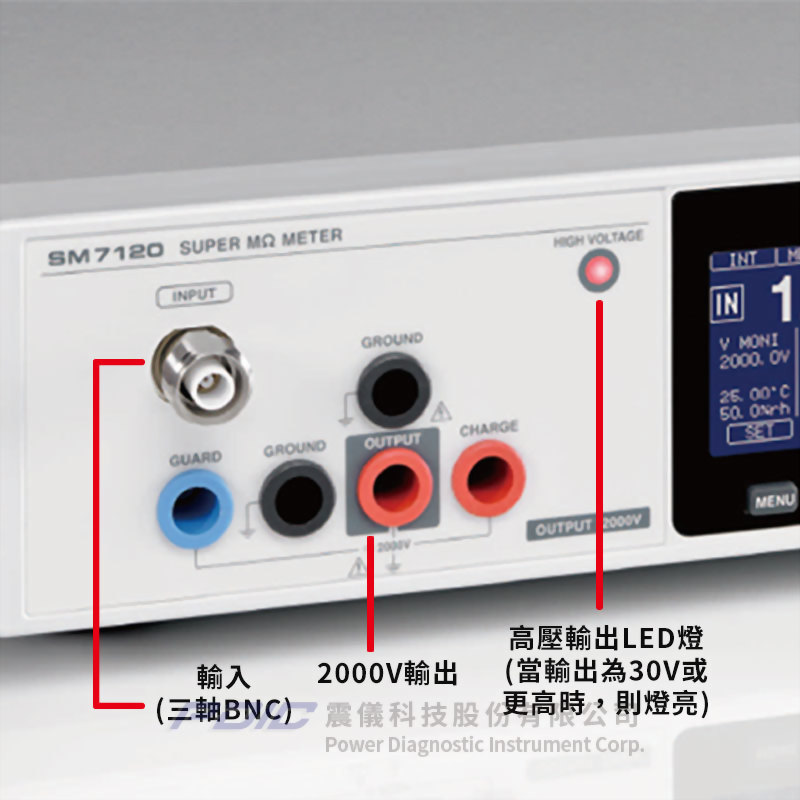

- 內建外部輸入/輸出、RS-232C、GP-IB及USB介面。
- 靈活而多用途的設計:高阻計、靜電計、皮安培計、紅外線測量儀。

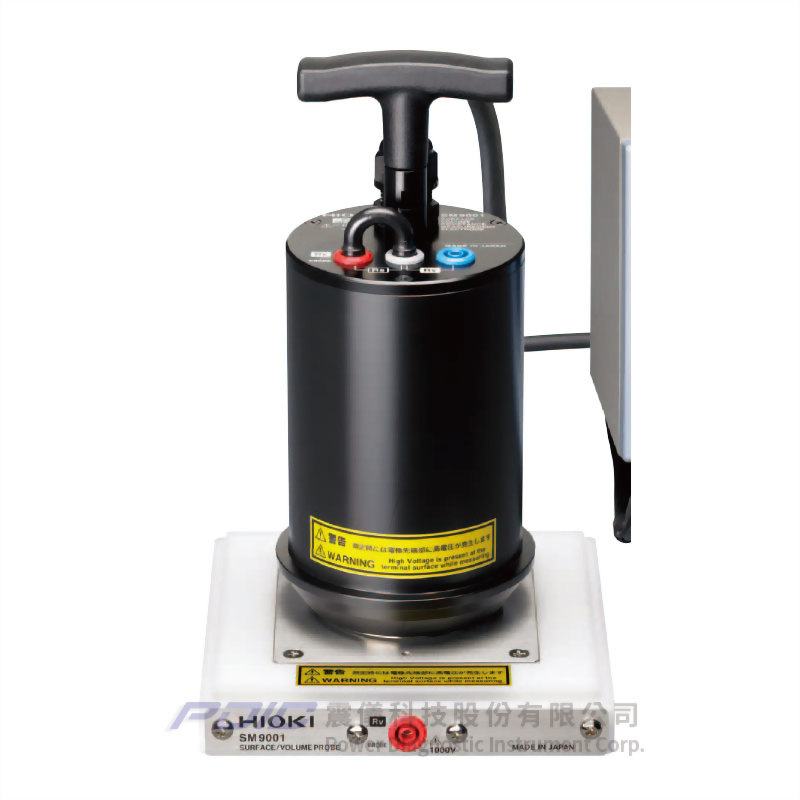

- 搭配選購的電極,可測量各種材料的電阻。
- 應用:測量工業材料的表面電阻。
通道數 | 1個通道 |
DC電流測量 |
20pA範圍(0.1fA解析度),精度:±(2.0 % rdg. +30位數)。 200pA範圍(1.0fA解析度),精度:±(1.0 % rdg. +30位數)。 2nA範圍(10fA解析度),精度:±(0.5 % rdg. +20位數)。 20nA範圍(100fA解析度),精度:±(0.5 % rdg. +10位數)。 200nA範圍(1pA解析度),精度:±(0.5 % rdg. +10位數)。 2μA範圍(10pA解析度),精度:±(0.5 % rdg. +10位數)。 20μA範圍(100pA解析度),精度:±(0.5 % rdg. +10位數)。 200μA範圍(1nA解析度),精度:±(0.5 % rdg. +10位數)。 2mA範圍(1nA解析度),精度:±(0.5 % rdg. +30位數)。 |
電阻測量 | 50Ω - 2 × 1019Ω |
設定電壓範圍(精度) |
0.1 - 100.0V,解析度100mV,精度:±0.1 %設定值±0.05%
f.s.。 100.1 - 1000V,解析度1V,精度:±0.1 %設定值±0.05% f.s.。 1000 - 2000V,解析度1V,精度:±0.2 %設定值±0.10% f.s.。 |
電流限制器 | 0.1 - 250.0V:5 / 10 / 50mA,251 - 1000V:5 / 10mA,到2000V:1.8mA。 |
測量時間設定 | 延遲:0 - 9,999ms。 |
功能 | 比較、平均、自行校正、治具容量開路修正、導線長度修正、表面電阻率、體積電阻率、電壓監測、接點檢測。 |
編程功能 | 可編程設定10種類型的放電、充電、測量及測量序列放電模式。 |
顯示幕 | 背光LCD、8行x 30字元、高壓警告指示燈。 |
介面 | USB、RS-232C、GP-IB、外部輸入/輸出(可切換NPN/PNP)。 |
電源 | 100 - 240V AC,50/60Hz,45VA。 |
- 詳細規格、配件、軟體及選購,歡迎洽詢。
- 300倍高的抗雜訊性能。
- 輸出測量電壓:最大2,000V。
- 最大的顯示值:2×1019Ω。
- 最小的解析度:0.1fA。
- 最快的測量速度:6.4ms。
- 內建外部輸入/輸出、RS-232C、GP-IB及USB介面。
- 靈活而多用途的設計:高阻計、靜電計、皮安培計、紅外線測量儀。
- 搭配選購的電極,可測量各種材料的電阻。
- HIOKI SM系列高阻計為高電阻、超低電流檢測設備,解析度0.1fA,適用於精密精準的生產線測試。
- 為了適應具有日益增高的擊穿電壓的車輛元件,SM7120為市面第一台能輸出測量電壓2,000V的絕緣測試器。
- 測量工業材料的表面電阻。
