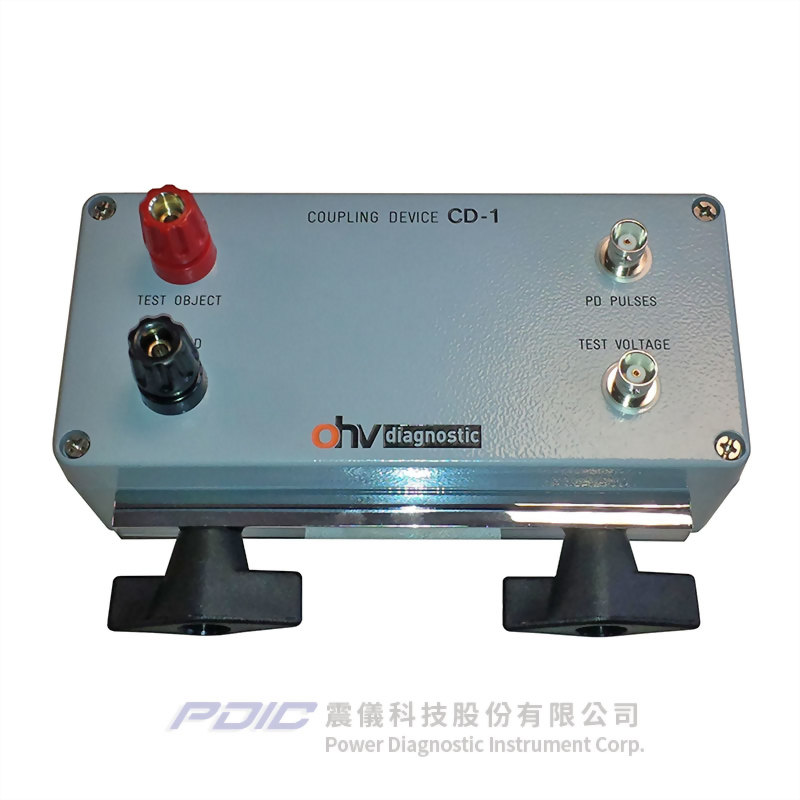

局部放電信號去耦合測量阻抗
型號 :
CD-1
- 用於將局部放電電流脈衝信號，透過在標準測量電路中的耦合電容器去耦合及轉換為電壓脈衝信號，以傳輸到局部放電測量儀器。
- 提供額外的信號輸出，用於電壓測量及與測試電壓同步，以進行相位分析測量。

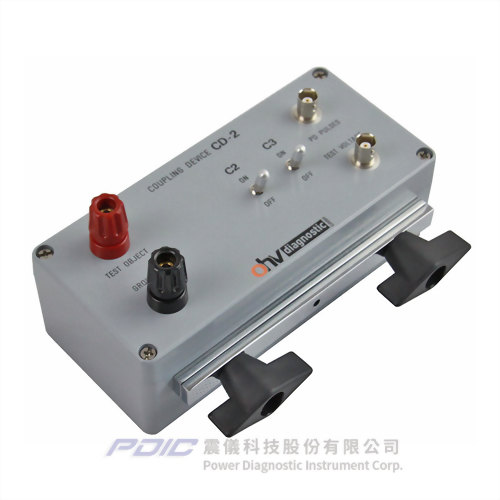

- 提供2種機型：電壓輸出具固定的低電壓容量（CD-1）或可切換為不同的容量（CD-2）。
- 變壓器的信號頻寬＞20MHz＠50Ω，較低的截止頻率＜100kHz。
- 內建過電壓保護電路。
- 以強固的夾軌器或端子接地。
- 信號輸入：待測裝置、接地。
- 信號輸入連接頭：桿夾，4mm插口，外部直徑6mm。
- 信號輸出：局部放電脈衝、測試電壓。
- 信號輸出連接頭：BNC插口（母頭）。
- 體積：長174mm x寬114mm x高87mm。
- 重量：1.1kg。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
