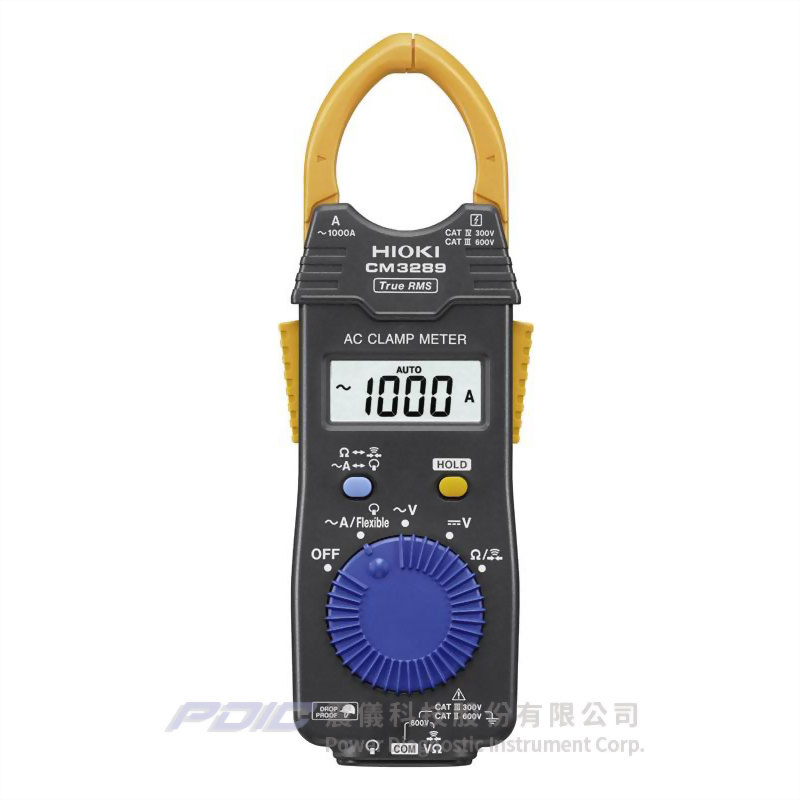

1000A真有效值交流電流鉤錶

型號 : CM3289

  • CM3289為接替3280-20F的採用真有效值測量法的1000A AC交流鉤錶,電流測量範圍42A - 1,000A AC(搭配連接可撓式交流電流鉤錶CT6280可達4,200A AC)。
  • 創新的鉤錶口部曲線造型設計,能迅速鉤接使用傳統鉤錶無法鉤接進入的狹小測量點,而能方便快速的進行測量。
    • CAT IV 300V(電流)。
    • CAT III 600 V(電流)。
    • CAT III 300 V(電壓)。
    • CAT II 600 V(電壓)。
  • 主要特點:
    • 與機型3280-10F的差異(請點擊“應用”標籤,參考兩種測量方法的比較影片):
      • 3280-10F採用整流平均值法測量基頻波形成份。
      • CM3289採用真有效值法,甚至能測量諧波波形成份:
        • CM3289採用真有效值測量法,依據一種有效值(RMS)計算方程式計算及顯示包括諧波成份的波形,能精準的測量即使是失真的波形。
        • 真有效值測量法可產生精準的顯示數值,即使是在測量失真的波形時,例如,配備逆變器的裝置或開關式電源供應器。
      • 外觀設計扁平瘦長,比機型3280-10F的厚度9.5mm更薄,僅厚8.3mm,可放在口袋內。
    • 與機型3280-10F的相同特點
      • 寬廣的操作溫度範圍-25 °C - 65 °C。
      • 機身強固,能耐1m高度摔落至水泥地板。

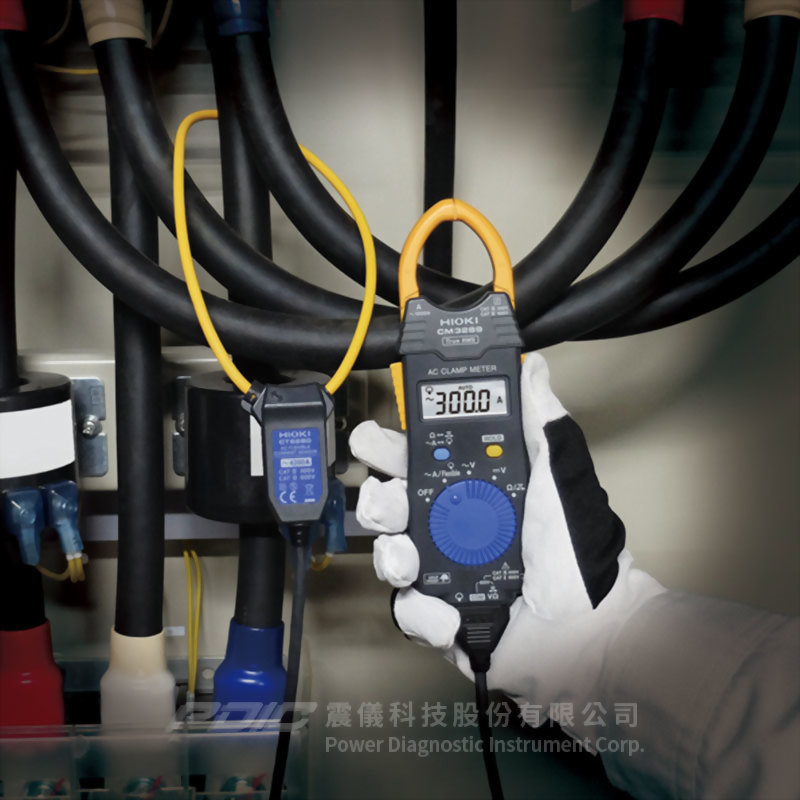

      • 搭配連接可撓式交流電流鉤錶CT6280(口徑130mm)時,可測量過去不可能測量到的在導線對或纏繞或複雜接線的電流達4,200A AC。
      • 除了交流電流測量外,還可執行電壓、電阻測量及導通性檢測。
      • 小巧而扁平瘦長、強固而耐操的機身設計,適用於惡劣和極端的溫度環境,為任何電氣技術人員隨身必備的檢測工具。
  • 可執行的測量:
    • 交流電流。
    • 測量大線徑導線或大電流(搭配連接口徑130mm的CT6280可撓式交流電流鉤錶,可測量電流達4200A AC)。
    • 交流電壓。
    • 直流電壓。
    • 電阻。
    • 導通性檢測。

  • CM3289交流鉤錶規格:
交流測量法 真有效值
鉤錶口徑 φ33mm,厚度8.3mm
最大的對地額定電壓 口部:CAT IV 300V,CAT III 600V;電壓測量終端CAT III 300V,CAT II 600V。
交流電流 42.00A / 420.0A / 1000A(±1.5% rdg.±5位數)
頻率 40Hz - 1kHz
交流電壓 4.200V - 600V,4個範圍(±1.8% rdg.±7位數)
頻率 45Hz - 500Hz
直流電壓 420.0mV - 600V,5個範圍(±1.0% rdg.±3位數)
電阻 420.0Ω - 42.00MΩ,6個範圍(±2.0% rdg.±4位數)
導通性檢測 420.0Ω(±2.0% rdg.±4位數);蜂鳴器報響臨界值:50Ω ± 40Ω或更低
顯示更新率 400ms
操作溫度/濕度 −25°C - 65°C / 80% RH或更低(無凝露)
存放溫度/濕度 −25°C - 65°C,80% RH或更低(無凝露)
耐摔落高度 1m(摔落到水泥地上)
符合安規 EN 61010,EMC : EN 61326
功能 讀值保持、自動省電功能
電源 硬幣式鋰電池CR2032×1
續航力 70小時
體積/重量 寬57 × 高181 × 深16mm / 100g

  • CT6280可撓式交流電流鉤錶規格:
鉤錶口徑 φ130mm,導線橫截面直徑5mm,末端直徑7mm
交流電流 420.0A / 4,200A(±3.0% rdg.±5位數)
導線長度 800mm

  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 與機型3280-10F的差異(請點擊“應用”標籤,參考兩種測量方法的比較影片):
    • 3280-10F採用整流平均值法測量基頻波形成份。
    • CM3289採用真有效值法,甚至能測量諧波波形成份:
    • CM3289採用真有效值測量法,依據一種有效值(RMS)計算方程式計算及顯示包括諧波成份的波形,能精準的測量即使是失真的波形。
    • 真有效值測量法可產生精準的顯示數值,即使是在測量失真的波形時,例如,配備逆變器的裝置或開關式電源供應器。
    • 外觀設計扁平瘦長,比機型3280-10F的厚度9.5mm更薄,僅厚8.3mm,可放在口袋內。
  • 與機型3280-10F的相同特點:
    • 寬廣的操作溫度範圍-25 °C - 65 °C。
    • 機身強固,能耐1m高度摔落至水泥地板。
    • 搭配連接可撓式交流電流鉤錶CT6280(口徑130mm)時,可測量過去不可能測量到的在導線對或纏繞或複雜接線的電流達4,200A AC。
    • 除了交流電流測量外,還可執行電壓、電阻測量及導通性檢測。
    • 小巧而扁平瘦長、強固而耐操的機身設計,適用於惡劣和極端的溫度環境,為任何電氣技術人員隨身必備的檢測工具。

  • CM3289的介紹:

  • 平均值與真有效值測量法的差異:

相關產品

1000A交流電流鉤錶

型號 : 3280-10F

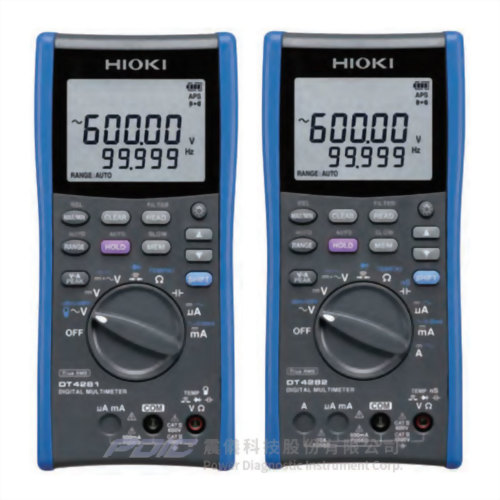

數位式高精度萬用電錶

型號 : DT4281/DT4282

便攜型鉤式電力記錄器

型號 : PW3360-20/PW3360-21

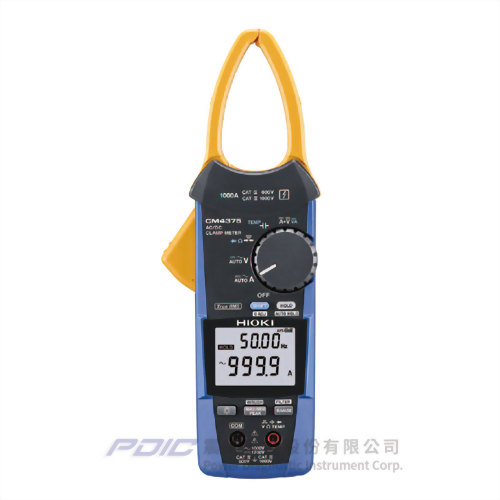

1000A真有效值交直流電流鉤錶
