接地電阻鉤錶(*圓角矩形鉗口頭部)
型號 :
C.A 6418
- C.A 6418為帶有圓角矩形鉗口頭部的接地測試鉤錶，可夾在矩形接地銅排上測試接地迴路 - 適用於各類型接地銅排。
- 迴路電阻測量範圍：0.01 – 1200Ω。
- 洩漏電流測量範圍：0.5mA – 20A。
- 可同時顯示接地迴路電阻與洩漏電流。
- 可設定Ω與A的警報。
- 具備大型OLED顯示幕，可於各種照明條件下提供180°角度的可視性，而且操作特別簡單。。
- 可儲存300筆標記時間與日期的測量值。
- 當鉗口打開時，畫面自動保持顯示測量的數值。
- 開機時，自動校正鉗口間隙。
- 再校正無須寄回工廠。
- 應用：
- C.A 6418可用於快速的測試接地迴路，無論類型為何。

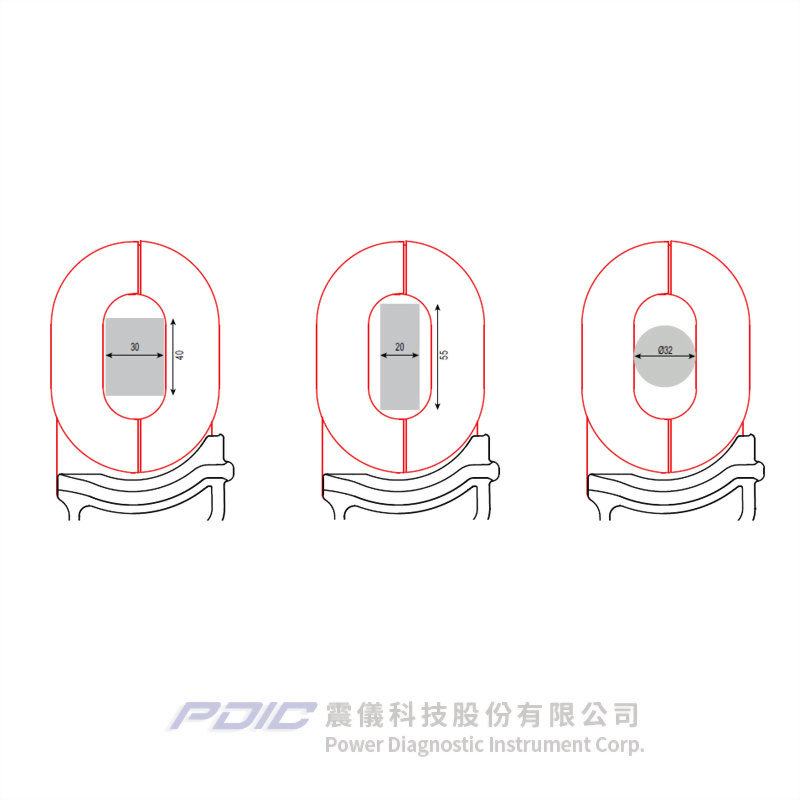

- C.A 6418的鉗口容量，可夾在30 x 40mm與20 x 55mm的矩形接地銅排及線徑32mm的導線上進行測量。
- 符合人體工學的創新設計，例如：大型OLED顯示幕，可於各種照明條件下提供180°角度的可視性，而且操作特別簡單。
- 鉗口打開時的“預先保持”功能及開機時鉗口間隙的“自動校正”，可確保使用C.A 6418進行測量時的最佳化處理。
| 迴路電阻測量 | ||
| 測量範圍 | 解析度 | 精度 |
| 0.010 - 0.099Ω | 1mΩ | ± (1.5 % R* + 0.01Ω) |
| 0.10 - 0.99Ω | 10mΩ | ± (1.5 % R + 2 r) |
| 1 - 49.9Ω | 100mΩ | ± (1.5 % R + 2 r) |
| 50 - 149Ω | 1Ω | ± (2.5 % R + 2 r) |
| 150 - 245Ω | 5Ω | ± (5 % R + 2 r) |
| 250 - 440Ω | 10Ω | ± (10 % R + 2 r) |
| 450 - 640Ω | 10Ω | ± (15 % R + 2 r) |
| 650 - 1,200Ω | 50Ω | ± (20 % R + 2 r) |
| 無載電壓 | ≤ 4.5mV@2,083Hz | |
| 電流測量 | ||
| 測量範圍 | 解析度 | 精度 |
| 0.5 - 9.995mA | 50μA | ± (2 % R + 200μA) |
| 10.00 - 99.90mA | 100μA | ± (2 % R + r) |
| 100.0 - 299.0mA | 1mA | ± (2 % R + r) |
| 0.300 - 2.990A | 10mA | ± (2 % R + r) |
| 3.00 - 20.00A | 100mA | ± (2 % R + r) |
| 設定 | ||
| 警報 | 可設定Ω與A的警報 | |
| 蜂鳴器 | 啟用 | |
| 讀值保持 | 手動或自動預先保持模式 | |
| 自動關機 | 啟用/停用 | |
- 顯示幕：152段OLED顯示幕，顯示範圍48 x 39mm。
- 儲存：300筆標記時間日期的測量值。
- 電源：4 x 1.5V LR6 AA鹼性電池或4 x NiMH電池。
- 電池續航力：2,400次測量 x 30秒/次。
- 校正：啟動時自動。
- 防護等級：IP40。
- 符合安規：IEC 61010 100V CAT IV，150V CAT III。
