5kVAC及6kVDC或5/15/20kVDC交/直流絕緣耐壓測試器/高阻計

型號 : PAD56/PM5/PM15-2/PM20

  • 輕量、結構強固,適於現場長年的操作使用。
  • 配備容易讀取的指針錶及操作便利的控制介面。
  • 測試應用:
    • 專用於測試開關設備、電纜、馬達、變壓器、發電機及其它許多電氣設備的絶緣。
    • 提供的機型具額外的測試功能,包括:
      • 介質耐壓測試。
      • 洩漏電流測量。
      • 流過待測裝置接地絕緣的洩漏電流或絕緣電阻位準。
    • 提供優異的輔助裝置,可偵測電纜故障。
    • 適用於各類電氣設備的預測性、預防性維護。

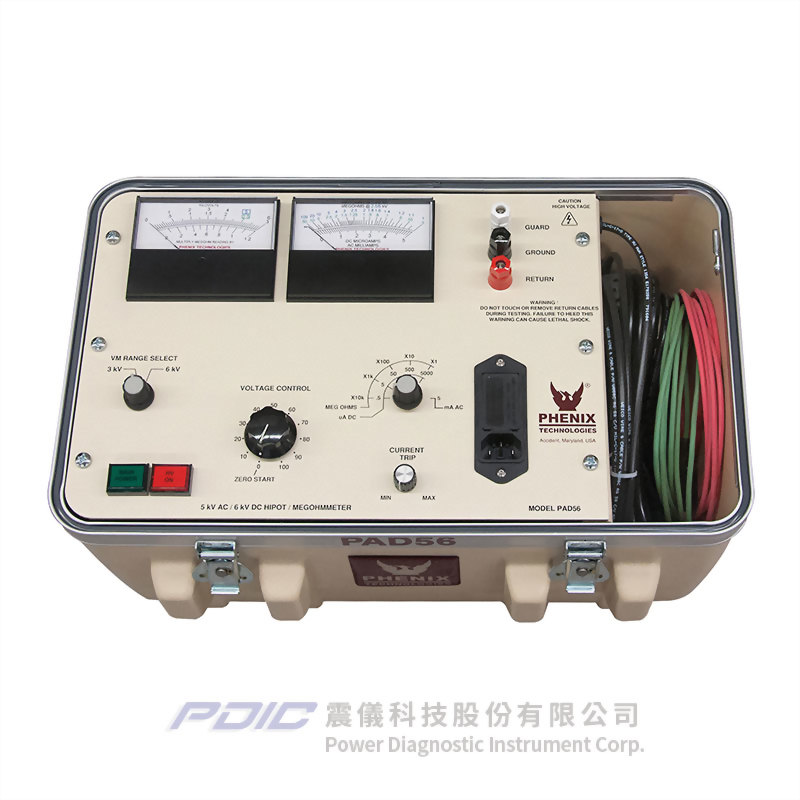

  • 機型PAD56:
    • AC及DC測試性能:5kV AC及6kV DC。
    • 洩漏電流測量:0.01 - 5,000µA DC,0.1 - 5mA AC。
    • 絶緣電阻測量數值達1,000,000MΩ@測試電壓2.5或5kV DC。
  • 機型PM15-2:
    • DC測試性能:15kV DC。
    • 洩漏電流測量:0.01 - 2,000µA DC。
    • 絶緣電阻測量數值達3,000,000MΩ@測試電壓5、10或15kV DC。

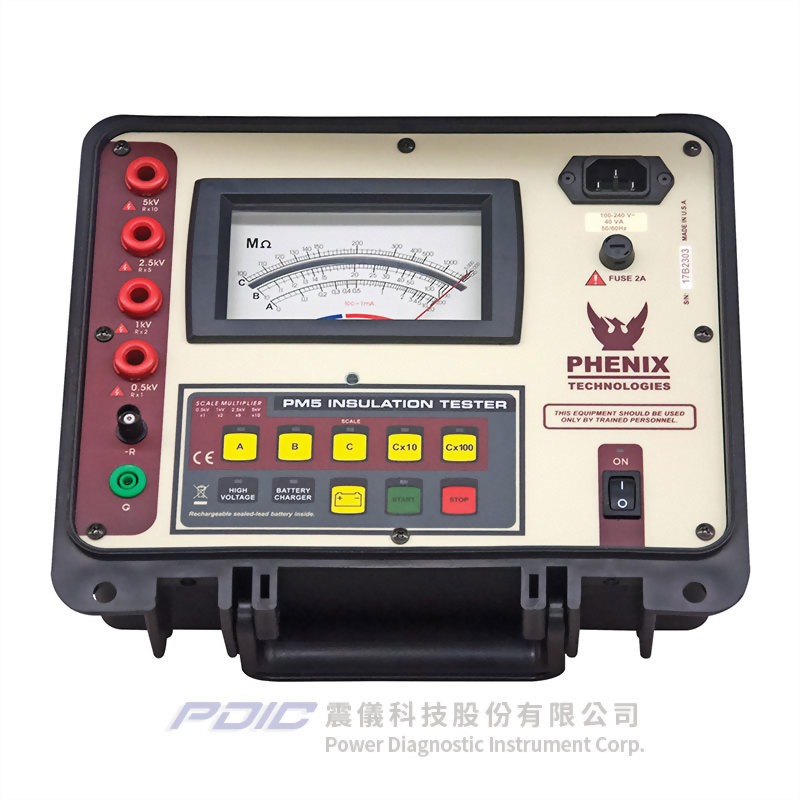

  • 機型PM5:
    • DC測試性能:5kV DC。
    • 絶緣電阻測量數值達10,000,000MΩ@測試電壓0.5、1、2.5或5kV DC。

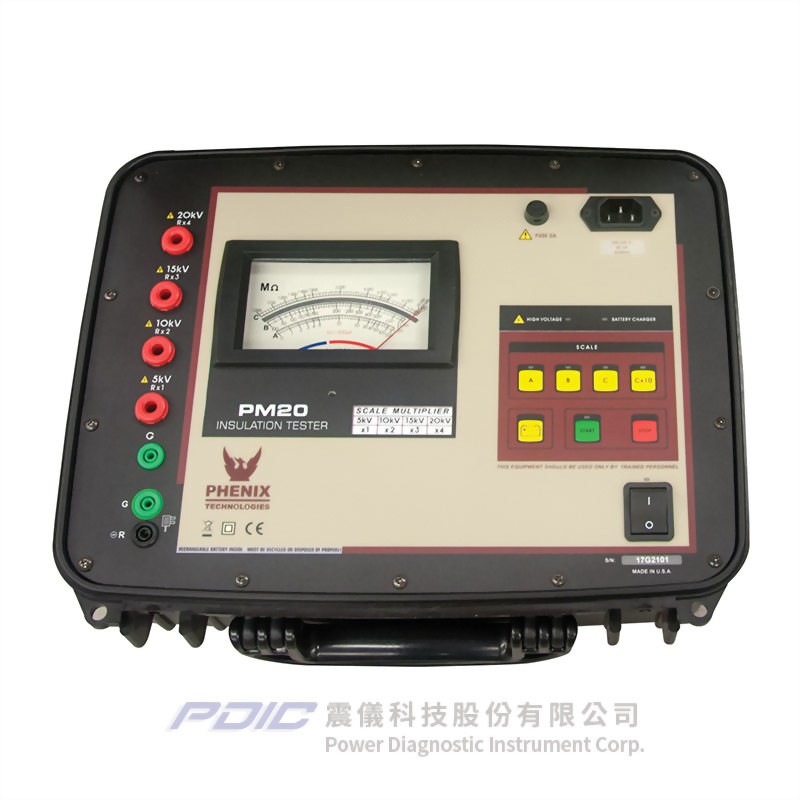

  • 機型PM20:
    • DC測試性能:20kV DC。
    • 絶緣電阻測量數值達4,000,000MΩ@測試電壓5、10、15或20kV DC。



  • 絶緣電阻測量:
    • PAD56:數值達1,000,000MΩ@測試電壓2.5kV或5kV DC(提供使用其它測試電壓的換算因數)。
    • PM15-2:數值達3,000,000MΩ@測試電壓5kV、10kV、15kV DC(提供使用其它測試電壓的換算因數)。
    • PM5:數值達10,000,000MΩ@測試電壓0.5kV、1kV、2.5kV、5kV DC(提供使用其它測試電壓的換算因數)。
    • PM20:數值達4,000,000MΩ@測試電壓5kV、10kV、15kV、20kV DC(提供使用其它測試電壓的換算因數)。
  • 洩漏電流測量:
    • PAD56:0.01 - 5,000µA DC,0.1 - 5mA AC。
    • PM15-2:0.01 - 2,000µA DC。
  • 輸入:
    • PAD56:120VAC,60Hz,單相,0.3A;或230VAC,50/60Hz,單相,0.15A。
    • PM15-2:120VAC,60Hz,單相,1A;或230VAC,50/60Hz,單相,0.5A。
    • PM5:內部可充電電池或輸入電源100-240VAC,50/60Hz。
    • PM20:內部可充電電池或輸入電源100-240VAC,50/60Hz。
  • 輸出:
    • PAD56:≈0 - 5kV AC,0 - 5mA;≈0 - 6kV DC,0 - 5mA,負輸出,正接地。
    • PM15-2:≈0 - 15kV DC,0 - 2mA,負輸出,正接地。
    • PM5:0.5kV、1kV、2.5kV、5kV DC。
    • PM20:5kV、10kV、15kV、20kV DC。
  • 測量儀錶:
    • PAD56:3½”指針錶,精度:±2% f.s.。
    • PM15-2:3½”指針錶,精度:±2% f.s.。
    • PM5:4”指針錶,精度:±2% f.s.。
    • PM20:4”指針錶,精度:±2% f.s.。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 輕量、結構強固,適於現場長年的操作使用。
  • 配備容易讀取的指針錶及操作便利的控制介面。
  • 機型PAD56:
    • AC及DC測試性能:5kV AC及6kV DC。
    • 洩漏電流測量:0.01 - 5,000µA DC,0.1 - 5mA AC。
    • 絶緣電阻測量數值達1,000,000MΩ@測試電壓2.5或5kV DC。
  • 機型PM15-2:
    • DC測試性能:15kV DC。
    • 洩漏電流測量:0.01 - 2,000µA DC。
    • 絶緣電阻測量數值達3,000,000MΩ@測試電壓5、10或15kV DC。
  • 機型PM5:
    • DC測試性能:5kV DC。
    • 絶緣電阻測量數值達10,000,000MΩ@測試電壓0.5、1、2.5或5kV DC。
  • 機型PM20:
    • DC測試性能:20kV DC。
    • 絶緣電阻測量數值達4,000,000MΩ@測試電壓5、10、15或20kV DC。

  • 專用於測試開關設備、電纜、馬達、變壓器、發電機及其它許多電氣設備的絶緣。
  • 提供的機型具額外的測試功能,包括:
    • 介質耐壓測試。
    • 洩漏電流測量。
    • 流過待測裝置接地絕緣的洩漏電流或絕緣電阻位準。
  • 提供優異的輔助裝置,可偵測電纜故障。
  • 適用於各類電氣設備的預測性、預防性維護。

  • PHENIX介紹:

相關產品

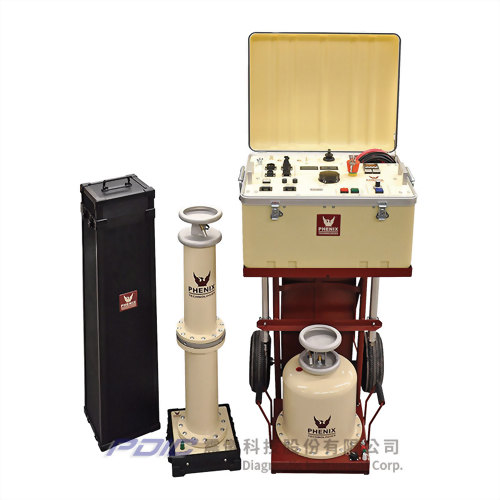

50kVAC/70kVDC或100kVAC/120kVDC交/直流絕緣耐壓測試器
