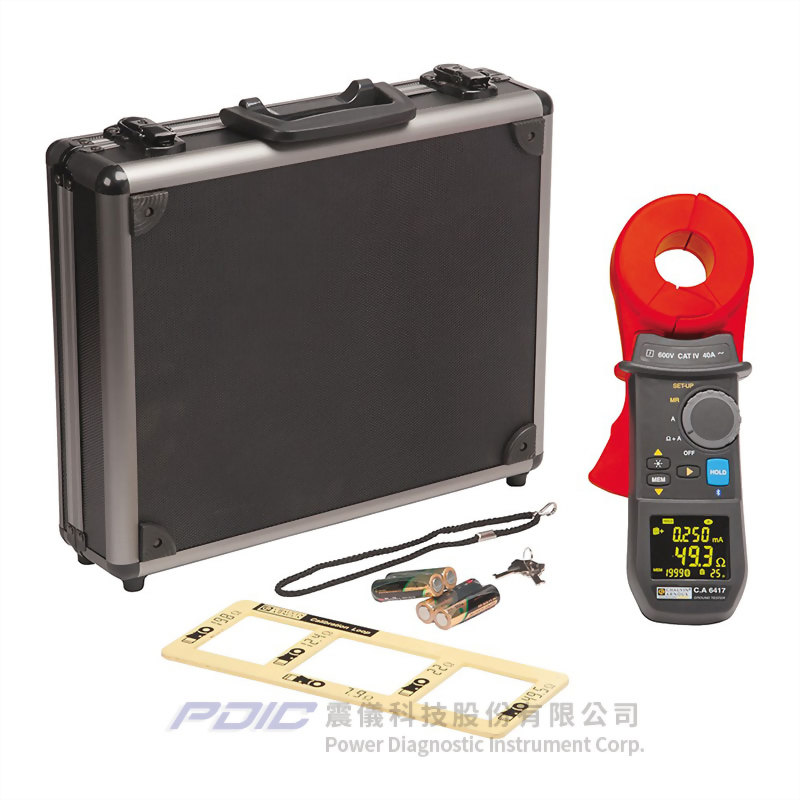

鉤式接地電阻計

型號 : C.A 6416/C.A 6417

  • C.A 6416與C.A 6417鉤式接地電阻計,適用於快速、安全的進行專業的接地迴路測試。
  • 系統簡介:
    • 符合人體工學的設計:
      • 35mm鉗口直徑,設計強固耐用,適合每天使用。
      • 具力量補償作用的觸發按鈕,只須使用最小的力氣,便能讓鉗口保持張開,可使手部操作最適化,減輕疲勞感。
    • 藍牙通訊:
      • C.A 6417具藍牙通訊功能。
    • 大型多功能OLED顯示幕:
      • 更好的對比度、更銳利的影像及180°的可視角度,在各種環境條件下,都能清楚識讀。
      • 提供顯示單一測量結果畫面的標準模式及分別顯示3個測量結果畫面的進階模式(測量結果、接地電壓、電阻與迴路電感值)。
    • 預先保持模式:
      • 當鉗口打開時,畫面自動保持顯示當前測量的數值。
    • 安全性 - 安全第一的接地電壓功能:
      • 透過將迴路阻抗乘以洩漏電流值,鉤表便能提供預估的接地電壓。
      • 為確保操作安全性,假如電壓超過儲存的臨界值,即閃爍顯示警報符號與警報臨界值;假如啟用警報功能,當測量的接地電壓大於臨界值時,蜂鳴器便發報一個高音警示信號。
    • 轉置阻抗:
      • 可計算轉置到網路頻率的阻抗,這在測量低電阻值時很有用,藉著減少由設備的電感部產生的誤差,可確保優異的測量精度。
  • 特點:
    • 顯示接地電壓。
    • 強制補償系統。
    • 更快速實用的自動預保持模式(當鉗口打開時,畫面自動保持顯示當前測量的數值)。
    • 自動校正鉗口開度。
    • 可以再校正而不必寄回工廠。
    • 可設定Ω、A及V的警報。
    • 危險電壓警報。
    • 迴路電阻測量:範圍0.01 - 1,500Ω。
    • 接地電感測量:範圍10 - 500μH。
    • 洩漏電流測量:範圍0.2mA - 40A。
    • 可儲存最多2,000筆標記日期的測量值。
    • GTC與DataView分析及報告建立軟體。
  • 軟體:

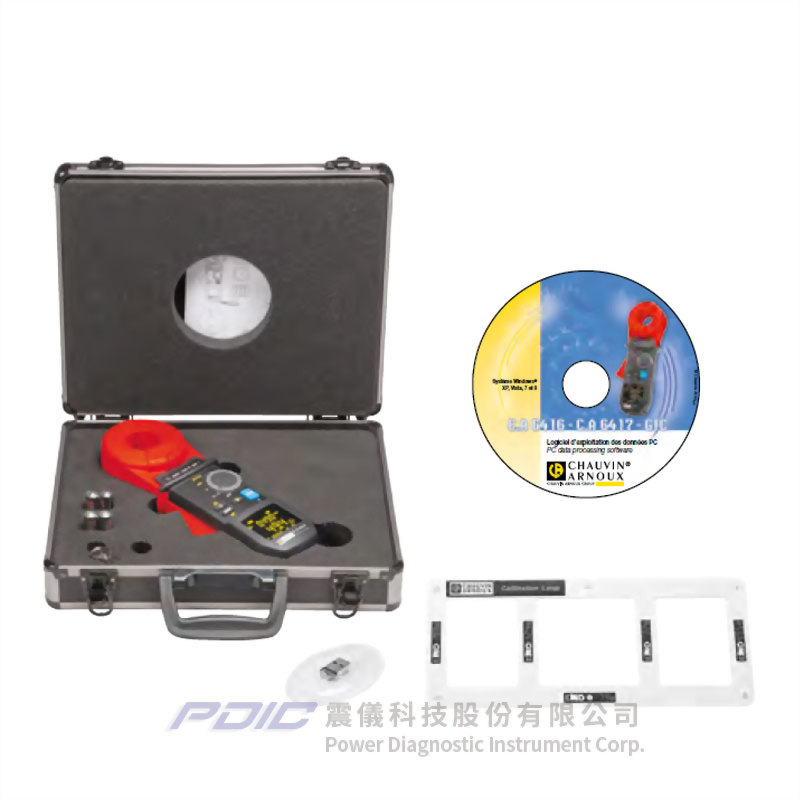

    • 包含全方位功能的DataView處理軟體或GTC軟體,可用於設定、校正C.A 6416與C.A 6417鉤錶及設置測量、頻率等參數。
    • 操作簡單的DataView及GTC軟體功能:
      • 直接進入鉤錶內記錄的資料。
      • 直接進入鉤錶的設定。
      • 直接進入使用不同的測量功能:命名、檢視實時資料、選擇測量活動。
    • 適用於Android行動裝置:
      • 可在平板電腦或智慧型手機直接讀取測量資料,並可使用GPS地理定位功能立即找出與測量資料對應的地點。
      • 可透過Email發送測量報告。
  • 應用:
    • 在都市區進行接地測量:
      • 可在一個並聯的接地系統執行選擇性的測量,而不必斷開導體的連接或甚至是不用設置接地棒。在有固定間隔的接地連接或一個地下接地迴路的情形下,使用接地鉤表測量低數值,能讓您檢查測試的迴路導體的導通性。
    • 在中壓/低壓設備上的並聯接地進行測量:
      • 為確認在整個配電網路上的接地品質,是利用所有並聯的區域接地建立成一個擴大的接地:電線杆接地、建築物接地等。
    • 在都市區及/或有法拉第籠的建築物進行接地測量:
      • 在接地系統包含許多並聯的接地連接的都市區建築上,及在裝有敏感電子設備的建築物內,是採用一個連接到多個接地點的接地導體網路,來幫助均衡機箱接地的電位,特別是在發生暴風雨時。
    • 在通訊線路進行測量:
      • 為保護通訊線路不受干擾影響,通訊線業者是在連接到接地的導線全長採用傳導護套,以將導線隔離。確實,在外部電磁場干擾影響下,包含許多導體的通訊線路,會受到干擾連接設備的雜散電流影響,此種電流,稱為共模,通常流出到接地。
    • 在鐵路進行測量:
      • 鐵道通常有良好的雷擊與電壓突波保護,帶有懸鏈線的電線杆、鐵軌及有時甚至是柵欄,都連接到接地,此外,為得到一個較低的接地電阻,電線杆、鐵軌及柵欄,都互相連接,以建立一個有多個接地並聯設置的網路。
    • 在地下或地面管道進行接地測量:
      • 管道的接地連接,是使用一個藉由接地迴路與小電流或洩漏電流測量方式的接地鉤錶進行檢查。
      • 在管道的應用方面,幾個獨立但鄰近的接地網路的存在,可能造成電位的明顯差異,導致危險的雜散電流,為避免此種情況,要設置特殊的連接,以使幾個不同的接地網路互相連接,從而保證其電位均等。

機型 C.A 6416 C.A 6417
迴路電阻顯示,
1,500次計數
測量範圍(Ω) / 解析度(Ω) / 精度
0.010 - 0.099 / 0.001 / ±1.5 % ±0.01
0.10 - 0.99 / 0.01 / ±1.5 % ±2r
1.0 - 49.9 / 0.1 / ±1.5 % ±r
50.0 - 99.5 / 0.5 / ±2 % ±r
100 - 199 / 1 / ±3 % ±r
200 - 395 / 5 / ±5 % ±r
400 - 590 / 10 / ±10 % ±r
600 - 1,150 / 50 / 約20 %
1,200 - 1,500 / 50 / 約25 %
頻率 測量頻率2,083Hz
轉置頻率50、60、128或2,083Hz
迴路電感測量顯示 測量範圍(μH) / 解析度(μH) / 精度
10 - 100 / 1 / ±5 %±r
100 - 500 / 1 / ±3 %±r
接地電壓顯示 測量範圍(V) / 解析度(V)
0.1 - 4.9 / 0.1
5.0 - 49.5 / 0.5
50.0 - 75.0 / 1
電流顯示,
4,000次計數
測量範圍(A) / 解析度(A) / 精度
0.200 - 0.999mA / 1μA / ±2 % ±50μA
1.000 ~ 2.990mA - 3.00 ~ 9.99mA / 10μA / ±2 % ±50μA
10.00 ~ 29.90mA - 30.0 ~ 99.9mA / 100μA / ±2 % ±r
100.0 ~ 299.0mA - 0.300 ~ 0.990A / 1mA / ±2 % ±r
1.000 ~ 2.990A - 3.00 ~ 39.99A / 10mA / ±2 % ±r
設定
模式 標準或進階模式
警報 可設定Ω、A及V的警報
蜂鳴器 啟用
讀值保持 手動或自動預保持
自動關機 啟用 / 停
一般規格
顯示幕 152段OLED顯示幕,顯示範圍48 x 39mm
最大的鉗口直徑 φ 35mm
儲存 300筆標記日期的測量 2,000筆標記日期的測量值
通訊 藍芽class 2
電源 4 x 1.5 V LR6 AA鹼性電池或4 x NiMH電池
電池續航力 每次測量30秒,計1,440次測
校正 啟動時自動
符合安規 IEC 61010 600V CAT IV
防護等級 IP40
  • 詳細規格、配件、軟體及選購,歡迎洽詢。
