攜帶式夾管型時差式超音波流量計/熱能錶

型號 : Portaflow 333 (PF333)

  • Portaflow 333(PF333)攜帶型夾管式超音波流量計/熱能錶,適合密閉管道的流量測量應用,安裝時,不干擾製程,也無須停機,能簡單、精準、快速的從管道外部進行液體流量與水力能源測量–透過其容易操作的選單與簡單的設定,開箱幾分鐘內便可得到測量結果。
  • 非侵入式、輕巧、強固、可靠,機身IP54防護等級,配備IP67防護等級攜行箱,能在工業環境中提供長久穩定的性能。

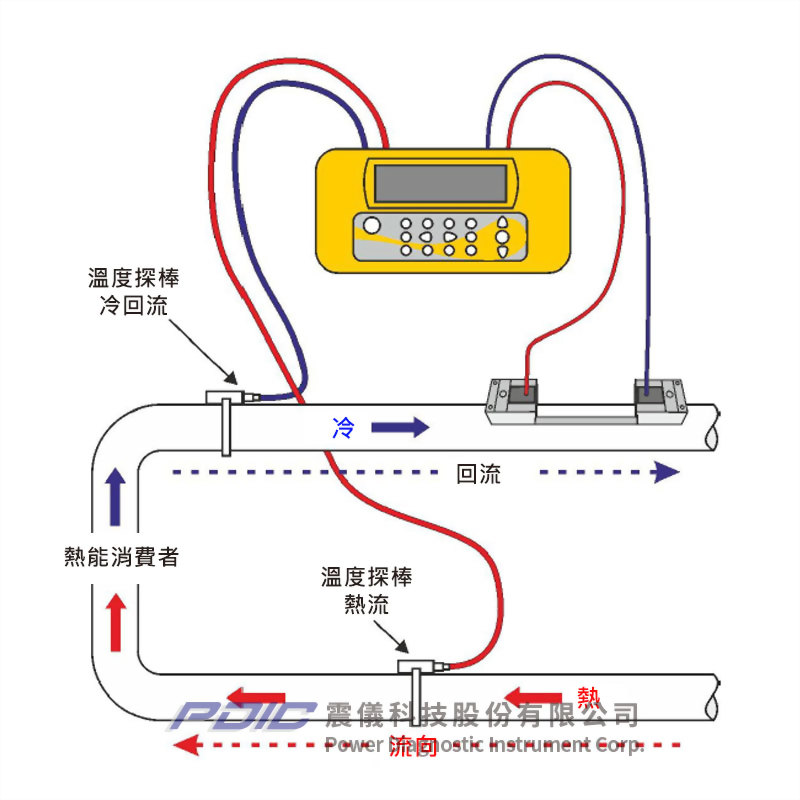

  • 運用超音波測量流速及藉由夾管式溫度感測器測量流動溫度與回流溫度。
  • 可測量能量消耗率與總消耗能量,其熱能計算的設計,符合EN1434量熱標準第6部份。
  • 亮點:
    • 超音波交叉相關時差法流量測量系統。
    • 雷諾數修正。
    • 安裝容易。
    • 選單設定,操作簡單。
    • 夾管式流量及溫度感測器。
    • 流量測量:提供高溫感測器選購。
    • 熱能錶模式:配備溫度感測器。
    • 改良的資料記錄功能:可記錄標記日期的熱能與流量。
  • 其它特點:
    • 配備大型易讀的240 x 64像素背光圖形式顯示幕,高對比,白底黑字(背光可關閉)。
    • 可透過16按鍵控制面板進行設定。
    • 流速測量範圍:0.1m/秒- 20m/秒,雙向,依管徑而定。
    • 提供2組適用於外徑13mm - 2000mm管道的傳感器類型。
    • 可使用可充電NiMH電池或主要電源操作。
    • CE認證。
  • 資料記錄:
    • 200,000個資料點及12個命名的測量地點。
    • 可設定的記錄間隔:5秒-1小時。
    • 可經USB或RS232將記錄的資料以CSV格式下載到個人電腦,並可匯入Excel。
    • 可記錄應用的詳細資訊、時間、日期、流量、正向總流量、逆向總流量、流速、流動端溫度、回流端溫度、溫差、功率、總能量、信號品質、信號雜訊比、信號狀態。
  • 應用:
    • 適用的產業:
      • 處理、建築物服務、能源管理、發電、化學、製藥、石化、食品。
    • 適用的液體類型:
      • 飲用水、河水、冷卻水、去礦物質水、水/乙二醇溶液、液壓油、柴油與燃料油、化學製品、石油產品。
    • 適用的項目:
      • 暖通空調和能源系統審計、檢查系統儀錶、泵浦驗證、鍋爐測試、洩漏檢測、過濾器尺寸調整、超純水測量、重質燃料油計量、冷凝水測量、平衡系統、現地清洗評估、消防系統測試、液壓系統測試。

  • 測量技術:
    • 採用超音波交叉相關時差法,進行流量測量。
    • 使用PT100 Class B 4線式溫度感測器,測量流動溫度與回流溫度。
  • 符合熱能錶(熱量錶)標準:熱能計算的設計,符合EN1434量熱標準第6部份。
  • 溫度感測器:夾管型PT100 Class B 4線式,範圍0°C–200°C,解析度0.1°C,最小溫差0.3°C。
  • 攜行箱:配備硬式耐磨IP67防護等級攜行箱。
  • 搭配A組傳感器:適用於外徑13mm - 115mm的管道。
  • 搭配B組傳感器:適用於外徑50mm - 2,000mm的管道。
  • 傳感器操作溫度:
    • A與B組:-20°C - +135°C。
    • 選購高溫型:-20°C - +200°C。
  • 最大流量測量:最小流量測量:100:1。
  • 資料通訊:USB,支援多數USB2.0 BOM驅動。
  • 機身:IP54防護等級。
  • 顯示幕:240 x 64像素背光圖形式顯示幕,高對比,白底黑字。
  • 最大流量測量:最小流量測量:100:1。
  • 4-20mA輸出:4-20mA與流量成比例的輸出,光隔離1500V,最大負載620Ω。
  • 3x脈衝輸出:脈衝或頻率,光隔離MOSFET電驛,最大電流150mA,隔離:>100V AC/DC。脈衝用於體積流量測量與警報,頻率用於流速測量。脈衝輸出可設定為總流量、能量、信號損失、低流量警報。
    • 體積流量模式:脈衝重複速率最高每秒50個脈衝(依脈衝寬度而定)。
    • 頻率模式:最大 的脈衝頻率200Hz。
    • 在最大頻率的流量:可由使用者設定。
  • 機身:IP54防護等級。
  • 攜行箱:IP67防護等級。
  • 電池續航力:充電2.5小時,可連續使用約14小時,依負載而定。
  • 精度:
    • 流速>0.2m/s及管內徑>75mm:±0.5% - ±2% rdg.。
    • 流速>0.2m/s及管內徑13mm - 75mm:±3% rdg.。
    • 流速<0.2m/s:±6% rdg.。
  • 顯示幕:240 x 64像素背光圖形式顯示幕,高對比,白底黑字(背光可關閉)。
  • 認證:
    • 符合安規:BS EN 61010。
    • EMC:BS EN 61326 - 1:2006;BS EN 61326-2-3:2006。
    • 電池充電器:EN61204 - 3。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 超音波交叉相關時差法流量測量系統。
  • 雷諾數修正。
  • 安裝容易。
  • 選單設定,操作簡單。
  • 夾管式流量及溫度感測器。
  • 流量測量:提供高溫感測器選購。
  • 熱能錶模式:配備溫度感測器。
  • 改良的資料記錄功能:可記錄標記日期的熱能與流量。
  • 配備大型易讀的240 x 64像素背光圖形式顯示幕,高對比,白底黑字(背光可關閉)。
  • 可透過16按鍵控制面板進行設定。
  • 流速測量範圍:0.1m/秒- 20m/秒,雙向,依管徑而定。
  • 提供2組適用於外徑13mm - 2000mm管道的傳感器類型。
  • 可使用可充電NiMH電池或主要電源操作。
  • CE認證。
  • 資料記錄:
    • 200,000個資料點及12個命名的測量地點。
    • 可設定的記錄間隔:5秒-1小時。
    • 可經USB或RS232將記錄的資料以CSV格式下載到個人電腦,並可匯入Excel。
    • 可記錄應用的詳細資訊、時間、日期、流量、正向總流量、逆向總流量、流速、流動端溫度、回流端溫度、溫差、功率、總能量、信號品質、信號雜訊比、信號狀態。

  • 適用的產業:
    • 水處理、建築物服務、能源管理、發電、化學、製藥、石化、食品。
  • 適用的液體類型:
    • 飲用水、河水、冷卻水、去礦物質水、水/乙二醇溶液、液壓油、柴油與燃料油、化學製品、石油產品。
  • 適用的項目:
    • 暖通空調和能源系統審計、檢查系統儀錶、泵浦驗證、鍋爐測試、洩漏檢測、過濾器尺寸調整、超純水測量、重質燃料油計量、冷凝水測量、平衡系統、現地清洗評估、消防系統測試、液壓系統測試。
