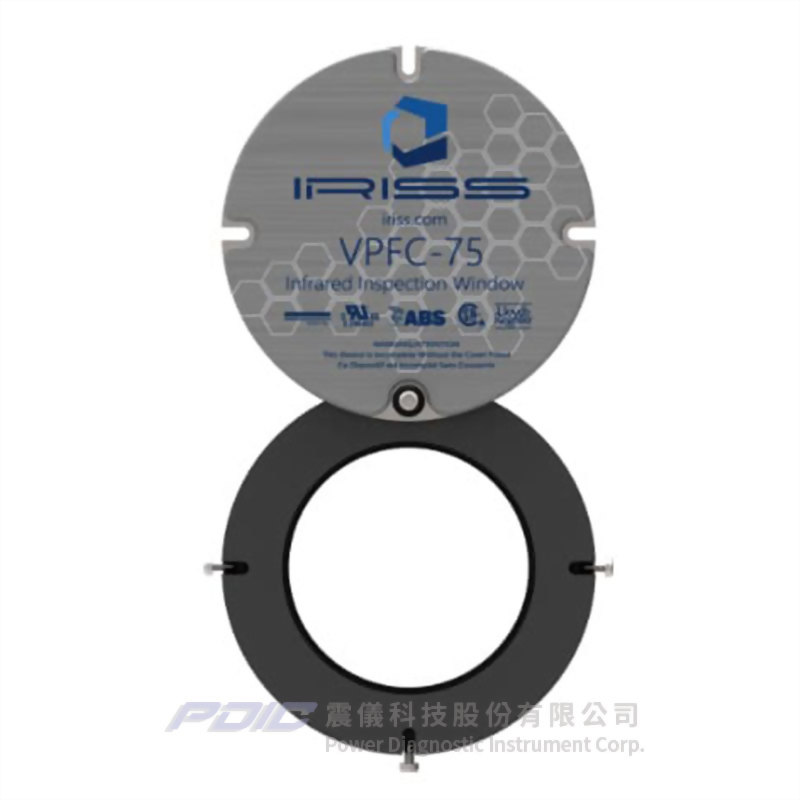

工業級晶體型紅外線觀測窗

型號 : VPFC-50/VPFC-75/VPFC-100

  • IRISS VPFC系列紅外線檢測窗經特殊塗層(固定晶體型觀察窗),能降低由水份/濕氣引起的傳輸漂移。
  • VPFC系列工業級紅外線視窗經特別設計,具備在惡劣工業環境下使用的穩定性,特別推薦給工業用戶。
  • 氟化鈣(CaF2)晶體的穿透率特性,適合較高溫度應用、短波與中波熱像檢測,也適用於可見光譜。
  • 中波到長波(7 - 14µm)的穿透率,典型介於40 - 50%之間,依紅外線熱像儀偵測器在不同波長的靈敏度而定。
  • 特點:
    • 適用任何熱像儀或電暈攝影機執行任何檢測:
      • VPFC系列適用任何熱像儀或電暈攝影機,以可見光、紫外線及紅外線模式,完全監測帶電電氣設備內部不受干擾的裝置與組件。
    • 環保密封設計:
      • VPFC系列紅外線視窗的結構,採用開關櫃等級尼龍塑膠,有鋁蓋及不銹鋼安裝螺絲。
      • 無縫特製墊圈,可確保維持NEMA 4/IP65防護等級。
    • 通過最高工業標準測試及認證:
      • IRISS紅外線視窗是業界最多認證的視窗,有適用於工業控制設備的IEEE(撞擊與負載)、UL、cUL、Lloyds、CSA 22.2 14-13;海事認證包括Lloyds、DNV及ABS(美國船級社)證書。
      • IRISS紅外線視窗也通過IEC 62271-200電弧閃光規範測試1.1第二個持續時間、IEC 60262271-200:63kA、IEC 60298附錄:63kA、IEEE C37.20.7 2B型:63kA等。
    • 完全在美國製造及組裝。



機型 VPFC-50 VPFC-75 VPFC-100
NEMA防護等級 IP65 / NEMA 4
電壓範圍 任何
操作溫度 -40°C - 273°C
主體與門蓋材質 UL 94 5VA尼龍(開關櫃等級塑膠);-40°C - 273°C;鋁門蓋
硬體 316不銹鋼
墊圈 UL 94 5VA TPE;-40°C - 273°C
鏡片材質 氟化鈣(CaF2)晶體,-100°C - 1400°C
觀測孔面積 直徑5.1cm 直徑7.6cm 直徑10.2cm
總面積 直徑9.1cm 直徑12.1cm 直徑15.1cm
總厚度 2.6cm
檢測性能及應用
中波紅外線
長波紅外線
紫外線(UV)
中壓/高壓應用
高溫應用
戶外應用
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 適用任何熱像儀或電暈攝影機執行任何檢測:
    • VPFC系列適用任何熱像儀或電暈攝影機,以可見光、紫外線及紅外線模式,完全監測帶電電氣設備內部不受干擾的裝置與組件。
  • 環保密封設計:
    • VPFC系列紅外線視窗的結構,採用開關櫃等級尼龍塑膠,有鋁蓋及不銹鋼安裝螺絲。
    • 無縫特製墊圈,可確保維持NEMA 4/IP65防護等級。
  • 通過最高工業標準測試及認證:
    • IRISS紅外線視窗是業界最多認證的視窗,有適用於工業控制設備的IEEE(撞擊與負載)、UL、cUL、Lloyds、CSA 22.2 14-13;海事認證包括Lloyds、DNV及ABS(美國船級社)證書。
    • IRISS紅外線視窗也通過IEC 62271-200電弧閃光規範測試1.1第二個持續時間、IEC 60262271-200:63kA、IEC 60298附錄:63kA、IEEE C37.20.7 2B型:63kA等。
  • 完全在美國製造及組裝。

  • 經特別設計,具備在惡劣工業環境下使用的穩定性,特別推薦給工業用戶。
  • 適合較高溫度應用、短波與中波熱像檢測,也適用於可見光譜。
  • 適用任何熱像儀或電暈攝影機,以可見光、紫外線及紅外線模式,監測戶內、外中/高壓帶電電氣設備內部的裝置與組件。

  • IRISS紅外線視窗產品簡介(一):

  • IRISS紅外線視窗產品簡介(二):
  • 相關產品

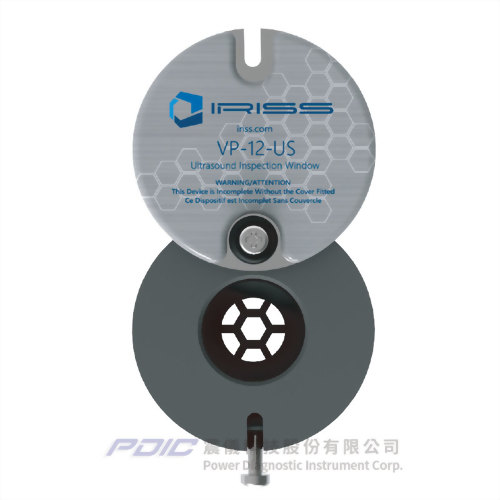

    工業級多功能超音波檢測窗

    型號 : VP-12-US

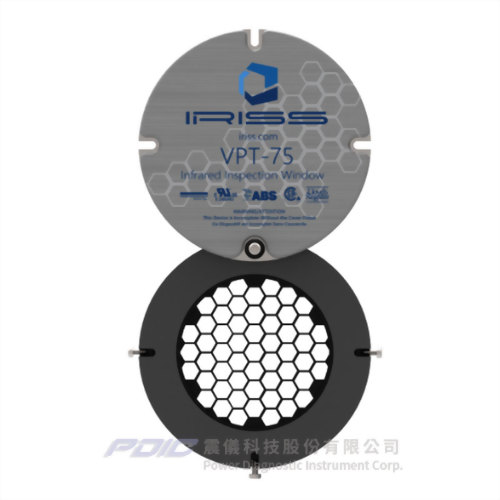

    工業級圓形紅外線觀測窗

    型號 : VPT-50/VPT-75/VPT-100

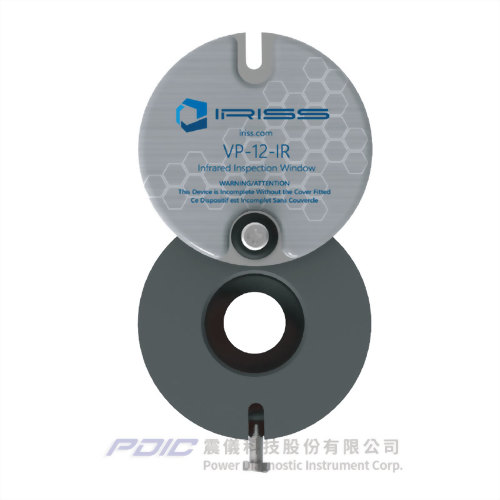

    超小型工業級圓形紅外線觀測窗
