IP67高階強固防水型三相電力品質分析儀

型號 : C.A 8436

  • 系統簡介:
    • Qualistar+系列依提供的功能及具有的連接端,分成以下兩類:
      • C.A 8331、C.A 8333:4個電壓及3個電流輸入。
      • C.A 8336、C.A 8436:5個電壓及4個電流輸入。
    • 全系列的共通優點是配備的一組12色套環,可用於識別導線及輸入端。
    • C.A 8436配備IP67等級連接端,可確保防水保護,也可搭配Qualistar全部現有的測量配件使用。
    • 外觀特點:
      • 電壓/電流輸入端可套上不同顏色的套環,以便識別。
      • 配備連接個人電腦的USB埠。
      • 實時顯示測量結果。
      • 超大型彩色TFT顯示幕,容易辨讀。
      • 可摺疊立架,能確保操作的穩定性。
      • 節省時間的操作:
        • 可透過輔助鍵直接進入主要功能(組態設置、螢幕快照...等)。
        • 可透過模式鍵直接進入主要的測量模式(諧波、電壓閃爍...等)。
  • 主要特點:
    • 可測量所有必要的電壓、電流及功率參數,以全面診斷電氣設備。
    • 可執行能量效率診斷所需的所有功率測量。
    • 可同步擷取及記錄所有的參數、暫態事件、警報及波形。
    • 經實用證明,操作簡單。
    • 5個電壓及4個電流輸入。
    • 提供10分鐘的啟動電流記錄模式。
    • 可計算失真功率。
    • IP67防塵防水等級,適合各種應用。
    • 最多可同時設置40個警報。
  • 功能:
    • 實時的波形顯示(4個電壓與4個電流通道)。
    • 電壓與電流的半週期RMS測量。
    • 直觀的操作方式。
    • 自動識別不同類型的電流鉤錶。
    • 可測量任何類型的設備:三相、Aron...等。
    • 所有DC成份的積分。
    • 測量、計算及顯示諧波達第50次。
    • 顯示相量圖。
    • 測量P、N、Q1、S及D功率值(總數及各相)。
    • 電量測量(總數及各相)。
    • 計算K因數及FHL。
    • 計算失真電壓與電流。
    • 計算cos φ位移功率因數(DPF)及功率因數(PF)。
    • 測量啟動電流達10分鐘。
    • 捕捉數百個持續僅幾十μs的暫態事件。
    • 計算短期與長期電壓閃爍值(Pst、Plt)。
    • 不平衡計算(電流與電壓)。
    • 設置警報的電氣網路監測。
    • IEC 61000-4-30 Class B。
    • 用於EN 50160報告的自動的參數設定。
    • 螢幕快照的備份和記錄(圖片與資料)。
    • 記錄及在個人電腦上匯出。
    • 標準配備資料讀取及與個人電腦實時通訊的軟體“Power Analyzer Transfer”,軟體功能:
      • 儀器的組態配置:設定、記錄、警報。
      • 處理已記錄的資料與警報。
      • 傳輸螢幕快照及暫態波形。
      • 資料匯出為Excel試算表。
      • 資料匯出為Windows圖形格式。
  • 應用:

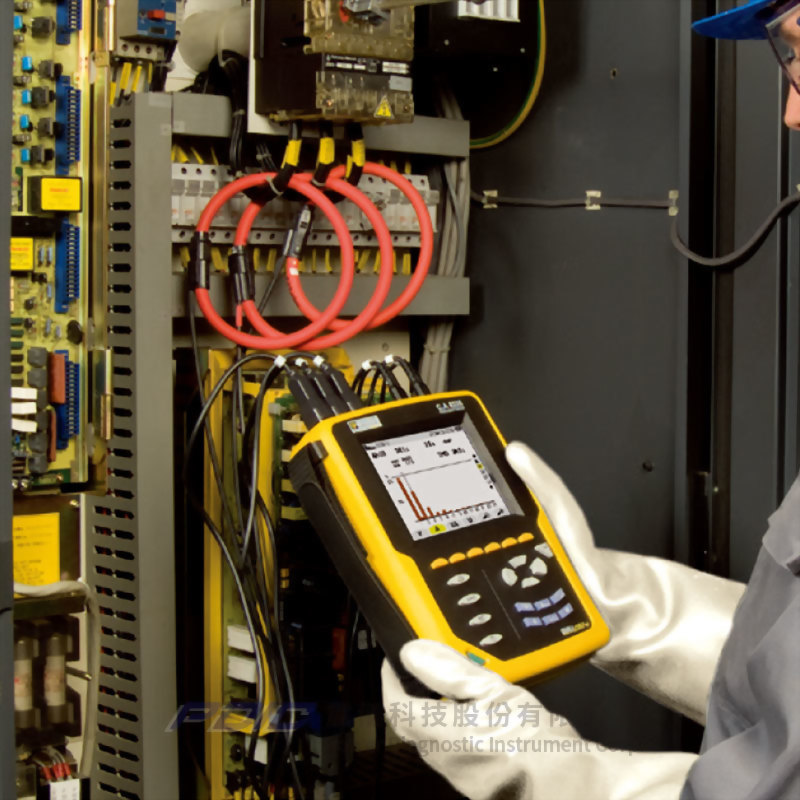

    • 專為產業或行政大樓的電力檢驗維護部門而設計,能快速檢測主要的電氣網路品質、電氣特性及有效的分析測量結果。
    • 操作簡便且精準,能快速計算大量的電力參數值及對所有資料進行處理。
    • 產品設計適用於符合IEC 61010標準的所有600V CAT IV及1000V CAT III應用。
    • 適用於戶內、外,含雨中。

機型 C.A 8331 C.A 8333 C.A 8336 C.A 8436
通道數目 3U / 4I 4U / 4I
輸入數目 4V / 3I 5V / 4I
電壓 (Trms AC+DC) 2V - 1,000V
電壓比 可達500kV
電流 (Trms AC+DC) MN93:500mA - 200Aac;MN93A:0.005Aac - 100 Aac
電流比 可達60kA
頻率 40Hz - 69Hz
功率值 W、VA、var、VAD、PF、DPF、cos φ、tan φ
電量值 Wh、varh、VAh、VADh
諧波
總諧波失真 有,第0至第50次,各相
暫態記錄次數 50 210
啟動電流模式 有,4個週期 有,>10分鐘
警報 10種不同類型4,000次 40種不同類型10,000次
顯示幕 彩色 ¼ VGA TFT螢幕,320 x 240像素,對角線148mm
符合安規 IEC 61010 1,000 V CAT III / 600 V CAT IV
防護等級 IP53 / IK08 IP67
通訊介面 USB
電源 9.6V NiMH可充電電池或外部電源充電器
電池續航力 達13小時
體積 240 x 180 x 55mm 270 x 250 x 180mm
重量 1.9kg 3.7kg
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 可測量所有必要的電壓、電流及功率參數,以全面診斷電氣設備。
  • 可執行能量效率診斷所需的所有功率測量。
  • 可同步擷取及記錄所有的參數、暫態事件、警報及波形。
  • 經實用證明,操作簡單。
  • 5個電壓及4個電流輸入。
  • 提供10分鐘的啟動電流記錄模式。
  • 可計算失真功率。
  • IP67防塵防水等級,適合各種應用。
  • 最多可同時設置40個警報。
  • 功能:
    • 實時的波形顯示(4個電壓與4個電流通道)。
    • 電壓與電流的半週期RMS測量。
    • 直觀的操作方式。
    • 自動識別不同類型的電流鉤錶。
    • 可測量任何類型的設備:三相、Aron...等。
    • 所有DC成份的積分。
    • 測量、計算及顯示諧波達第50次。
    • 顯示相量圖。
    • 測量P、N、Q1、S及D功率值(總數及各相)。
    • 電量測量(總數及各相)。
    • 計算K因數及FHL。
    • 計算失真電壓與電流。
    • 計算cos φ位移功率因數(DPF)及功率因數(PF)。
    • 測量啟動電流達10分鐘。
    • 捕捉數百個持續僅幾十μs的暫態事件。
    • 計算短期與長期電壓閃爍值(Pst、Plt)。
    • 不平衡計算(電流與電壓)。
    • 設置警報的電氣網路監測。
    • IEC 61000-4-30 Class B。
    • 用於EN 50160報告的自動的參數設定。
    • 螢幕快照的備份和記錄(圖片與資料)。
    • 記錄及在個人電腦上匯出。
    • 標準配備資料讀取及與個人電腦實時通訊的軟體“Power Analyzer Transfer”,軟體功能:
      • 儀器的組態配置:設定、記錄、警報。
      • 處理已記錄的資料與警報。
      • 傳輸螢幕快照及暫態波形。
      • 資料匯出為Excel試算表。
      • 資料匯出為Windows圖形格式。

  • 專為產業或行政大樓的電力檢驗維護部門而設計,能快速檢測主要的電氣網路品質、電氣特性及有效的分析測量結果。
  • 操作簡便且精準,能快速計算大量的電力參數值及對所有資料進行處理。
  • 產品設計適用於符合IEC 61010標準的所有600V CAT IV及1000V CAT III應用。
  • 適用於戶內、外,含雨中。

  • Qualistar+系列三相電力品質分析儀介紹:

  • Dataview®軟體(選購)介紹:

相關產品

精簡型三相電力品質分析儀

型號 : C.A 8331

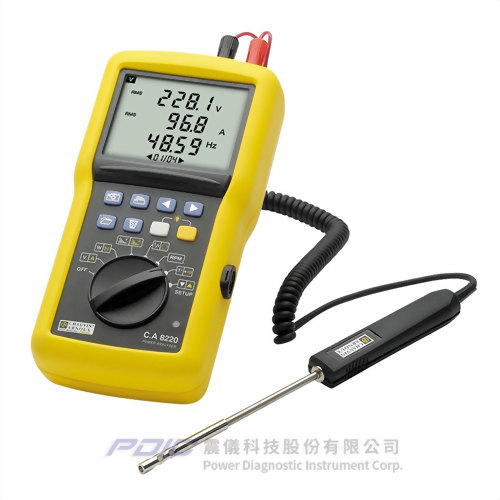

電力品質/馬達功率分析儀

型號 : C.A 8220

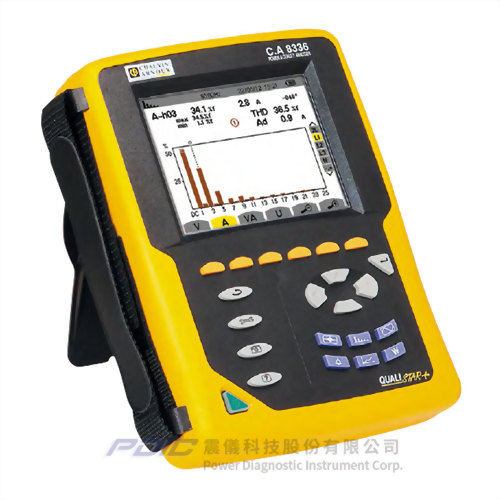

高階型三相電力品質分析儀

型號 : C.A 8336

功率及電量記錄器

型號 : PEL102/PEL103

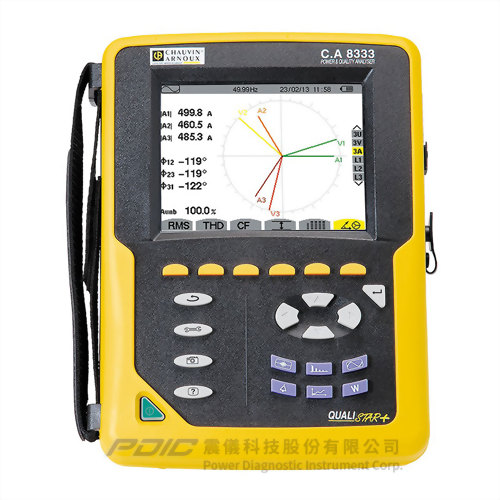

三相電力品質分析儀
