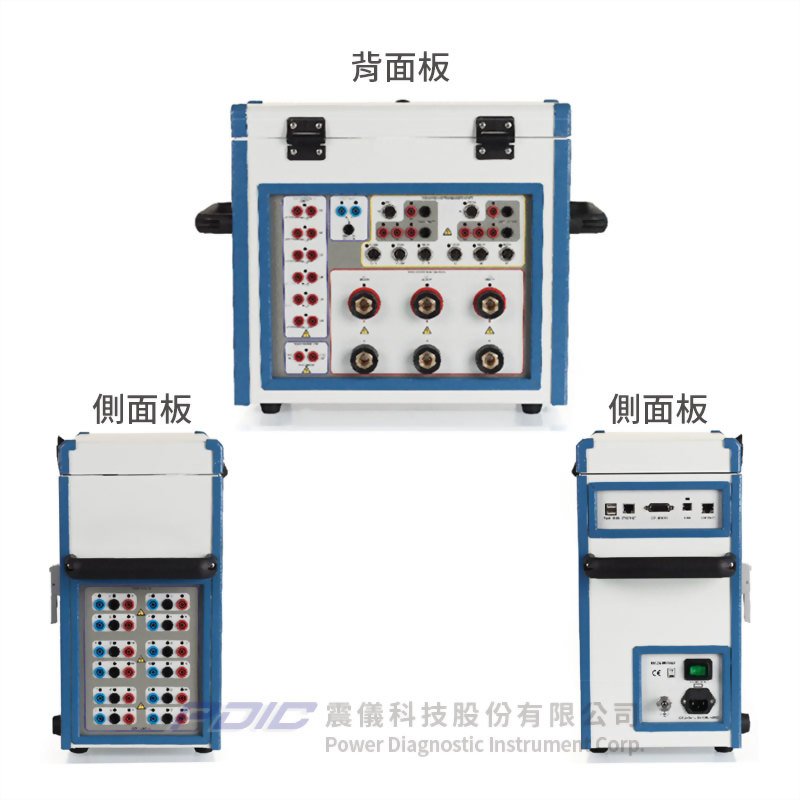

多功能斷路器分析儀

型號 : CBA 3000

  • CBA 3000全功能斷路器分析儀,具備比以往更安全、更快速、更精準的特色。
  • 可進行斷路器的任何計時測試、動作與速度分析、多個靜態和動態接點電阻測量、兩端接地(BSG)測試、欠壓狀態測試…等。所有這些功能全都整合在一台輕量的測試器中,無須外接其它模組。
  • 更快速:一次的連接設置,即可自動執行所有可能的斷路器測試。
  • 更安全:可在斷路器兩端接地的情形下執行測試,無須連接其它外部機箱或模組。
  • 系統組態完全可供配置。
  • 可執行最多6個靜態及動態接點電阻測量 - 各200A DC輸出。
  • 三相第一次跳脫測量。
  • 16個或24個可完全由使用者配置的主接點/預插入電阻(PIR)及輔助輸入接點。
  • 2個、4個或6個開路/閉路線圈指令。
  • 3個類比線性/旋轉傳感器及3個數位傳感器輸入-用於衝程/速度分析。
  • 8個類比輸入測量:電池電壓、馬達電流、壓力傳感器及其它任何測量。
  • 完全自動的最小電壓跳脫線圈測試。
  • 直接在螢幕上進行控制及評估測試結果。
  • TDMS軟體:可用於測試的執行、結果分析、存檔及建立測試報告。
  • 測試器提供標準測試計劃資料庫。
  • 符合EEC電磁相容性與低電壓指令。
  • 可選購內建或外接感熱式印表機。
  • 可執行的斷路器測試:
    • 開啟時間、閉合時間、三相不一致、線圈電流、馬達電流、馬達電力分析、第一次跳脫、靜態接點電阻測量、動態接點電阻測量、動作分析、SF6壓力。



  • 線圈指令電路:
    • 電路數目:2、4或6個。
    • 驅動器類型:電子式,可確保優異的計時控制。
    • 驅動器特性:最大300V DC;最大60A DC;最大300V AC;最大42A AC。
    • 操作時間精度:0.025%延遲±20μs。
    • 線圈電流範圍:3A、10 A、60A f.s.,使用者可選擇。
    • 線圈電流測量精度:0.1% rdg. ±0.1%選擇的範圍。
    • 輸出在彼此之間及與接地之間隔離。
  • 計時接點輸入(主接點/預插入電阻或輔助接點):
    • 接點輸入數目:16個(可選購為24個),分成8組(可選購為12組),每組2個。
    • 每個輸入群組都互相隔離。
    • 接點輸入可配置為主接點/預插入電阻(PIR)斷路器接點或輔助接點。
    • 接點狀態(閉合或開啟)是顯示在螢幕上。
    • 主接點/預插入電阻(PIR)斷路器接點:
      • 可選擇主接點測試或預插入電阻接點測試。
      • 預插入電阻電阻範圍:30Ω - 10kΩ
      • 預插入電阻測量值精度:±2% rdg.±0.1%範圍。當接點電阻小於10Ω時,接點閉合。
      • 接點測試電壓:24V;測試電流:100mA。
  • 輔助接點:
    • 可測試乾接點,接點測試電壓:24V;測試電流:5mA。
    • 可測試濕接點,假如是濕接點,輸入接點具有以下特性:
      • 電壓臨界值:15V / 77V或是以5V步階進行編程(用於預插入電阻測量值)。
      • 阻抗:>150kΩ或>500kΩ(用於預插入電阻測量值)。
    • 群組上的接點選擇可以不同(乾接點或有臨界值的濕接點)。
  • 內建或外部印表機(選購):
    • 可選購內建(紙張寬度)58mm感熱式印表機。
    • 可選購外部(紙張寬度)112mm感熱式印表機。
  • 主電源:
    • 85 - 265V AC,47 - 63Hz。
    • 120 - 350V DC。
  • 最大供應電流:3.6A@100V AC或1.8A@200V AC;最大功耗:360VA。
  • 符合標準:
    • 測試器符合EEC電磁相容性與低電壓指令。
    • 電磁相容性:指令編號2014/30/UE,適用標準EN61326-1:2013。
    • 低電壓指令:指令編號2014/35/UE,適用標準:CEI EN61010-1:2010。
    • 特別是:
      • 輸入/輸出保護:IP 2X - IEC69529。
      • 操作溫度:-10°- 55°C;存放溫度:-20°C - 70°C。
      • 相對濕度:5 - 95% RH,無凝露。
      • 耐振動:IEC 68-2-6(20m/s2@10 - 150Hz)。
      • 耐撞擊:IEC 68-2-27(15g;11ms;半正弦)。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • CBA 3000全功能斷路器分析儀,具備比以往更安全、更快速、更精準的特色。
  • 可進行斷路器的任何計時測試、動作與速度分析、多個靜態和動態接點電阻測量、兩端接地(BSG)測試、欠壓狀態測試…等。所有這些功能全都整合在一台輕量的測試器中,無須外接其它模組。
  • 更快速:一次的連接設置,即可自動執行所有可能的斷路器測試。
  • 更安全:可在斷路器兩端接地的情形下執行測試,無須連接其它外部機箱或模組。
  • 系統組態完全可供配置。
  • 可執行最多6個靜態及動態接點電阻測量 - 各200A DC輸出。
  • 三相第一次跳脫測量。
  • 16個或24個可完全由使用者配置的主接點/預插入電阻(PIR)及輔助輸入接點。
  • 2個、4個或6個開路/閉路線圈指令。
  • 3個類比線性/旋轉傳感器及3個數位傳感器輸入-用於衝程/速度分析。
  • 8個類比輸入測量:電池電壓、馬達電流、壓力傳感器及其它任何測量。
  • 完全自動的最小電壓跳脫線圈測試。
  • 直接在螢幕上進行控制及評估測試結果。
  • TDMS軟體:可用於測試的執行、結果分析、存檔及建立測試報告。
  • 測試器提供標準測試計劃資料庫。
  • 符合EEC電磁相容性與低電壓指令。
  • 可選購內建或外接感熱式印表機。

  • 可執行的斷路器測試:
    • 開啟時間、閉合時間、三相不一致、線圈電流、馬達電流、馬達電力分析、第一次跳脫、靜態接點電阻測量、動態接點電阻測量、動作分析、SF6壓力。
