高精度變壓器掃頻響應分析儀

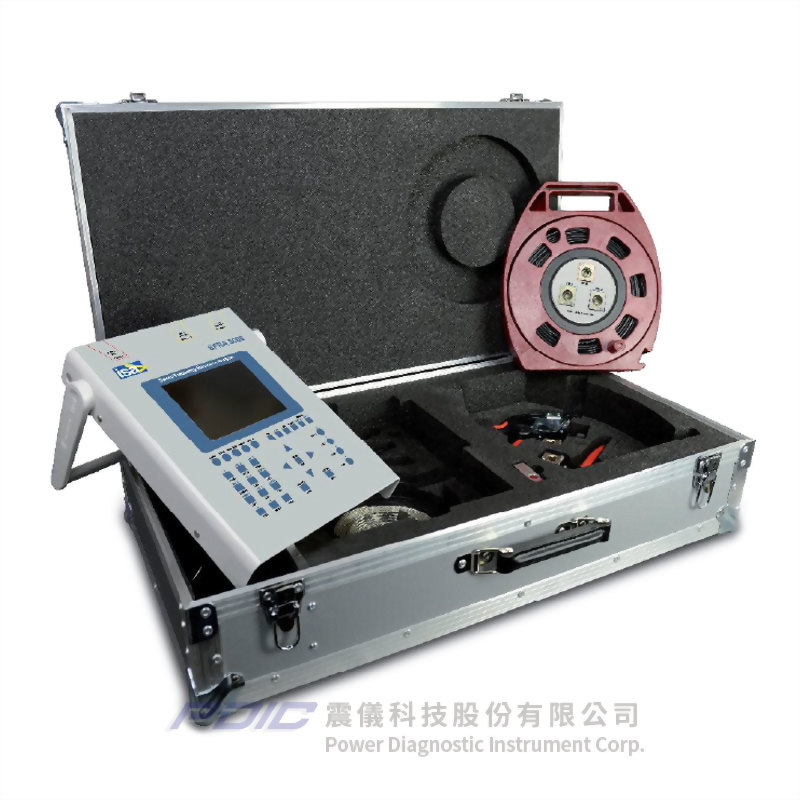

型號 : SFRA 5000

  • SFRA 5000為獨立操作的掃頻分析儀,用於高精度的變壓器分析及整合STS與TD 5000系列測試器。
  • SFRA 5000具高精度與便攜性,提供快速、簡單操作、可靠及可重複測量所需的全部配件。
  • 主要特點:
    • 為獨立操作的高精度變壓器分析儀。
    • 優異的寬頻精度:基本精度0.02dB及領先同類產品的高頻性能。
    • 優異的相位精度:基本精度0.05度。
    • 寬廣的頻率範圍:5Hz - 45MHz。
    • 全彩VGA顯示幕,可就地現場執行與儲存測量結果,不必連接電腦。
    • 標準配備電腦軟體:用於遠端控制、測量結果的列表與圖形顯示及資料庫管理。
    • 配備USB、RS232及LAN介面。
    • LCR測試模式:具備完整的電感電容電阻測試儀錶功能,可測量變壓器的LCR參數。
    • 提供多種測量模式:頻率響應分析、有效值、電感/電容/電阻、波形。
    • 符合IEC60076-18標準。
    • 輕量、便攜。
  • 系統簡介:
    • 為獨立的掃頻響應分析儀,可進行高精度的變壓器分析及整合STS與TD 5000系列測試器。
    • 單機即具備高精度與便攜性,配備執行快速、簡單、可靠與可重複測量所需的全部配件。
    • 無須連接電腦,即可比較變壓器特性,能利用比以往更短的時間來完成測試。
    • 可在實時的測量中,運用現有已存在內部記憶體或USB碟內的圖形作為參考基準,透過即時的點與點的圖形比較,假如發現問題,便可中斷測試,不用浪費時間。
  • 專屬的嵌入式系統軟體SFRAComm:
    • SFRA 5000配備專屬的嵌入式系統軟體,能放大一部份的掃瞄結果,以便在掃瞄中或掃瞄後,更詳細的檢查圖形中的任何差異,以及早診斷變壓器問題,而不必外接電腦。
    • SFRA 5000並不在一般的作業系統上運行,它是採用在現場使用更可靠的嵌入式軟體,尤其是在單機獨立操作時。
    • SFRAComm軟體提供優異的故障診斷協助-從包含多種搜尋選項的複雜資料庫,到符合DLT-911/2004的自動故障診斷演算法則,同時,也為更有經驗的使用者提供出色的圖形功能。
    • SFRAComm提供簡單、迅速、直觀的變壓器掃描診斷功能,使用者可從內建的資料庫中濾除不需要的掃描,並選擇最多9個掃描結果,繪製在一個圖形上。
  • 可執行的測試:掃頻響應。



  • 測量規格:
    • 頻率響應分析儀:
      • 測量:幅度、增益(CH1/CH2、CH2/CH1)、增益(dB)、抵補增益(dB)、相位(°)。
      • 頻率範圍:5Hz - 45MHz。
      • 增益精度(單位dB):
        • 0.02dB<50kHz。
        • 0.02dB + 0.05dB/MHz<5MHz。
        • 0.1dB + 0.04dB/MHz<45MHz。
      • 相位精度:
        • 0.05°<10kHz。
        • 0.07°+ 0.0009°/kHz<5MHz。
        • 5.05°+ 0.0001°/kHz<45MHz。
      • 頻率來源:產生器。
      • 測量:實時DFT,無損失資料。
      • 速度:可達每秒100個讀值。
      • 濾波器:從0.2秒起,可選擇。
      • 解析度:5或6位數。
      • 輸入阻抗:50Ω或1MΩ高阻抗(可選擇)。
      • 動態範圍:120dB。
    • 電感電容電阻測試錶(LCR):
      • 功能:L、C、R(AC)、Q、Tanδ、阻抗、相位 - 串聯或並聯電路。
      • 頻率範圍:5Hz - 5MHz。
      • 電流分流器:內部或外部50R。
      • 範圍:電感、電容、電阻。
      • 基本精度:0.5% + 2%/MHz。
      • 掃頻能力:全部AC功能。
      • 阻抗範圍:100mΩ - 100kΩ。
    • 真有效值電壓錶:
      • 通道:2個(對地參考)。
      • 頻率範圍:5Hz - 5MHz。
      • 測量:AC有效值(RMS)、峰值、波峰因數(CF)、突波、dBm。
      • 基本精度(AC):
        • 0.05%範圍+ 0.05% rdg.+ 0.1mV<1kHz。
        • 0.15%範圍+ 0.15% rdg.+ 0.1mV<10kHz。
        • 0.5%範圍+ 0.5% rdg.+ 0.025%/kHz + 0.4mV<5MHz。
    • 信號產生器:
      • 類型:直接數位合成、單頻或掃頻。
      • 頻率:5Hz - 45MHz。
      • 波形:正弦波、方波、三角波、斜波、白雜訊。
      • 精度:在全部溫度範圍的頻率精度5ppm;振幅精度±5%<10MHz;振幅精度±10%<45MHz。
      • 阻抗:50Ω±2%。
      • 刻度:1x10-9 ∼ 1x109
      • 輸出位準:50mVpk-10Vpk。
  • 連接埠:
    • RS232:傳輸速率達19200,RTS/CTS流量控制。
    • USB:USB埠。
    • LAN:10/100 base-T乙太網路自動感測型RJ45連接埠。
  • 掃瞄:
    • 功能:頻率響應分析、阻抗。
    • 步階:高達2,000個步階。
    • 視窗:從50ms起,在每個記錄之間無間隙。
    • 記憶體:內部1GB或外部USB。
  • 顯示幕:5.7”¼VGA彩色高亮度背光。
  • 電源:9 - 18V@3A,AC轉接器或汽車12V dc或外部電池。
  • 符合標準:
    • 電磁相容性:指令編號2004/108/EEC,適用標準EN 61326: 2006 Class A。
    • 輸入/輸出IP保護等級:IP30。
    • 操作溫度:-5 °- +50°C。
    • 存放溫度:-10 °- +70° C。
    • 相對濕度:20 - 90% RH,無凝露。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 為獨立操作的高精度變壓器分析儀。
  • 優異的寬頻精度:基本精度0.02dB及領先同類產品的高頻性能。
  • 優異的相位精度:基本精度0.05度。
  • 寬廣的頻率範圍:5Hz - 45MHz。
  • 全彩VGA顯示幕,可就地現場執行與儲存測量結果,不必連接電腦。
  • 標準配備電腦軟體:用於遠端控制、測量結果的列表與圖形顯示及資料庫管理。
  • 配備USB、RS232及LAN介面。
  • LCR測試模式:具備完整的電感電容電阻測試儀錶功能,可測量變壓器的LCR參數。
  • 提供多種測量模式:頻率響應分析、有效值、電感/電容/電阻、波形。
  • 符合IEC60076-18標準。
  • 輕量、便攜。

  • 可執行的測試:掃頻響應。
