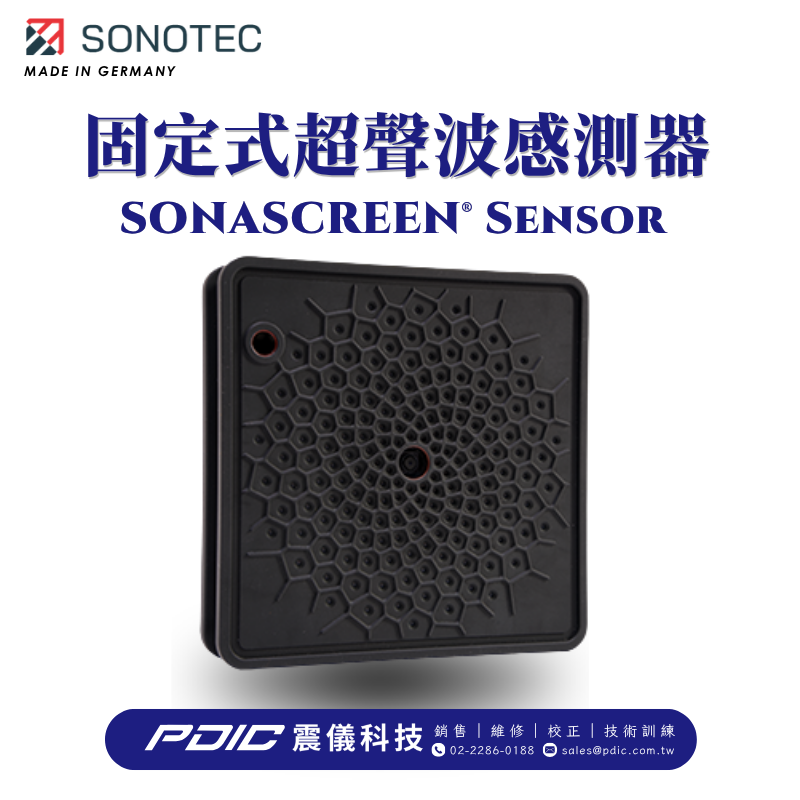

固定式超聲波感測器

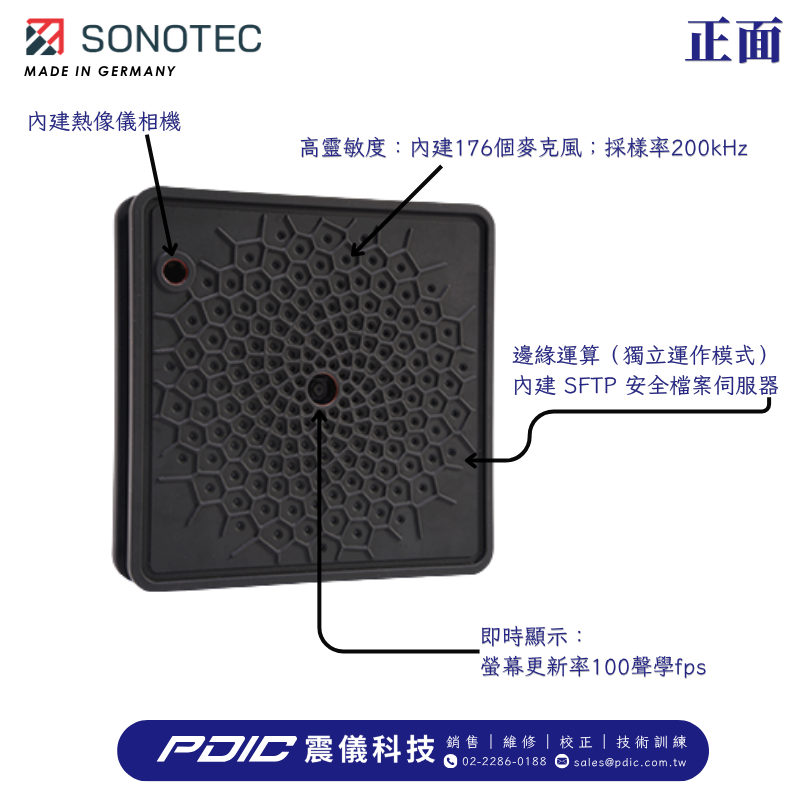

SONASCREEN® Sensor 為一款高性能固定式超聲波感測器，可涵蓋可聽音頻與超聲波頻率範圍，透過 176 組數位 MEMS 麥克風進行高解析度聲學成像，快速定位設備異常位置。
系統內建可見光相機與熱像儀，可同步擷取聲學、可見光及熱像資訊，提升異常診斷效率。
產品採用堅固鋁合金外殼，提供 IP20 或 IP65 防護等級，可安裝於固定式設備、機器人、AMR、自動化設備及無人機等應用平台。
內建 Linux 邊緣運算平台，可於設備端完成資料分析與事件判斷，並提供 API、SFTP 安全檔案傳輸及多種工業介面，方便整合至 SCADA、MES 或客製化監控系統。
|
系統類型 |
固定式超聲波感測器 |
|
麥克風 |
176 組數位 MEMS 麥克風 |
|
偵測頻率範圍 |
最高 100 kHz |
|
取樣率 |
200 kHz |
|
聲學解析度 |
24 bit |
|
最大音壓 |
120 dB |
|
聲學影像更新率 |
100 fps |
|
可見光相機 |
1280 × 800、40 fps、全域快門 |
熱像儀：
|
熱像儀 |
非製冷微測輻射熱計 |
|
熱像解析度 |
160 × 120 |
|
熱像光譜範圍 |
8–14 μm；長波紅外線 |
|
熱像更新率 |
8.7 fps |
|
熱靈敏度 |
＜50 mK（0.05°C） |
|
溫度補償 |
自動 |
|
測溫範圍 |
-10°C～140°C、-10°C～400°C |
|
測溫精度 |
±5°C 或 ±5%；±10°C 或 ±10%（取較大值） |
其他：
|
內建控制器 |
Linux 作業系統、1 TB M.2 SSD（邊緣運算） |
|

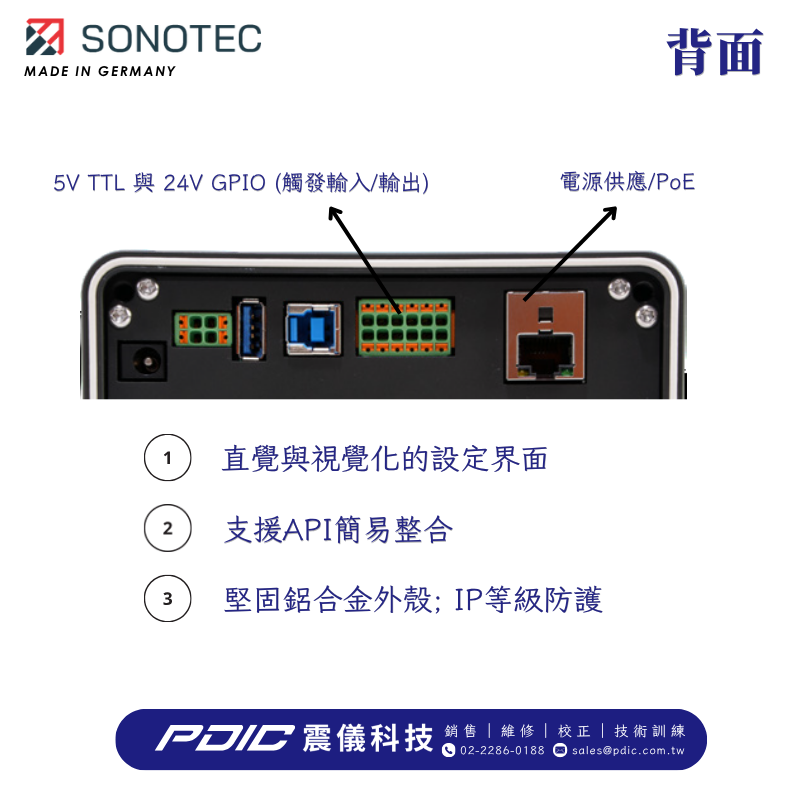

通訊介面 |
USB 3.0（USB-B）、Gigabit Ethernet（PoE） |
|
數位 I/O |
5V TTL、24V GPIO（觸發輸入/輸出） |
|
系統整合 |
API、內建 SFTP 安全檔案伺服器 |
|
防護等級 |
IP20 或 IP65 |
|
外殼材質 |
鋁合金 |
|
安裝方式 |
固定式、機器人、無人機整合 |
|
安裝孔位 |
四周 M5 螺牙 |
|
尺寸/重量 |
IP20：140 × 140 ×
32 mm；0.7 kg |
|
操作溫度 |
15°C～50°C |
|
儲放溫度 |
-30°C～60°C |
|
電源輸入 |
9～24 VDC 或 PoE |
系統功能：
|
項目 |
規格 |
|
資料串流 |
可見光影像、聲學影像、熱像、頻譜、監測點音訊、各麥克風音壓值及原始時間資料 |
|
API 功能 |
建立與編輯量測模式、設定量測距離、設定頻率範圍、聲學影像比例與動態範圍設定、Trigger 設定（Pre-trigger／Post-trigger）、資料下載／上傳、設備重新啟動等 |
