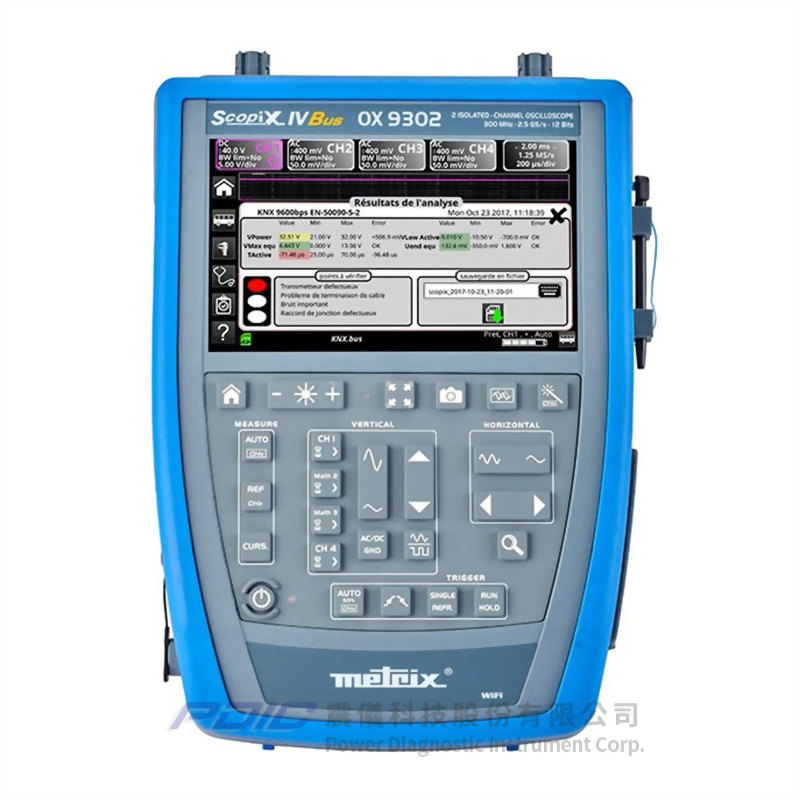

型號 : OX 9302-BUS

  • C.A metrix OX9302-BUS專用於測試現場匯流排實體層電信號的完整性。
  • 按一個鍵便可開始分析,4個步驟即可測定數據匯流排的合格性。
  • 採用現場匯流排通訊協定,驗證信號的傳輸品質:KNX、DALI、CAN、LIN、FlexRay™、AS-i、Profibus®、RS-485、RS-232、乙太網路等。
  • 憑直觀就會操作且可升級的人機介面。
  • 多種通訊介面。
  • 4步驟最快速的診斷功能:
    1. 選擇要分析的匯流排類型及其速度或位準。
    2. 顯示測量允差值。
    3. 結果分析。
    4. 儲存。
  • 最大的操作簡便性:
    • 依待測匯流排提供連接的輔助說明及其對應的接線圖示。
    • 內建現場常見的匯流排通訊協定及其相關的標準。
  • 系統簡介:
    • OX9302-BUS的SCOPIX IV BUS功能,可依據適用的標準,執行評估現場匯流排信號完整性(指實體層的運作)所需要的電氣測量,例如電氣規格、同步性…等。
    • 當匯流排的診斷已經開始時,它會按步就班的進行,並可查看依據標準要求的不同參數的計算。
    • 最快速的診斷效率:
      • 假如診斷在測量結束前即停止,表示未達最低位準與振幅的標準,因此,無法計算其它參數。
      • 4步驟快速輕鬆的診斷:
        1. 選擇要分析的匯流排:在選單選擇要分析的匯流排類型及其速度或位準。
        2. 顯示測量允差值:螢幕顯示依適用的標準或指令可應用到該匯流排的允差值,允差值並可依需求進行修改。

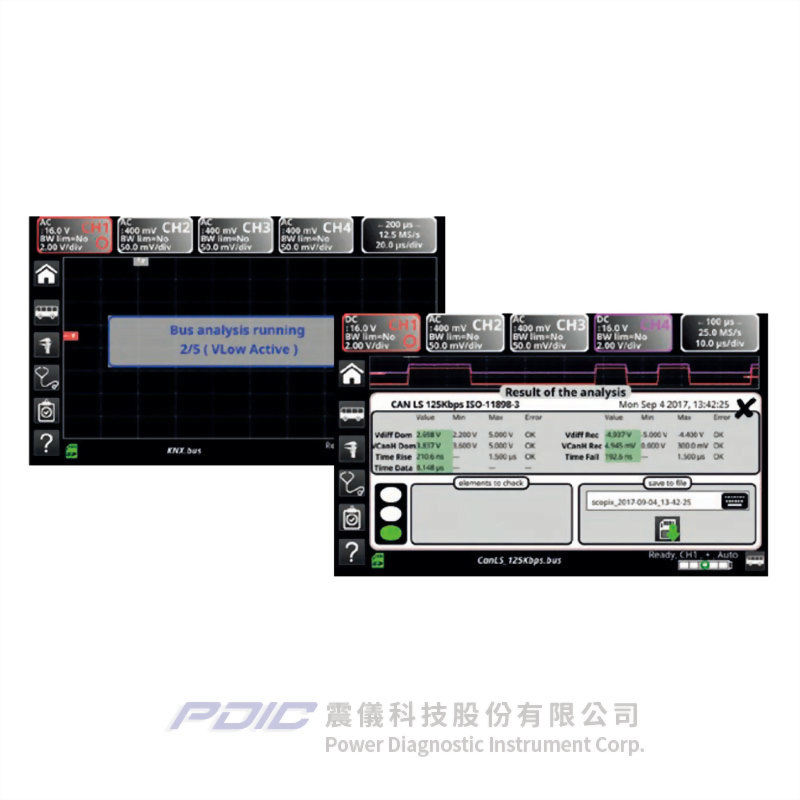

        3. 結果分析:儀器依標準的參數自動開始測試匯流排,並且按步就班的顯示測試結果。在測試結束時,即顯示測試總結表,並以百分比與顏色判定測試結果是落在正確區間(綠色)、“可接受”的區間(黃色)或在區間之外(紅色)。
        4. 儲存:所執行的最後分析的結果,是儲存在記憶體內,並且與信號波形一起顯示在螢幕上。這些結果可以“.htm”檔案格式儲存在內部記憶體或微型記憶卡上。
    • 最大的操作簡便性:

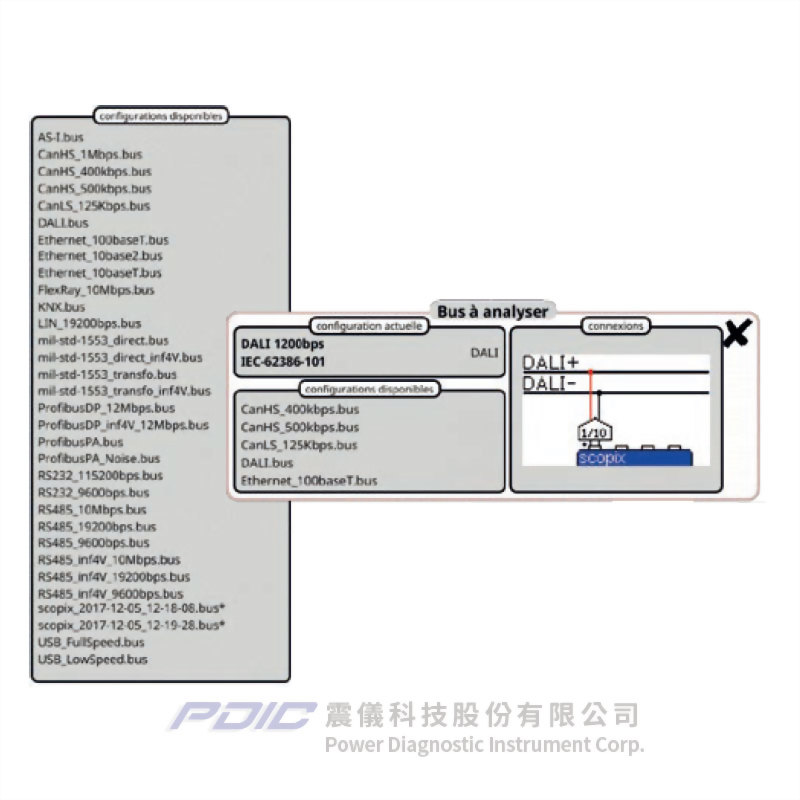

      • 依待測匯流排提供連接的輔助說明及其對應的接線圖示。
      • 內建現場常見的匯流排通訊協定及其有關的標準:
        AS-I/EN 50295、CanHighSpeed/ISO 11898-2、CanLowSpeed/ISO 11898-2、DALI/IEC 62386-101、FlexRay/Spec V2.1、Profibus/DP EIA-485、RS232/EIA-232、RS485/EIA-485、Profibus PA/IEC 61158、Knx/EN 50090-5-2、Ethernet 10 Base T/IEEE-802.3、Ethernet 100 Base T/IEEE-802.3、Ethernet 10 Base 2/IEEE-802.3、Lin/Rev 2.2、Arinc 429/Arinc 429、MIL-STD-1553/MIL-STD-1553、USB 1.1/USB 1.1。



  • 顯示器類型:7吋WVGA TFT彩色LCD觸控螢幕,800 x 480 dpi,LED背光(在待機模式下可調整)。
  • 頻寬:300MHz。
  • 通道數:2個隔離通道。
  • 垂直靈敏度:16個範圍,以垂直縮放模式,2.5mV - 200V/div及向下到156μV/div(12位元轉換器),精度±2%。
  • 掃描速度:35個範圍,1ns/div - 200s/div,精度±[ 50ppm + 500ps ] - 滾動模式,100ms - 200s/div。
  • 觸發功能:
    • 在所有通道上:自動、觸發、單次、自動調整位準50%。
    • 邊緣脈衝寬度(16ns - 20s)、延遲(48ns - 20s)、計數(3 - 16,384個事件)。
    • 連續調整觸發位置。
  • 最大取樣率:ETS模式,最大100GS/s;單次模式,每通道2.5GS/s。
  • 垂直解析度:12位元(垂直解析度0.025%)。
  • 記憶體深度:每個通道100kpts。
  • 使用者儲存容量:內部儲存文件1GB及高容量可取下的μSD記憶卡:SD 2GB、SDHC 4 - 32GB及SDXC>32GB。
  • 其他功能:自動設定、快速傅立葉轉換分析數學功能、游標、自動測量。
  • 個人電腦 - 軟體連接通訊:乙太網路(100 baseT)、WiFi-USB(裝置,12 Mbs)- 個人電腦應用軟體“ScopeNet”
  • 符合安規/EMC:
    • 安規:符合IEC 61010-2-30: 2010標準 - 600V CAT III / 1000V CAT II。
    • EMC:符合EN 61326-1: 2010標準。
  • 機身:IP54防塵防水防護等級。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • C.A metrix OX9302-BUS專用於測試現場匯流排實體層電信號的完整性。
  • 按一個鍵便可開始分析,4個步驟即可測定數據匯流排的合格性。
  • 採用現場匯流排通訊協定,驗證信號的傳輸品質:KNX、DALI、CAN、LIN、FlexRay™、AS-i、Profibus®、RS-485、RS-232、乙太網路等。
  • 憑直觀就會操作且可升級的人機介面。
  • 多種通訊介面。
  • 4步驟最快速的診斷功能:
    1. 選擇要分析的匯流排類型及其速度或位準。
    2. 顯示測量允差值。
    3. 結果分析。
    4. 儲存。
  • 最大的操作簡便性:
    • 依待測匯流排提供連接的輔助說明及其對應的接線圖示。
    • 內建現場常見的匯流排通訊協定及其相關的標準。

  • 專用於測試現場匯流排實體層電信號的完整性。
  • 可依據適用的標準,執行評估現場匯流排信號完整性(指實體層的運作)所需要的電氣測量,例如電氣規格、同步性…等。
