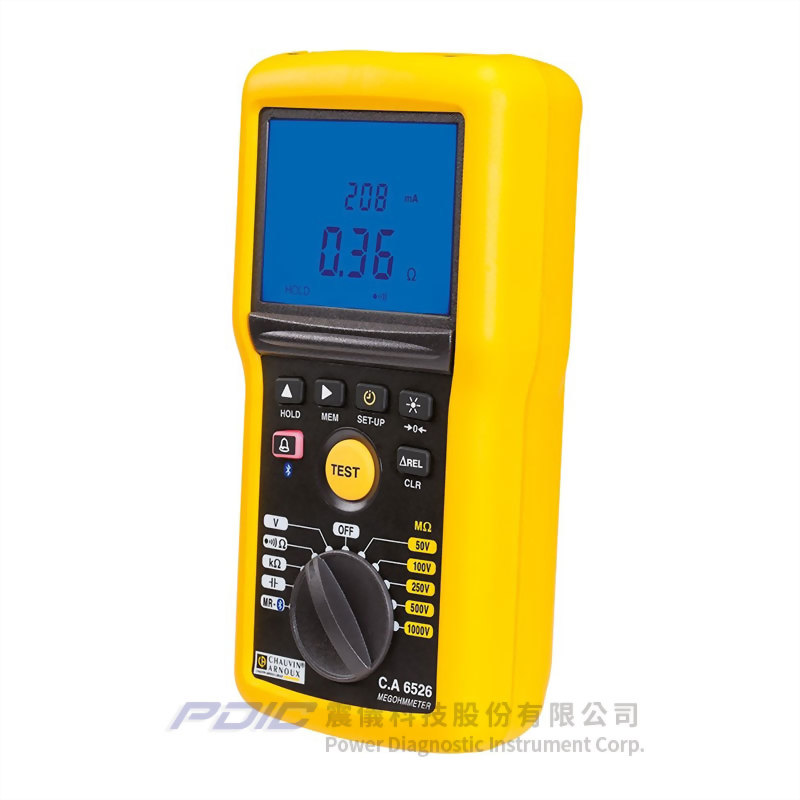

1kV工業用絶緣電阻/導通性測試器

型號 : C.A 6526

  • 測試電壓:50-100-250-500- 1000V。
  • 在最大測試電壓的測量範圍:200GΩ。
  • 導通性測量的範圍:0.00Ω - 10.00Ω(200mA);0.0 - 100.0Ω(20mA)。
  • 操作模式:手動、鎖定、持續時間、極化指數/介質吸收比值(PI/DAR)。
  • ∆REL相對讀值模式(顯示測量值減儲存的參考測量值的結果)、警報功能及測試通過/不通過指示燈。
  • 雙重數值與對數條形圖顯示。
  • IP54防護等級,安全類別:600V CAT IV。
  • 其它功能:洩漏電流、導通性、電壓、頻率、電阻、電容、磁吸式固定、藍牙通訊(Class 2)、測量值儲存(1300個測量值)。
  • 系統簡介:
    • 輕量小巧,易學好用,設計符合人體工學。
    • 所有訊息與測量結果,都顯示在背光螢幕上。

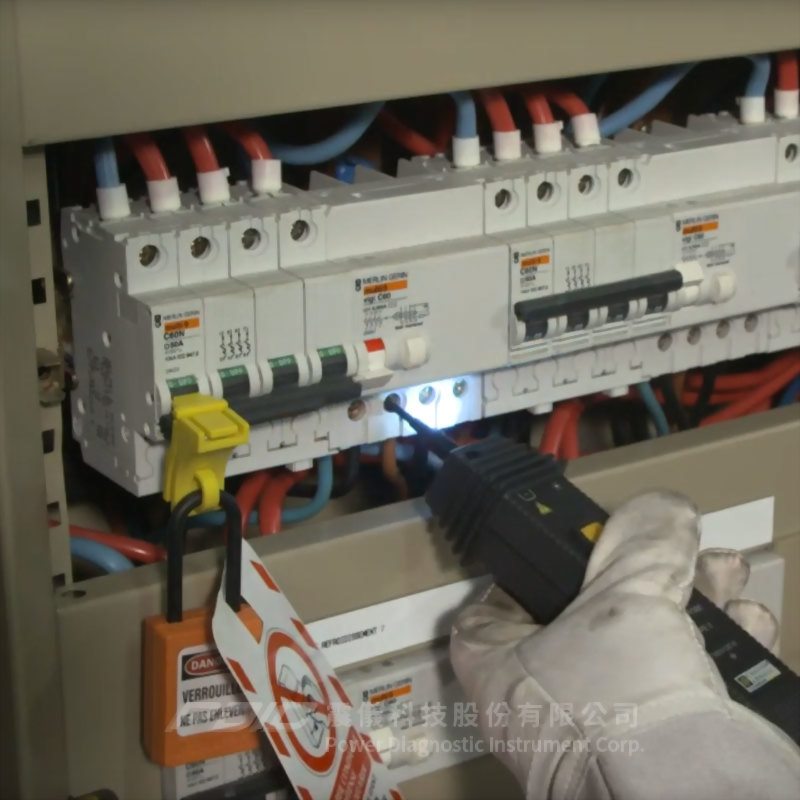

    • 特殊設計的遠控探棒,可使在現場執行的絶緣測試,更快速簡單。
    • 只須按一下探棒上的黃色按鈕,便可觸發絶緣測量。
    • 配備手電筒照明功能,可有效的照明測量點。
    • 配備背光顯示幕,即使在昏暗處,測量結果也清楚可見。
  • DataView®軟體及其高阻計傳輸模組:
    • 當儀器連接個人電腦時,DataView®軟體及其高阻計傳輸模組能自動識別連接的儀器,並開啟對應的選單。
    • 其樹狀結構選單,能讓使用者直接進入儀器已記錄的資料及其設定。
    • 其它功能:
      • 啟動遠端測試。
      • 實時顯示。
      • 介質吸收與極化指數參考。
      • 繪製測試圖形。
      • 產生測量報告。
  • 適於工業維護應用:
    • 對設備進行預防性維護的定期絕緣測試,能幫助偵測設備絶緣特性的老化與過早劣化,防範意外事件的發生。
      • 在設定的持續時間內測量絕緣。
      • 警報功能及測試通過/不通過指示燈。
      • 以極化指數與介質吸收比值(PI/DAR)決定絕緣的品質,具有明顯不受溫度影響的優點。
      • 可將測量結果儲存在記憶體中,以與測量的歷史記錄相比較。



  • 電壓:
    • 測量範圍/解析度:0.3V - 399.9V / 0.1V;400V - 700V / 1V。
    • 精度/輸入阻抗:±(3%+ 2計數)/ 400kΩ。
    • 操作頻率:DC;15.3 - 800Hz。
  • 頻率:
    • 測量範圍:15.3Hz - 399.9Hz。
      • 解析度:0.1Hz。
      • 精度:±(1% + 2計數)。
    • 測量範圍:400 - 800Hz。
      • 解析度:1Hz。
      • 精度:±(1% + 1計數)。
  • 絕緣:
    • 測試電壓:50 - 100 - 250 - 500 - 1,000V。
    • 在最大測試電壓的測量範圍:200GΩ。
    • 符合IEC 61557-2標準:2GΩ。
    • 測量範圍:
      • 50V:10kΩ - 10GΩ。
      • 100V:20kΩ - 20GΩ。
      • 250V:50kΩ - 10GΩ。
      • 500V:100kΩ - 20GΩ。
      • 1,000V:200kΩ - 200GΩ。
  • 導通性:
    • 導通性測量範圍:0.00Ω - 10.00Ω(200mA);0.0 - 100.0Ω(20mA)。
    • 導通性臨界值(快速嗶聲):2Ω、1Ω、可設定的臨界值。
  • 電阻:
    • 測量範圍/解析度/精度:
      • 0 - 3,999Ω / 1Ω;4.00kΩ - 39.99kΩ / 10Ω / ±(3% + 2計數)。
      • 40.0kΩ - 399.9kΩ / 100Ω;400kΩ - 1,000kΩ / 1kΩ / ±(3% + 2計數)。
  • 電容:
    • 測量範圍/解析度:
      • 0.1nF - 399.9nF / 0.1nF。
      • 400nF - 3,999nF / 1nF。
      • 4.00μF - 10.0μF / 10nF。
    • 精度:±(3% + 2計數)。
  • 顯示幕:2 x 4,000計數+對數條形圖。
  • 儲存:1,300個測量值。
  • 通訊:藍牙Class II。
  • 電源:6 x LR6(AA)電池。
  • 自動關機:5分鐘,可停用。
  • 電池續航力:1,500 / 2,500 / 6,000次測量:UNx1kΩ@ UN(ON 5秒 / OFF 55秒);3,000次導通性測量(ON 5秒 / OFF 55秒)。
  • IP防護等級:IP 54 / IK 04。
  • 符合EMC /電氣安規:IEC 61326 - 1 / IEC 61010 – 1及IEC 61010 - 2 - 030,600V CAT IV。
  • 符合標準:IEC 61557 part 1/2/4/10。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 測試電壓:50-100-250-500- 1000V。
  • 在最大測試電壓的測量範圍:200GΩ。
  • 導通性測量的範圍:0.00Ω - 10.00Ω(200mA);0.0 - 100.0Ω(20mA)。
  • 操作模式:手動、鎖定、持續時間、極化指數/介質吸收比值(PI/DAR)。
  • ∆REL相對讀值模式(顯示測量值減儲存的參考測量值的結果)、警報功能及測試通過/不通過指示燈。
  • 雙重數值與對數條形圖顯示。
  • IP54防護等級,安全類別:600V CAT IV。
  • 其它功能:洩漏電流、導通性、電壓、頻率、電阻、電容、磁吸式固定、藍牙通訊(Class 2)、測量值儲存(1300個測量值)。

  • 適於工業維護應用:
    • 對設備進行預防性維護的定期絕緣測試,能幫助偵測設備絶緣特性的老化與過早劣化,防範意外事件的發生。
    • 在設定的持續時間內測量絕緣。
    • 警報功能及測試通過/不通過指示燈。
    • 以極化指數與介質吸收比值(PI/DAR)決定絕緣的品質,具有明顯不受溫度影響的優點。
    • 可將測量結果儲存在記憶體中,以與測量的歷史記錄相比較。
  • C.A 6522、C.A 6524、C.A 6526、C.A 6532、C.A 6534、C.A 6536介紹:
