120kV極低頻高壓測試/局部放電/絶緣綜合診斷/故障定位系統
型號 :
PDTD120-2/PD120-2
- PDTD120-2/PD120-2提供適用於中壓電纜、旋轉機械與變壓器的攜行式極低頻測試、PD診斷與TD診斷同步解決方案（*PDTD120-2內建TD診斷系統）。
- 局部放電診斷能精準地分析電纜及其接頭與終端，TD診斷則可提供關於老化聚合物電纜的總體絶緣狀態說明，尤其是所謂的“水樹”損傷。
- PDTD120-2/PD120-2提供穩定頻率的純正弦輸出電壓，這是在不同長度電纜上直接比較PD與TD診斷結果的前提 – 在不斷變動的頻率及變化的輸出電壓波形上的特性，是無法提供作為可靠比較的基礎 - 標準（例如IEEE 400.2-2013）推薦純正弦輸出電壓，並因此提供清楚的指導和測試程序。
- PDTD120-2/PD120-2採用0.1Hz極低頻正弦電壓進行局部放電分析，可於最高達到120kVpeak的範圍內作調整。
- 採用PDTD120-2/PD120-2同步進行極低頻測試、PD診斷與TD診斷，可節省時間及避免電纜的預處理所導致的錯誤結果。
- 使用PDTD120-2/PD120-2，任何測試工程師都能有效率的執行測量與診斷，無需長期的培訓。
- PDTD90-2/PD90-2包括：極低頻高壓測試器HVA120（選購）、高壓濾波器、耦合電容器（內建TD診斷系統）、診斷與報告軟體b2 Suite®、導線及電暈環組。
- 高壓濾波器、耦合電容器及校正器的總重量是59kg，因此，系統極適於行動使用。
- 特點：
- 操作簡單、輕量小巧的可攜式設計：從適合“一站式”使用的小型便攜式到內建於“測試車”型式的解決方案。
- 同步執行極低頻測試、PD與TD診斷：可節省大量時間及避免電纜的預處理所導致的錯誤結果。
- 簡單清楚的PD測量程序。
- 手動及自動診斷模式。
- 自動儲存所有資料。
- PD定位與PD相位分析圖譜。
- PD振幅。
- 高雜訊抑制。
- 全面而簡單的報告。
- 雜訊信號抑制濾波器。
- 測量設置符合IEC 60270標準對局部放電測量及校正的規範。
- TD測量時的洩漏電流偵測與修正。
- 監視的耐壓測試（MWT）符合IEEE400.2-2013標準。

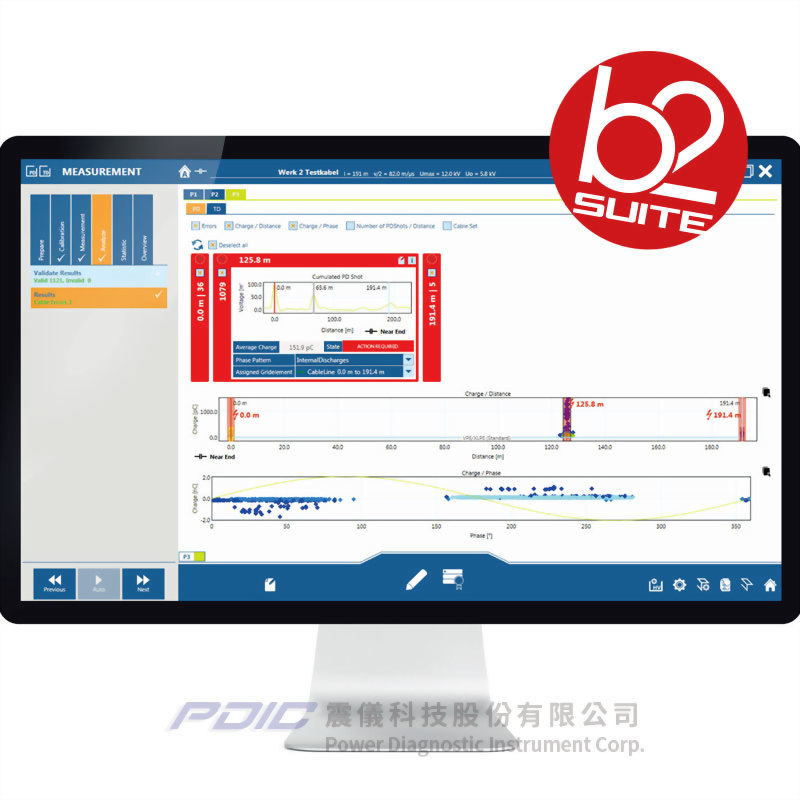

- b2 Suite®控制與診斷軟體：
- 能按步就班地引導操作員進行整個測試程序，內建的資料庫能輕鬆分析和評估局部放電測量結果，並可處理及儲存測試資料，以供未來參考。
- 快速建立報告：只須輕鬆點擊滑鼠，便可產生簡易或綜合報告。
- 為測試、診斷與管理提供全方位的軟體解決方案。
- 真正模組化的設計：可選購升級為包括診斷系統，使初始投資成本維持在低檔位。
- 測量局部放電強度相對於時間的關係。
- 採用TDR時域反射法進行故障定位。
- 在局部放電定位圖譜中顯示故障。
- 與相位有關的說明。
- 測量結果是以“即可使用”的報告形式記錄，包括所有相關的結果：
- 校正脈衝（符合IEC 60270標準）及終端偵測。
- 測量設置的背景雜訊。
- 局部放電起始電壓（PDIV）。
- 在1.7Uo的局部放電位準。
- 局部放電熄滅電壓（PDEV）。
- 應用：
- 電纜：XLPE、PE、PILC。
- 電容器。
- 開關設備。
- 變壓器。
- 旋轉機械（IEEE 433）。
- PD診斷：
- 輸入電壓：110 - 240VAC，50/60Hz。
- 操作電壓：
- 正弦波：1 - 85kVrms / 120kVpeak。
- 頻率：0.01Hz - 0.1Hz@0.01Hz步階（預設為0.1Hz）-自動的頻率選擇。
- 電容：
- 高壓耦合電容器：～1nF。
- 高壓濾波器：～1nF。
- 濾波器：類比及數位。
- 速度範圍（v/2）：10 - 150m/μs。
- 測量範圍：100km。
- PD背景位準：＜10pC。
- PD定位精度：1%。
- PD解析度：0.1pC | 0.1m。
- 取樣率：125MHz或200MHz。
- 輸入阻抗：10 kΩ / 50 pF。
- 頻寬：100 MHz |類比濾波器。
- 信號放大：0 - 52dB（1個通道）| 0 - 72dB（2個通道）。
- TD診斷：
- 操作電壓：
- 正弦波：1 - 85kVrms / 120kVpeak。
- 頻率：0.1Hz - 0.01Hz～0.1Hz。
- 測量範圍：0.1 x 10-3 - 999 x 10-3。
- TD測量解析度：1 x 10-5。
- TD測量精度：±1 x 10-4。
- b2 Suite®軟體：
- 特點：同時0.1Hz的PD及TD診斷、自動或手動模式的PD診斷、按步就班引導的診斷程序、資料庫。
- 控制：b2極低頻產生器控制、PD及TD診斷。
- 測量：電纜長度的PD活動、PD定位、PD映射、背景雜訊、PD振幅、正弦波施加顯示、起始電壓、熄滅電壓…等。
- 系統需求：MS Windows 7/8，64位元作業系統。
- 標準配備：測試器（2個部份）、校正器、高壓導線、電源及接地導線、電暈環、2只運輸箱、b2 Suite軟體（1個授權）、操作手冊、資料庫（※不包括電腦及必要的0.1Hz極低頻產生器 - 電壓源，須選購）。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
