200MHz桌上型多功能分析型示波器(4個隔離通道)

型號 : OXi 6204

  • CA metrix OXi 6204為外型輕巧、配備彩色觸控螢幕的桌上型多功能數位式示波器,適用於現場與實驗室。
  • 高效率的四合一功能模式:數位示波器、萬用電錶、記錄器、快速傅立葉轉換(FFT)/諧波分析儀模式。
  • 頻寬200MHz、具備4個互相且與接地隔離的通道(帶強化塑膠BNC連接器),操作極安全。
  • 前面板32個直接功能鍵、視窗型選單及5.7吋彩色觸控螢幕上的圖形式指令,操作超簡便。
  • 取樣率:單次模式2.5GS/s,重複模式100GS/s。
  • 12位元解析度。
  • 實時快速傅立葉轉換(FFT)分析及在通道上超過2,500點以上的簡單與複雜的數學運算功能。
  • 數位萬用電錶模式:200kHz 8,000計數真有效值萬用電錶及在4個通道上標記時間日期的記錄功能(臨界值觸發、監測模式)。
  • 每通道50kpts的記憶體深度。
  • 諧波分析及總諧波失真測量可達61次(基頻範圍40 – 450Hz)。
  • 記錄器功能:提供對慢速信號可調的取樣持續時間與頻率。
  • 更大的儲存容量:

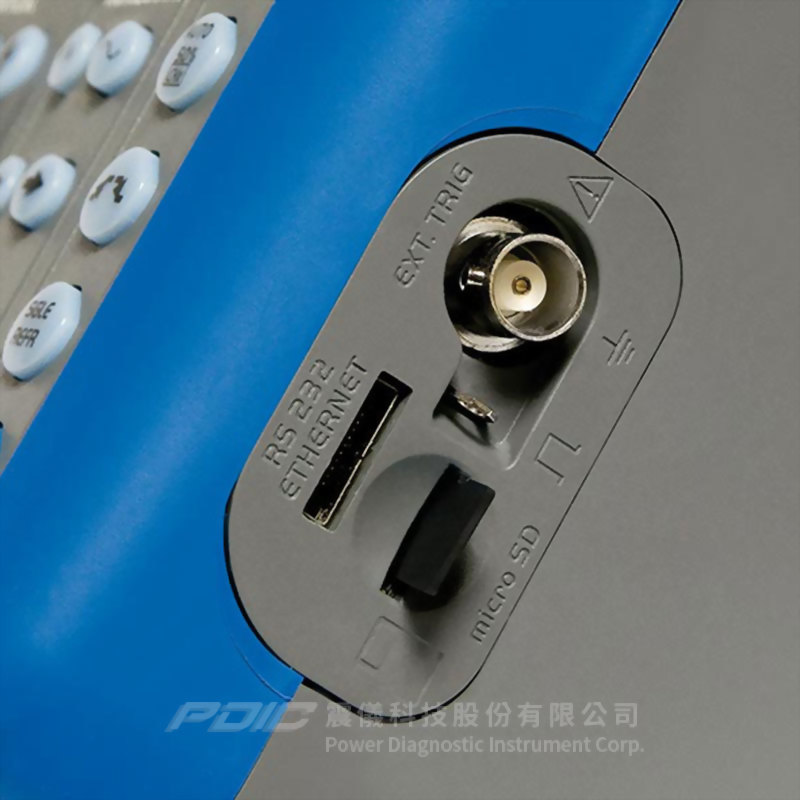

    • 微型記憶卡(micro-SD),可達2GB(儲存曲線、儀器設定、螢幕擷圖)、內部記憶體2MB或遠端FTP伺服器。
    • 標準配備USB/SD卡讀卡轉接頭,可更快速簡單的在個人電腦上進行資料傳輸。
  • 通訊:
    • 具備乙太網路介面(10MB)及ScopeNet網路伺服器。
    • 可自Goolge play商店下載行動應用程式,在AndroidTM平板電腦或智慧型手機查看遠端採用OXi 6204示波器測量的結果。
    • Metrix示波器專屬的ScopeNet網路伺服器,可對測量進行調整、顯示及詳盡的分析。
    • ScopeNet應用軟體,也可透過無線網路,提供實時的測量顯示。
    • 所有的介面都隔離:USB/RS232透過專用導線與典型的RJ45。
      • 在網路印表機或“虛擬印表機”列印伺服器進行列印。
      • 從遠端管理一組兼容ScopeAdmin管理公用程式的Metrix示波器。
      • 直接在Windows系統內,在FTP伺服器上傳輸檔案。
      • 遠端控制。
    • 可自原廠技術支援網站免費下載新功能,將OXi 6204升級。
  • 應用:
    • OXi 6204可對廣泛情況下的信號,進行測量和分析,具多功能,適合工程師、實驗室技術師、技術團隊、教師、電子電氣儀器製造廠等專業人員使用。
    • 技術及科學研究:
      • 顯示波形、傅立葉轉換(FFT)運算、自動測量、手動游標測量。
      • 單相或平衡三相系統的功率及消耗分析。
      • RLC電路的振盪、聲波的傳播等。
    • 電氣維護與研發:
      • 馬達電源與變速驅動指令電路的測量。
      • 測量大頻寬功率及來自主電源、電源轉換器/逆變器、半導體等的諧波。
      • 記錄慢速的實體層現象。
      • 監測三相系統事件。
    • 電力與電子 - 維修實驗室、售後服務等:
      • 顯示和分析網路或設備上的電氣信號(電壓、持續時間、總諧波失真等)。
      • 透過監測方式,排除電子或電氣設備的故障(醫院、研究中心、地方政府單位)。



機型 OXi 6204
人機操作介面
顯示器類型 5.7吋彩色TFT LCD觸控螢幕(1/4 VGA),320 x 240,背光(可調整的自動關機功能)
顯示模式 螢幕顯示2,500個實際的擷取點 – 帶插補的向量、包絡及平均(2、4、16、64)
螢幕顯示曲線 4條曲線+ 4條參考曲線 – 累計模式(最近的擷取以比較明亮的顏色表示)
螢幕指令 觸控螢幕 – 視窗型選單與圖形式指令
示波器模式
垂直偏轉
頻寬 200MHz
頻寬限制功能:15MHz、1.5MHz或5kHz
通道數 4個與接地隔離的帶強化塑膠BNC連接器的通道
輸入阻抗 1MΩ ± 0.5%,大約15 pF
最大輸入電壓 600V / CAT II  – 不使用1/10探棒時850Vp(DC+AC peak@1kHz)–
從100kHz起每十進位減額-20dB
垂直靈敏度 2.5mV - 200V/div,精度±2%
水平偏轉
掃描速度 1ns/div - 200s/div,精度±[ 50 ppm + 500ps ]
觸發
模式 在全部4個通道:自動、觸發、單次、自動調整位準50%
類型 邊緣、脈衝寬度(16ns - 20s)、延遲(120ns - 20s)、計數(3 - 16,384個事件)、TV影格或線數(525 = NTSC或625 = PAL/SECAM)– 連續調整觸發位置
數位儲存
最大取樣率 ETS重複模式:100GS/s,單次模式:每通道2.5GS/s
垂直解析度 12位元
記憶體深度 每通道50kpts
使用者儲存 2MB儲存檔案:曲線、文字、設定、列印檔案、圖片檔案等;
+大容量SD記憶卡2GB
突波模式 持續時間 ≧ 2ns – 2,500對最小值/最大值
顯示模式 包絡、平均(因數2-64)、累計及XY(向量)
其它功能
自動設定 全部在5秒以內,包括通道識別 – 頻率>30Hz,25mVpp – 400Vpp
快速傅立葉轉換分析及數學功能 FFT(線性或對數)及測量游標 – 功能:+、-、x、/ 及數學功能編輯器
一般規格
設定檔案儲存 不限制 – “.cfg”檔案約1kB
個人電腦通訊 乙太網路RJ45、RS232(選購)或USB – 個人電腦應用軟體“SX-Metro”(選購)- ScopeNet
網路 10MB遠端乙太網路、網路伺服器(遠端控制、實時曲線、游標及自動測量)FTP伺服器(個人電腦檔案傳輸)、FTP客戶端(儲存在個人電腦硬碟)、ScopeAdmin管理公用程式
電源 通用轉接器100 - 240V / 50/60Hz / 20VA max.與可拆開的導線
符合安規/EMC 安規:符合IEC 61010-1: 2001標準 - 600V CAT II
EMC:符合EN 61326-1標準
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • CA metrix OXi 6204為外型輕巧、配備彩色觸控螢幕的桌上型多功能數位式示波器,適用於現場與實驗室。
  • 高效率的四合一功能模式:數位示波器、萬用電錶、記錄器、快速傅立葉轉換(FFT)/諧波分析儀模式。
  • 頻寬200MHz、具備4個互相且與接地隔離的通道(帶強化塑膠BNC連接器),操作極安全。
  • 前面板32個直接功能鍵、視窗型選單及5.7吋彩色觸控螢幕上的圖形式指令,操作超簡便。
  • 取樣率:單次模式2.5GS/s,重複模式100GS/s。
  • 12位元解析度。
  • 實時快速傅立葉轉換(FFT)分析及在通道上超過2,500點以上的簡單與複雜的數學運算功能。
  • 數位萬用電錶模式:200kHz 8,000計數真有效值萬用電錶及在4個通道上標記時間日期的記錄功能(臨界值觸發、監測模式)。
  • 每通道50kpts的記憶體深度。
  • 諧波分析及總諧波失真測量可達61次(基頻範圍40 – 450Hz)。
  • 記錄器功能:提供對慢速信號可調的取樣持續時間與頻率。
  • 更大的儲存容量:
    • 微型記憶卡(micro-SD),可達2GB(儲存曲線、儀器設定、螢幕擷圖)、內部記憶體2MB或遠端FTP伺服器。
    • 標準配備USB/SD卡讀卡轉接頭,可更快速簡單的在個人電腦上進行資料傳輸。
  • 通訊:
    • 具備乙太網路介面(10MB)及ScopeNet網路伺服器。
    • 可自Goolge play商店下載行動應用程式,在AndroidTM平板電腦或智慧型手機查看遠端採用OXi 6204示波器測量的結果。
    • 專屬的ScopeNet網路伺服器,可對測量進行調整、顯示及詳盡的分析。
    • ScopeNet應用軟體,也可透過無線網路,提供實時的測量顯示。
    • 所有的介面都隔離。
    • 可自原廠技術支援網站免費下載新功能,將OXi 6204升級。



  • OXi 6204可對廣泛情況下的信號,進行測量和分析,具多功能,適合工程師、實驗室技術師、技術團隊、教師、電子電氣儀器製造廠等專業人員使用。
  • 技術及科學研究:
    • 顯示波形、傅立葉轉換(FFT)運算、自動測量、手動游標測量。
    • 單相或平衡三相系統的功率及消耗分析。
    • RLC電路的振盪、聲波的傳播等。
  • 電氣維護與研發:
    • 馬達電源與變速驅動指令電路的測量。
    • 測量大頻寬功率及來自主電源、電源轉換器/逆變器、半導體等的諧波。
    • 記錄慢速的實體層現象。
    • 監測三相系統事件。
  • 電力與電子 - 維修實驗室、售後服務等:
    • 顯示和分析網路或設備上的電氣信號(電壓、持續時間、總諧波失真等)。
    • 透過監測方式,排除電子或電氣設備的故障(醫院、研究中心、地方政府單位)。


相關產品

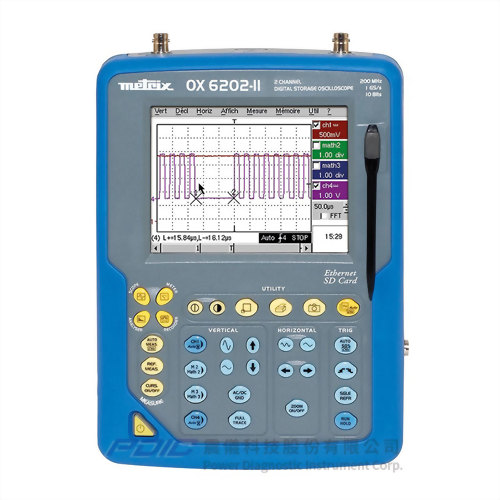

200MHz桌上型多功能分析型示波器(2個測量通道)

型號 : OX 6202B

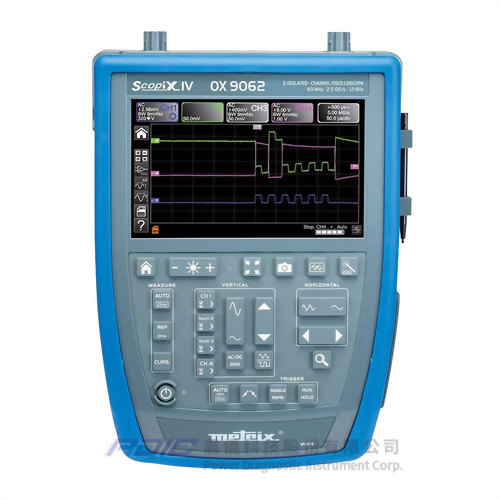

60MHz便攜式多功能示波器(2個獨立通道)

型號 : OX 9062

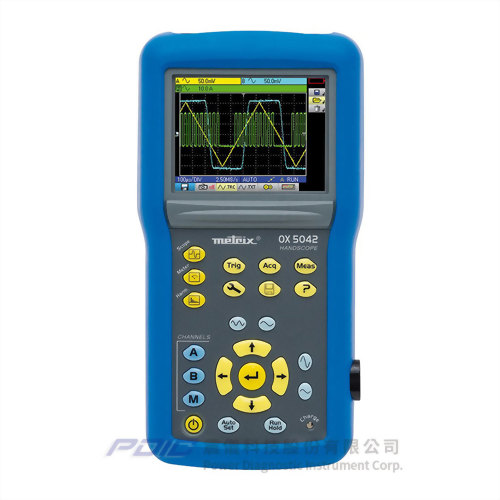

40MHz掌上型多功能示波器(2個獨立通道)

型號 : OX 5042

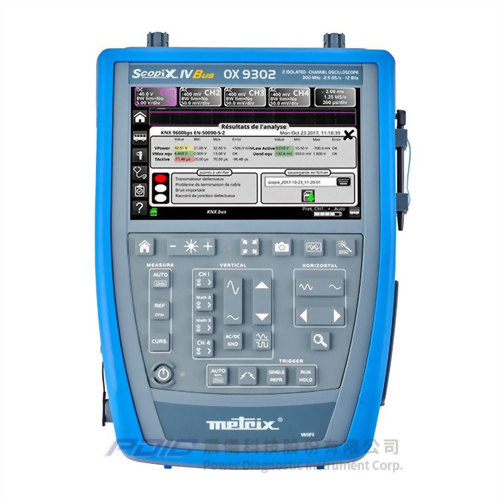

300MHz便攜式數位示波器(2個獨立通道)

型號 : OX 9302-BUS

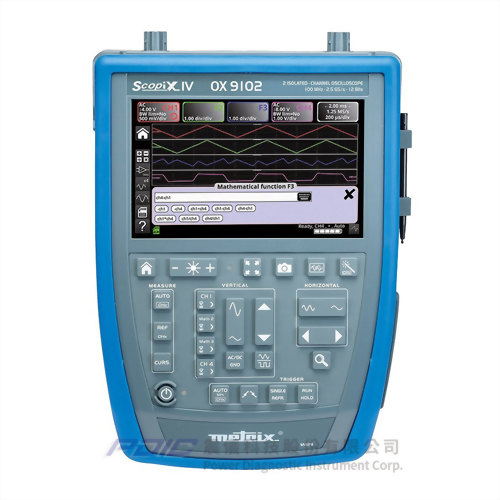

100MHz便攜式多功能示波器(2個獨立通道)

型號 : OX 9102

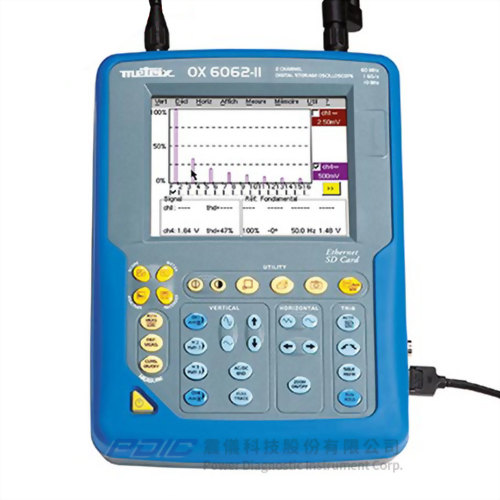

60MHz桌上型多功能分析型示波器(2個測量通道)

型號 : OX 6062B

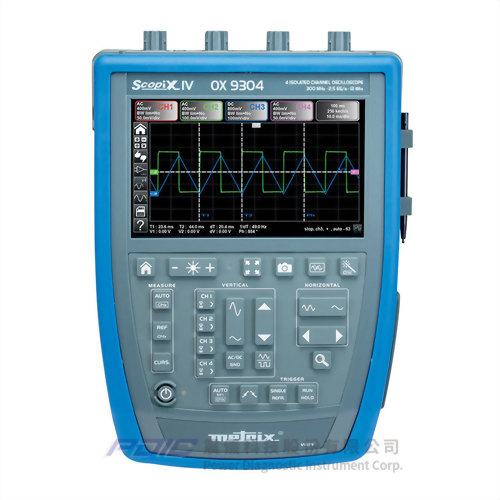

300MHz便攜式多功能示波器(4個獨立通道)

型號 : OX 9304

100MHz便攜式多功能示波器(4個獨立通道)

型號 : OX 9104

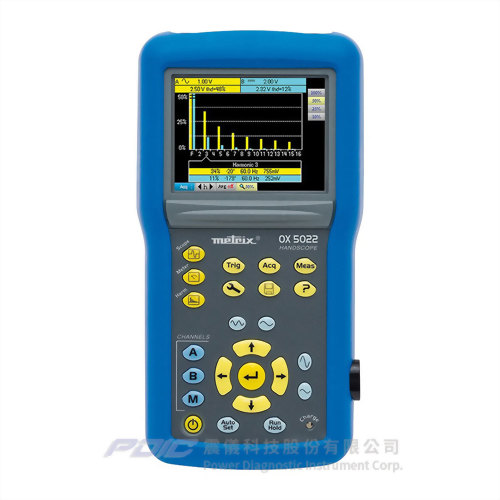

20MHz掌上型多功能示波器(2個獨立通道)
