300kV高壓電纜阻尼交流電壓測試/局放測量/定位/分析系統

型號 : DAC H300

  • ohvd H300為結構輕巧、多用途的阻尼交流電(DAC)電纜測試系統,可進行耐壓測試、局部放電分析及局部放電定位,適用於高壓輸電電纜的測試與診斷。
  • 特色包括:系統可程式控制、自動耐壓測試、局部放電測量、局部放電分析及定位。
  • 使用ohvd Suite軟體可輕鬆進行控制及分析。
  • 不僅僅是基本的“好/壞”判斷測量工具,也代表一種先進的分析與診斷概念,能可靠的評估新安裝、維修或老舊電纜系統的絶緣狀態,以輔助資產設備的管理。
  • 測量模式包括:
    • 在代表操作應力的電壓級別及以上的耐壓測試。
    • 對完整電纜系統的局部放電測量、分析與定位。
    • 評估介損/功率因數Tan δ。
  • 阻尼交流電(DAC)電壓測試及局部放電分析,能可靠的偵測以下的電纜問題:
    • 由安裝或鋪設造成的絶緣瑕疵。
    • 電纜附件缺陷,例如:接頭及終端。
    • 由老化導致的電纜絶緣劣化。
  • 可客製 - 依要求達到特定的最大測試電壓,以滿足客戶的應用需求。
  • 測試系統配備強固耐用的運輸收納箱,能便利的透過火車、卡車或空運運輸。
  • 測試特點:
    • 耐壓測試。
    • 局部放電測量、分析及定位。
    • 介損因數評估。
    • 電纜測試符合IEC60270、IEEE P400.4/D7標準。
  • 現場性能:
    • 最大充電及峰值電壓288kV。
    • 4件式,全部總重約700kg。
    • 配備強固耐用的運輸收納箱。
    • 使用ohvd Suite診斷軟體能輕鬆憑直觀進行操作。

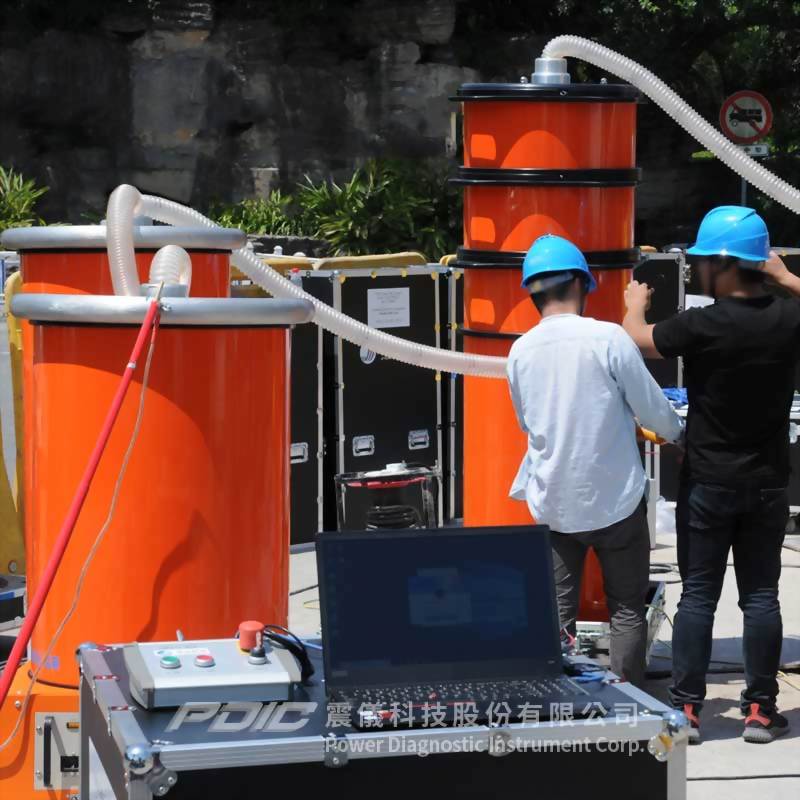

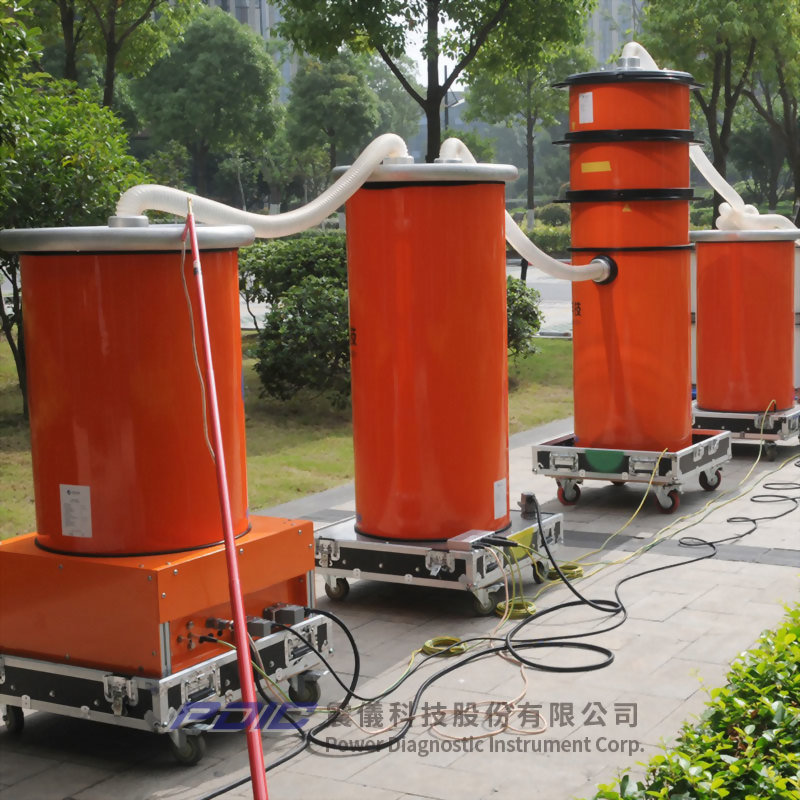

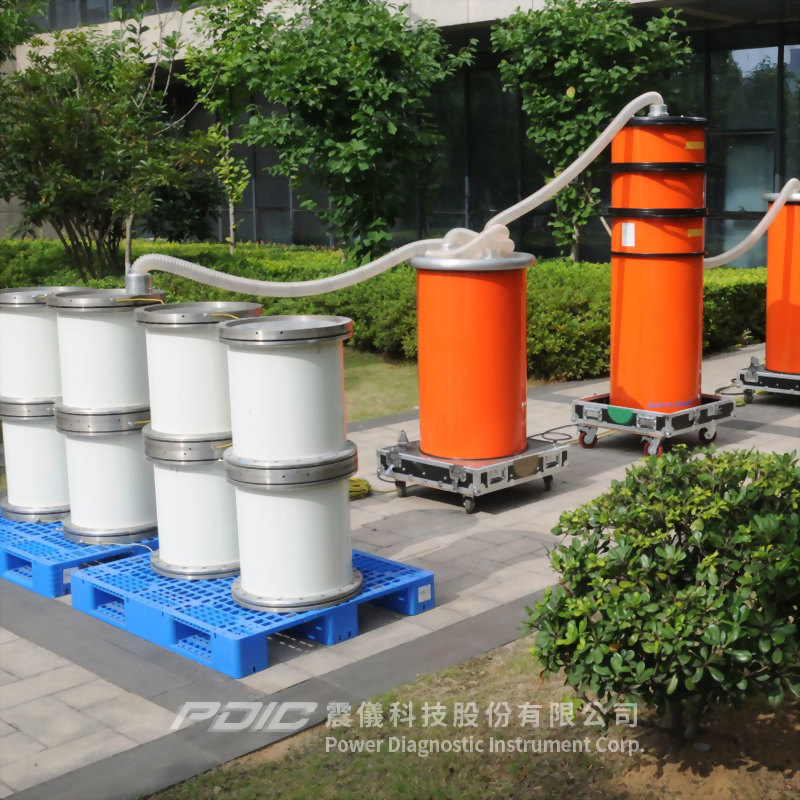

系統
第一件 高壓直流電流產生器
第二件 高壓開關
第三件 振盪器線圈
第四件 測量/耦合電容器
電壓
電源 3相,380V,48 - 63Hz,4kVA
DAC輸出電壓 最大288kVpeak/204kVrms(可依客戶需求訂製)
DAC頻率範圍 30Hz – 500Hz(符合IEC60270標準)
操作
待測目標電容 30nF - 3μF(大約相當於13km電纜)
接頭定位 內建於校正模式
PD測量範圍 5pC -100nC
PD測量解析度 1pC
PD定位 寬頻,100kHz – 20MHz,自動調整
軟體 標準配備ohvd Suite軟體
安全 接地桿、電壓控制
環境感測器 濕度、溫度
操作範圍 溫度:0 - 50℃
濕度:5 – 95% RH,無凝露
重量 約700kg(依電壓輸出規格而定)
體積 放在4只運輸收納箱中,各別佔位800 x 800mm及高1200-2100mm(依電壓輸出規格而定)
標準配備 高壓直流電流產生器、高壓開關、振盪器線圈及測量/耦合電容器計4件,並個別配備強固耐用的運輸收納箱。
電源、接地和高壓連接導線組、接地桿
校正器
電纜及配件的強固運輸收納箱
Ohvd Suite軟體
操作手冊
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 不僅僅是基本的“好/壞”判斷測量工具,也代表一種先進的分析與診斷概念,能可靠的評估新安裝、維修或老舊電纜系統的絶緣狀態,以輔助資產設備的管理。
  • 測量模式包括:
    • 在代表操作應力的電壓級別及以上的耐壓測試。
    • 對完整電纜系統的局部放電測量、分析與定位。
    • 評估介損/功率因數Tan δ。
  • 阻尼交流電(DAC)電壓測試及局部放電分析,能可靠的偵測以下的電纜問題:
    • 由安裝或鋪設造成的絶緣瑕疵。
    • 電纜附件缺陷,例如:接頭及終端。
    • 由老化導致的電纜絶緣劣化。
  • 可客製 - 依要求達到特定的最大測試電壓,以滿足客戶的應用需求。
  • 測試系統配備強固耐用的運輸收納箱,能便利的透過火車、卡車或空運運輸。
  • 測試特點:
    • 耐壓測試。
    • 局部放電測量、分析及定位。
    • 介損因數評估。
    • 電纜測試符合IEC60270、IEEE P400.4/D7標準。
  • 現場性能:
    • 最大充電及峰值電壓288kV。
    • 4件式,全部總重約700kg。
    • 配備強固耐用的運輸收納箱。
    • 使用ohvd Suite診斷軟體能輕鬆憑直觀進行操作。

  • 為結構輕巧、多用途的阻尼交流電(DAC)電纜測試系統,可進行耐壓測試、局部放電分析及局部放電定位,適用於高壓輸電電纜的測試與診斷。
  • 代表一種先進的分析與診斷概念,能可靠的評估新安裝、維修或老舊電纜系統的絶緣狀態,以輔助資產設備的管理。
