架空輸電線路進行波故障定位系統

型號 : TFS 2100E(TDU 100E+TAS 2100E)

  • 為高壓電網故障定位的全方位解決方案。
  • TFS 2100E系統包括兩個部份:
    • 進行波資料擷取器TDU 100E:安裝在變電所。
    • 進行波分析軟體TAS 2100E:安裝在主控站電腦(主機)內。
  • 能最大限度地縮短線路斷電時間。
  • 適用於任何類型電網:AC或DC。
  • 自動計算故障點距離。
  • 快速:故障點可於幾毫秒內定位出來。
  • 精準:定位誤差小於±50m(小於1個塔架)。
  • 廣域故障定位:從整個電網蒐集資料。
  • 故障定位是直接在網路地圖上執行。
  • 不受故障點距離影響。
  • 一部進行波資料擷取器TDU 100E可偵測多達8條線路。
  • 故障偵測性質:由於實際故障、雷擊或斷路器操作而產生的進行波。
  • GPS同步系統是內嵌於進行波資料擷取器TDU 100E中。
  • 大容量故障資訊儲存記憶體:8GB。
  • 快速、非侵入式的安裝。
  • 容易設定。
  • 進行波記錄是由主控站軟體進行蒐集及計算故障點距離。
  • 連接類型:乙太網路、數據機及點對點。
  • 變電所連接:DNP 3.0或選購的IEC 61850-8介面。
  • 統計分析。
  • 系統簡介:
    • 故障定位系統TFS 2100E由兩部份構成:
      • 進行波資料擷取器TDU 100E。
      • 進行波分析軟體TAS 2100E。
    • 通訊 - 提供3種通訊方式:
      • TCP-IP:透過標準的乙太網路連接。
      • 點對點:透過RS232埠(標準配備RS232/USB轉換器)。
      • 撥接式:透過內建的數據機與電話網路。

  • 進行波資料擷取器TDU 100E規格:
    • 體積:2U,19吋機架(483mm x 323mm x 83mm)。
    • 重量:<4kg(不含模組);<6kg(含模組)。
    • 電源:
      • 基本模組:85 - 264V,50/60Hz AC或90 - 260V DC。
      • 選購1:35 - 140V DC。
      • 選購2:100 - 300V DC。
    • 操作/存放溫度:-10°C - 55°C / -40°C - 85°C。
    • 相對濕度:0 - 90% RH,無凝露。
  • 主控站進行波分析軟體TAS 2100E規格:
    • 進行波分析軟體TAS-2100E運行在WINDOWS作業系統的個人電腦(主機)上。
    • 進行波分析軟體TAS 2100E蒐集安裝在所有變電所的資料擷取器TDU 100E蒐集的暫態資料,並自動(以雙端法)計算到達故障點的距離。
    • 軟體的主要功能如下:

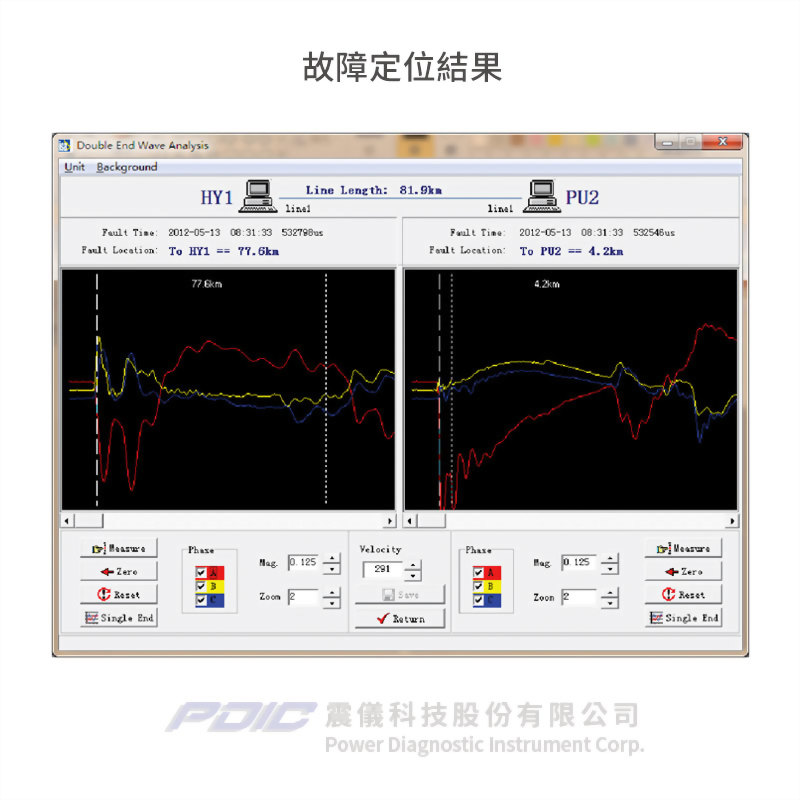

      • 採用雙端及廣域故障定位法,自動計算到達故障點的距離,誤差小於±50m。
      • 故障定位結果是從變電所起算的距離,以km、µs或線路塔架為單位。
      • 廣域故障定位法是採用整個電力網路的多個變電所的時間標記識別故障點。
      • 可將進行波的3個可能原因 - 實際故障、雷電或斷路器操作,顯示在故障摘要中。
      • 自動蒐集遠端變電所的故障資料,並在偵測到故障時,立即將它們儲存在本機資料庫中。
      • 執行故障記錄管理、預覽報告及列印。
      • 執行故障模擬。
      • 具有全面的自我診斷功能。
      • 從遠端上傳、查看、變更資料擷取器TDU 100E的配置及重置設備。軟體與韌體皆免授權,包括升級。
      • 使用DNP 3.0通訊協定或選購的IEC 61850介面,將包含所有故障資訊的資料庫表格檔案,發佈到其他系統;資料也可透過TAS網頁查看。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 為高壓電網故障定位的全方位解決方案。
  • TFS 2100E系統包括2個部份:
    • 進行波資料擷取器TDU 100E:安裝在變電所。
    • 進行波分析軟體TAS 2100E:安裝在主控站電腦(主機)內。
  • 能最大限度地縮短線路斷電時間。
  • 適用於任何類型電網:AC或DC。
  • 自動計算故障點距離。
  • 快速:故障點可於幾毫秒內定位出來。
  • 精準:定位誤差小於±50m(小於1個塔架)。
  • 廣域故障定位:從整個電網蒐集資料。
  • 故障定位是直接在網路地圖上執行。
  • 不受故障點距離影響。
  • 一部進行波資料擷取器TDU 100E可偵測多達8條線路。
  • 故障偵測性質:由於實際故障、雷擊或斷路器操作而產生的進行波。
  • GPS同步系統是內嵌於進行波資料擷取器TDU 100E中。
  • 大容量故障資訊儲存記憶體:8GB。
  • 快速、非侵入式的安裝。
  • 容易設定。
  • 進行波記錄是由主控站軟體進行蒐集及計算故障點距離。
  • 連接類型:乙太網路、數據機及點對點。
  • 變電所連接:DNP 3.0或選購的IEC 61850-8介面。
  • 統計分析。

  • 為最精準的架空輸電線路故障定位器 - 高壓電網故障定位的全方位解決方案。
