二次側注入電驛測試器
型號 :
TD 1000 PLUS
- TD 1000 PLUS是保護電驛測試器,可為調試工程師提供具備多功能及高度可靠的測試設備。
- 與機型T 1000 PLUS相比,TD 1000 PLUS除了始動電流測定外,有2個電流輸出,可測試差動電驛特性曲線。
- 用於測試電驛與傳感器。
- 可轉換的電流與電壓產生器。
- 有相角移位器。
- 頻率產生器:15 - 550Hz。
- 測試結果與設定是儲存在本機記憶體內。
- 大功率輸出。
- 具電流與電壓的示波器功能。
- 大型圖形式顯示幕。
- 小巧輕量。
- 可同步運行幾台TD 1000 PLUS測試器。
- 配備USB介面。
- 具有2個輔助接點,可測試自動復閉器。
- 系統簡介:
- 與機型T1000 PLUS相比,TD 1000 PLUS有2個電流輸出,可測試差動電驛特性曲線,而不只是始動電流測定,而且,該電流的頻率,可隨著電壓的改變而改變,因此,可測試差動電驛的二次諧波抑制特性。
- TD 1000 PLUS包含3個獨立的產生器:
- 主要產生器:可產生AC電流、AC電壓;DC電壓。
- 輔助的AC可轉換電流與電壓產生器:可產生獨立的、可相移的AC電壓或電流。
- 輔助的DC電壓產生器:可產生為待測電驛供電的DC電壓。
- 所有輸出皆可同時在大型圖形式LCD螢幕上調整與量測。
- 操作:
- TD 1000 PLUS可不連接電腦而操作。
- 可使用多功能旋鈕與大型LCD顯示幕進入選單模式,以設定許多功能,是功能強大的測試設備。
- 提供手動與半自動測試功能,還可將測試結果經USB介面轉移至電腦。

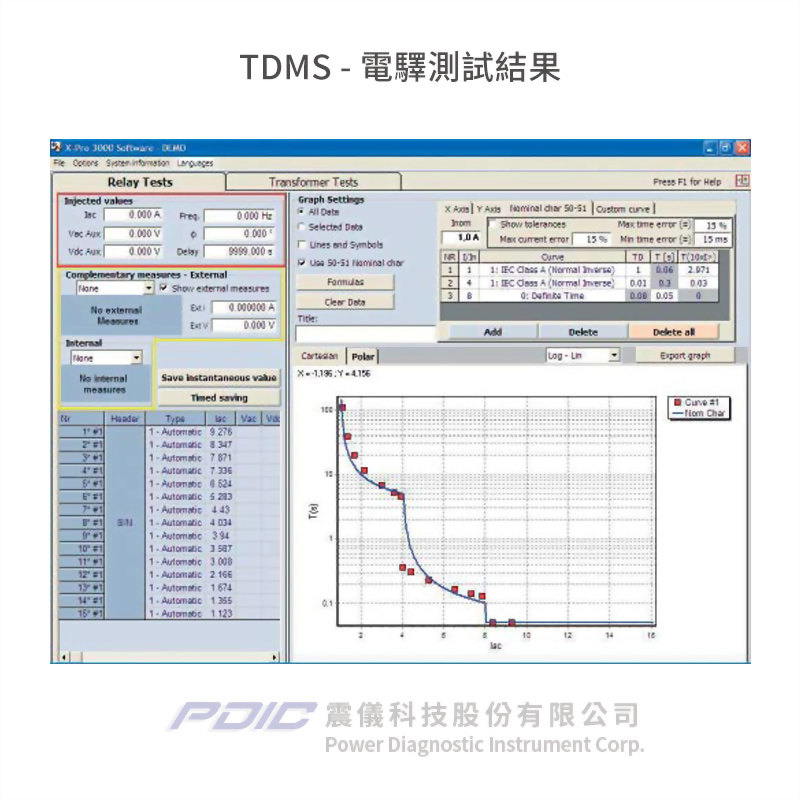

- 測試結果可採用功能強大且與所有Windows版本相容的TDMS軟體進行記錄、顯示和分析。
- 應用:
- 可測試配電電驛、智慧型電網電驛、單相電驛、高負載電驛。
- 可測試以下所有類型的電驛(IEEE編號):
- 測距電驛(IEEE編號21)。
- 同步檢定電驛(IEEE編號25)。
- 積熱電驛(IEEE編號26)。
- 欠壓/過壓電驛(IEEE編號27/59)。
- 方向性電力電驛(IEEE編號32/92)。
- 欠流電驛(IEEE編號37)。
- 逆相序電流電驛(IEEE編號46)。
- 相序電壓電驛(IEEE編號47)。
- 不完全順序電驛(IEEE編號48)。
- 瞬時過電流電驛(IEEE編號50/50N)。
- 反時過電流電驛(IEEE編號51/51N)。
- 功率因數電驛(IEEE編號55)。
- 電壓平衡電驛(IEEE編號60)。
- 接地偵測器電驛(IEEE編號64)。
- 方向性過電流電驛(IEEE編號67)。
- 方向性接地故障電驛(IEEE編號67N)。
- 自動復閉電驛(IEEE編號79)。
- 頻率電驛(IEEE編號81>/81<)。
- 卸載電驛(IEEE編號81R)。
- 引線接收電驛(IEEE編號85)。
- 閉鎖電驛(IEEE編號86)。
- 差動保護電驛(IEEE編號87)。
- 電壓方向電驛(IEEE編號91)。
- 跳脫電驛(IEEE編號94)。
- 主要產生器:
- 主要產生器有3個輸出:AC電流、AC電壓、DC電壓。以下規格適用於分別使用這些輸出時。
- AC電流輸出 - 範圍(A AC)/電流輸出(A)/最大功率(VA)/負載時間(s)/恢復時間(min):
- 100A AC;30A;300VA;穩定;-。
- 100A AC;100A;800VA;60秒;15分鐘。
- 100A AC;250A;1000VA;1秒;5分鐘。
- 40A AC;12A;300VA;穩定;-。
- 40A AC;40A;800VA;60秒;15分鐘。
- 40A AC;80A;1000VA;1秒;5分鐘。
- 10A AC;5A;400VA;穩定;-。
- 10A AC;10A;800VA;60秒;15分鐘。
- 10A AC;20A;1000VA;2秒;5分鐘。
- AC電壓輸出 - 範圍(V AC)/電壓輸出(V)/最大功率(VA)/負載時間(min)/恢復時間(min):
- 250V AC;250V;500VA;穩定;-。
- 250V AC;250V;750VA;10分鐘;45分鐘。
- DC電壓輸出 - 範圍(V DC)/電壓輸出(V)/最大功率(W)/負載時間(min)/恢復時間(min):
- 300V DC;300V;300W;穩定;-。
- 300V DC;300V;500W;10分鐘;45分鐘。
- 主要輸出的其它特點:
- 零交叉控制:當輸出波形與零相交時,主要的AC輸出即產生和停止。
- 高解析度調整控制。
- 過載警報訊息。
- 過熱保護。
- 低負載時,可將輸出功率降低至1/5。
- 輔助的AC電壓輸出:
- 輔助的AC電壓輸出是與主要的AC電流及電壓隔離。
- 範圍選擇:以多功能旋鈕及LCD顯示幕驅動軟體。
- 輔助的電壓功率:全範圍連續工作時40VA;一分鐘時50VA。
- 以按鈕啟用或停用輸出。
- 輔助的AC電壓輸出 - 範圍(V)/最大功率(VA):
- 65V;50VA。
- 130V;50VA。
- 260V;50VA。
- 相角移位:
- 可相移與主要電流或電壓有關的輔助的AC電壓輸出。
- 相角調整:透過多功能旋鈕。
- 相角範圍:0°~360°。
- 調整解析度:1°。
- 測試設定與測試結果儲存:
- 可儲存及調出多達10組測試設定。
- 可在本機永久記憶體內儲存多達500筆測試結果。
- 當連接電腦時,可使用TDMS軟體建立測試設定及轉移到TD 1000 PLUS測試器。
- 當連接電腦時,可使用TDMS軟體,透過USB埠,將測試結果轉移至電腦,進行儲存及列印。
- 連接電腦介面:USB。
- 電源:
- 訂購時須指明主電源規格:230V±15%,50 - 60Hz或120V±15%,50 - 60Hz。
- 最大供應電流:5A。
- 詳細規格、配件、軟體及選購,歡迎洽詢。
