多點接地電阻/電阻率測試器

型號 : C.A 6472+C.A 6474

  • 適用於可靠、精準、快速的進行各種接地測試。
  • 系統簡介:
    • 為多用途的儀器:
      • C.A 6472接地電阻/電阻率測試器,具備所有的接地測量功能,能快速、全面性的測試各種接地系統。
      • C.A 6472接地電阻/電阻率測試器搭配C.A 6474高壓鐵塔接地測量轉接器使用時,也具有高壓鐵塔的接地測量功能,是診斷及維護所有類型高壓鐵塔接地系統不可或缺的重要工具!
    • 嶄新的測量觀念:
      • 與傳統的接地測試器不同,C.A 6472具備特別寬廣的頻率測量範圍(41~ 5,078Hz),能分析接地系統的頻率特性。
      • 採用高頻測量信號,可評估接地系統在發生雷擊時的變化特性。
    • 提供“自動”及“專家”兩種操作模式,學習容易:
      • 自動模式 – 按一個按鍵,操作簡單:
        • 轉動旋鈕,選擇功能 → 按開始/停止按鈕 → 讀取結果。
        • 在此模式,儀器是執行預設的在128Hz的測量,並且在出現干擾電壓時,自動選擇最適當的頻率。
      • 專家模式:
        • 使用者可選擇需要的測量參數:特定的測量頻率、頻率掃瞄、介於H與S之間的測量電壓等…,並可取得額外的測量結果,以進行更精準的結果解讀。
        • 自動識別輸入端的連接狀態:螢幕顯示連接狀態,並在連接錯誤或沒有接好時,以閃爍指示。
  • 特點:
    • 多功能:
      • 適用於各類型的接地電阻測量及高壓鐵塔接地測量(搭配選購C.A 6474高壓鐵塔接地測量轉接器)。
      • 電阻率測試採用Wenner與Schlumberger法。
      • 接地耦合。
      • 接地電位測量。
      • 導通性測試及電阻測試。
    • 高性能:
      • 可分析接地系統的頻率特性(41Hz ~ 5kHz)。
      • 寬廣的測量範圍,具有最佳的解析度。
      • 可抑制高達60Vpeak的干擾電壓。
      • 自動計算接地耦合係數與接地電阻率。
      • 高壓鐵塔的接地測量與分析。
      • 可記錄測量結果。
  • 適用於各種測量方法,進行各種接地測試:
    • 三極接地測量法。
    • 四極與四極選擇性測量法。
    • 使用2支鉤錶進行接地迴路測量。
    • 接地耦合測量。
    • 土地電阻率測量。

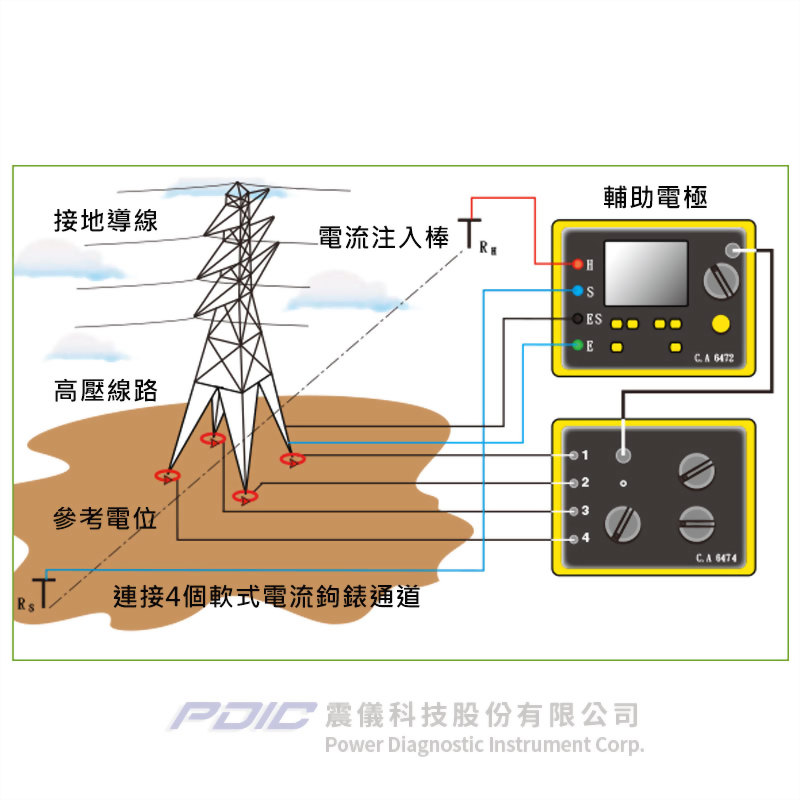

    • 具接地線的高壓鐵塔的接地測量。
    • 土地電位測量。

項目 三極測量法 四極 / 四極選擇性測量法 使用2支鉤錶的接地測量
範圍 0.01Ω - 99.9kΩ 0.001Ω - 99.99Ω 0.01Ω - 500Ω
解析度 0.01 - 100Ω 0.001 - 10Ω 0.01 - 1Ω
精度 ±(2% + 1 ct) ±(2% + 1 ct) ±(10% + 1 ct)
無載電壓 16或32Vrms
測量頻率 41 - 5,078 Hz 自動:1,367Hz
手動:1,367Hz、1,611Hz、1,758Hz
耦合測量
干擾電壓 最大60Vpeak

項目 電阻率 接地電位測量 DC電阻測量 搭配C.A 6474測量
範圍 0.01kΩ - 99.9kΩ 0.01mV - 65.00V 0.001Ω - 99.9 kΩ 0.001Ω - 99.99kΩ
解析度 0.01 - 100Ω 0.01mV - 10mV 2線式: 0.01Ω - 100Ω
4線式: 0.001Ω - 10Ω
0.001 - 10Ω
精度 ±(2% + 1 ct) ±(5% + 1 ct) ±(2% + 2 ct) ±(5% + 1 ct)
無載電壓 16或32Vrms 16或32Vrms ±16 VDC 16或32Vrms
測量頻率 41 - 128Hz 41 - 128Hz DC 41 – 5,078Hz
耦合測量
干擾電壓 最大60Vpeak 最大60Vpeak

  • 記憶體:儲存512筆記錄。
  • 通訊:光纖鏈接/USB。
  • 防護等級:IP53。
  • 符合電氣安規:CAT IV 50V,符合IEC 61326-1 / IEC 61010 / IEC 61557-1-4-5標準。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 多功能:
    • 適用於各類型的接地電阻測量及高壓鐵塔接地測量(搭配選購C.A 6474高壓鐵塔接地測量轉接器)。
    • 電阻率測試採用Wenner與Schlumberger法。
    • 接地耦合。
    • 接地電位測量。
    • 導通性測試及電阻測試。
  • 高性能:
    • 可分析接地系統的頻率特性(41Hz ~ 5kHz)。
    • 寬廣的測量範圍,具有最佳的解析度。
    • 可抑制高達60Vpeak的干擾電壓。
    • 自動計算接地耦合係數與接地電阻率。
    • 高壓鐵塔的接地測量與分析。
    • 可記錄測量結果。

  • 適用於各種測量方法,進行各種接地測試:
    • 三極接地測量法。
    • 四極與四極選擇性測量法。
    • 使用2支鉤錶進行接地迴路測量。
    • 接地耦合測量。
    • 土地電阻率測量。
    • 具接地線的高壓鐵塔的接地測量。
    • 土地電位測量。
