1000A交流電流鉤錶
型號 :
3280-10F
- 3280-10F為採用整流平均值法的1000A AC交流鉤錶,電流測量範圍42A - 1,000A AC(搭配連接可撓式交流電流鉤錶CT6280可達4,200A AC)。
- 具寬廣的操作溫度範圍-25 °C - 65 °C。
- 輕薄小巧的鉤錶口部及可選購搭配可撓式交流電流鉤錶CT6280,即使是在最狹小的測量點上,也能套接進去而執行測量。。
- CAT IV 300V(電流)。
- CAT III 600 V(電流)。
- CAT III 300 V(電壓)。
- CAT II 600 V(電壓)。
- 主要特點:
- 採用整流平均值法測量基頻波形成份。
- 寬廣的操作溫度範圍-25 °C - 65 °C。
- 機身強固,能耐1m高度摔落至水泥地板。
- 3280-10F鉤錶口徑33mm。

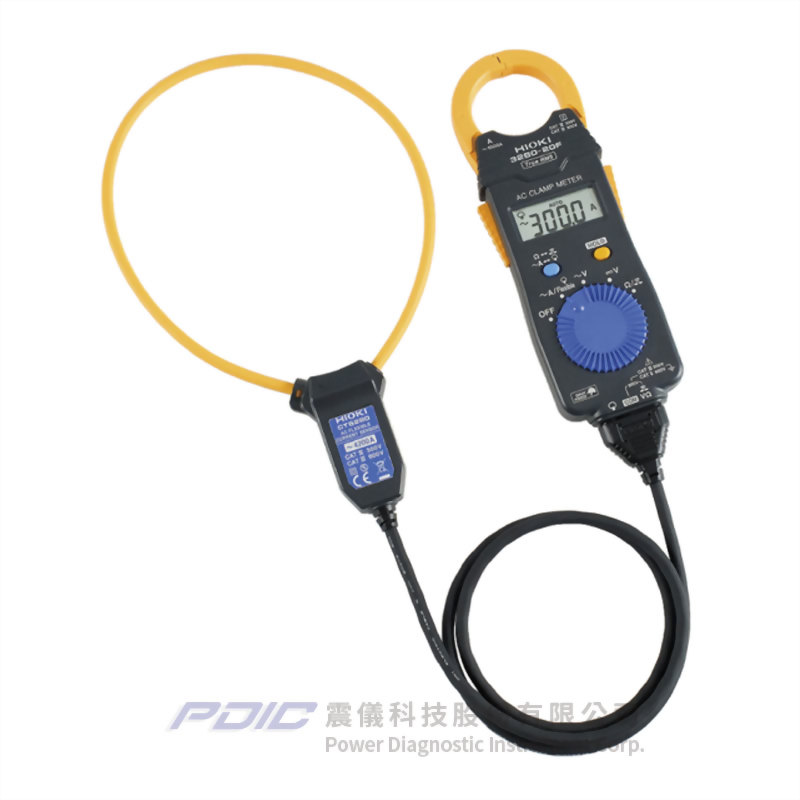

- 搭配連接可撓式交流電流鉤錶CT6280(口徑130mm),可測量線徑粗厚或成對導線的電流達4,200A。
- 外觀設計扁平瘦長,僅厚9.5mm,可放在口袋內。
- 除了交流電流測量外,還可執行電壓、電阻測量及導通性檢測。
- 小巧而扁平瘦長、強固而耐操的機身設計,適用於惡劣和極端的溫度環境,為任何電氣技術人員隨身必備的檢測工具。
- 可執行的測量:
- 交流電流。
- 測量大線徑導線或大電流(搭配連接口徑130mm的CT6280可撓式交流電流鉤錶,可測量電流達4200A AC)。
- 交流電壓。
- 直流電壓。
- 電阻。
- 導通性檢測。
- 3280-10F交流鉤錶規格:
交流測量法 | 平均值 |
鉤錶口徑 | φ33mm,厚度9.5mm |
最大的對地額定電壓 | 口部:CAT IV 300V,CAT III 600V;電壓測量終端CAT III 300V,CAT II 600V。 |
交流電流 | 42.00A / 420.0A / 1000A(±1.5% rdg.±5位數) |
頻率 | 50 - 60Hz |
交流電壓 | 4.200V - 600V,4個範圍(±1.8% rdg.±7位數) |
頻率 | 45Hz - 500Hz |
直流電壓 | 420.0mV - 600V,5個範圍(±1.0% rdg.±3位數) |
電阻 | 420.0Ω - 42.00MΩ,6個範圍(±2.0% rdg.±4位數) |
導通性檢測 | 420.0Ω(±2.0% rdg.±4位數);蜂鳴器報響臨界值:50Ω ± 40Ω或更低 |
顯示更新率 | 400ms |
操作溫度/濕度 | −25°C - 65°C / 80% RH或更低(無凝露) |
存放溫度/濕度 | −25°C - 65°C,80% RH或更低(無凝露) |
耐摔落高度 | 1m(摔落到水泥地上) |
符合安規 | EN 61010,EMC : EN 61326 |
功能 | 讀值保持、自動省電功能 |
電源 | 硬幣式鋰電池CR2032×1 |
續航力 | 120小時 |
體積/重量 | 寬57×高175×深16 mm / 100g |
- CT6280可撓式交流電流鉤錶規格:
鉤錶口徑 | φ130mm,導線橫截面直徑5mm,末端直徑7mm |
交流電流 | 420.0A / 4,200A(±3.0% rdg.±5位數) |
導線長度 | 800mm |
- 詳細規格、配件、軟體及選購,歡迎洽詢。
- 採用整流平均值法測量基頻波形成份。
- 電流測量範圍42A - 1000A(搭配連接可撓式交流電流鉤錶CT6280可達4,200A AC)。
- 寬廣的操作溫度範圍-25 °C - 65 °C。
- 機身強固,能耐1m高度摔落至水泥地板。
- 3280-10F鉤錶口徑33mm。
- 搭配連接可撓式交流電流鉤錶CT6280(口徑130mm),可測量線徑粗厚或成對導線的電流達4,200A。
- 外觀設計扁平瘦長,僅厚9.5mm,可放在口袋內。
- 除了交流電流測量外,還可執行電壓、電阻測量及導通性檢測。
- 小巧而扁平瘦長、強固而耐操的機身設計,適用於惡劣和極端的溫度環境,為任何電氣技術人員隨身必備的檢測工具。
-
3280-10F介紹:
- 3280-10F及3280-20F的比較:
