固定壁掛式/夾管型超音波熱能錶

型號 : Ultraflo UF3300HM

  • Micronics新推出Ultraflo UF3300系列,提供2種機型:Ultraflo UF3300HM固定式超音波熱能錶Ultraflo UF3300FM固定式超音波流量/製程液體流量計
  • Ultraflo UF3300採用夾管型傳感器,無須將任何機械部件穿過管壁插入或伸進流動系統,適用於測量密閉管道內的液體流量,為非侵入式的超音波流量計。
  • 採超音波時差式技術,由包含大量資料的微處理器系統控制,適用於多種材質及13mm2,000mm的管道,範圍的流體溫度。
  • 安裝時,無須切割管道或中斷處理過程,可節省大量成本 – 塞;乾式維護。
  • 普遍的應用包括製程流體測量、HVAC/建築物服務計量、水網路監控、超純水測量與重油計量…等。
  • 特點:
    • 超音波交叉相關時差法流量測量及PT100 Class B 4線式溫度測量
    • 雷諾數修正。
    • 容易安裝。
    • 簡單好操作的設定選單。
    • 夾管式流量及溫度感測器。
    • 流速測量範圍:0.1m/s 20m/s,雙向。
    • 大型背光顯示幕:64 x 240像素圖形式螢幕。
    • 15鍵式設定/控制面板。
    • 持續的信號監測。
    • 提供3個隔離式的開關輸出,可任意組合使用於以下用途:
      • 脈衝輸出(體積流量或電能/熱能計量)
      • 頻率輸出(流速或功率計量)或
      • 警報輸出(流速、體積流量、功率、電能/熱能、流動信號)。
    • 電流輸出:提供4 – 20mA的可選擇的範圍,包括支援警報電流。
    • 診斷。
    • 可選購內建資料記錄器,記錄標示日期的流量。
    • CE認證。
  • 應用:
    • 適用的產業:
      • 水、建築物服務、能源管理、發電、化學、製藥、石化、食品。
    • 適用的液體類型:
      • 飲用水、河水、冷卻水、去礦物質水、水/乙二醇溶液、液壓油、柴油和燃料油、化學品、石油產品。
    • 適用的項目:
      • 暖通空調及能源系統審計、檢查系統儀表、泵浦驗證、鍋爐測試、洩漏檢測、過濾器尺寸調整、超純水測量、重油計量、冷凝水測量、平衡系統、線上清洗評估、消防系統測試、液壓系統測試。

  • 測量技術:超音波交叉相關時差法流量測量及PT100 Class B 4線式溫度測量。
  • 符合熱能錶標準:熱能計算的設計,符合EN1434 section 6標準。
  • 溫度感測器:夾管型PT100 Class B 4線式,範圍0°C – 200°C,解析度0.1°C,最小溫差0.3°C。
  • 防護等級:IP65防塵防水等級。
  • A組傳感器:管外徑13mm – 115mm,IP54及IP68防護選購。
  • B組傳感器:管外徑50mm – 2000mm,IP54及IP68防護選購。
  • 傳感器操作溫度:
    • A&B組:-20°C – +135°C
    • A&B組高溫選購:-20°C – +200°C。
  • 最大偵測流量:最小偵測流量=100:1。
  • 精度:
    • 管內徑:>75mm:±0.5% – ±2%的流量讀值@流速>0.2m/s。
    • 管內徑:13 – 75mm:±3%的流量讀值@流速>0.2m/s。
  • 雷諾數修正:在整個速度範圍內依雷諾數修正流速。
  • 總體積流量:12位數 – 正向與逆向。
  • 輸出:
    • USB介面:支援多數USB2.0 BOM磁碟。
    • 類比輸出:
      • 可於4 – 20mA範圍內選擇。
      • 精度:<0.3% f.s.及使用者補償。
      • 警報電流:在工作範圍4 – 20mA以外。
      • 隔離:1MΩ@100V AC/DC。
      • 最大負載:620Ω@20mA。
    • 開關輸出:
      • 光隔離型MOSFET電驛。
      • 最大負載電壓/電流:24V DC或24V AC/500mA。
      • 隔離:1MΩ@100V AC/DC。
      • 脈衝模式:脈衝重覆速率達每秒50個脈衝(依脈衝寬度而定)。
      • 頻率模式:
        • 最大脈衝頻率200Hz。
        • 在最大頻率的流速:可由使用者選擇。
  • 電源:86-264VAC,可選購12V AC/DC,最高1A。
  • 資料記錄(*依機型/配置選擇而定):
    • 記錄資料:詳細的應用資訊、時間、日期、流量、正向總流量、逆向總流量、流速、信號品質、信號雜訊比、信號狀態。
    • 資料容量:8GB(>100,000,000個資料點)
    • 時間標記:所有資料點。
    • 記錄的站點數目:12個命名的站點。
    • 每個站點的資料點數目:可分配所有閒置的記憶體給任何站點使用。
    • 可編程的記錄間隔:5秒至28天。只有當記憶體佔滿時才停止記錄。可將已記錄的資料經USB碟下載為.csv格式檔案及複製到電腦和匯入到Excel。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 超音波交叉相關時差法流量測量及PT100 Class B 4線式溫度測量
  • 雷諾數修正。
  • 容易安裝。
  • 簡單好操作的設定選單。
  • 夾管式流量及溫度感測器。
  • 流速測量範圍:0.1m/s – 20m/s,雙向。
  • 大型背光顯示幕:64 x 240像素圖形式螢幕。
  • 15鍵式設定/控制面板。
  • 持續的信號監測。
  • 提供3個隔離式的開關輸出,可任意組合使用於以下用途:
    • 脈衝輸出(體積流量或電能/熱能計量)
    • 頻率輸出(流速或功率計量)或
    • 警報輸出(流速、體積流量、功率、電能/熱能、流動信號)。
  • 電流輸出:提供4 – 20mA的可選擇的範圍,包括支援警報電流。
  • 診斷。
  • 可選購內建資料記錄器,記錄標示日期的流量。
  • CE認證。

  • 適用的產業:
    • 水、建築物服務、能源管理、發電、化學、製藥、石化、食品。
  • 適用的液體類型:
    • 飲用水、河水、冷卻水、去礦物質水、水/乙二醇溶液、液壓油、柴油和燃料油、化學品、石油產品。
  • 適用的項目:
    • 暖通空調及能源系統審計、檢查系統儀表、泵浦驗證、鍋爐測試、洩漏檢測、過濾器尺寸調整、超純水測量、重油計量、冷凝水測量、平衡系統、線上清洗評估、消防系統測試、液壓系統測試。

相關產品

固定壁掛式/盤面安裝型超音波熱能錶

型號 : Ultraflo U1000MKII-HM-WM

固定夾管型超音波熱能錶

型號 : Ultraflo U1000MKII-HM

攜帶型時差式超音波流量計

型號 : Portaflow 330 (PF330)

攜帶式夾管型時差式超音波流量計

型號 : Portaflow 222 (PF222)

固定夾管型時差式超音波流量計

型號 : Ultraflo U1000MKII-FM

固定壁掛式/夾管型時差式超音波流量計

型號 : Ultraflo UF3300FM

固定夾管型時差式超音波流量計

型號 : Ultraflo U3000/U4000

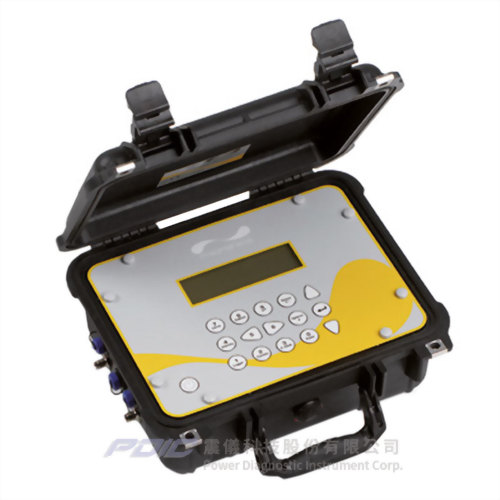

攜帶型時差式超音波流量計

型號 : Portaflow 440IP (PF440IP)

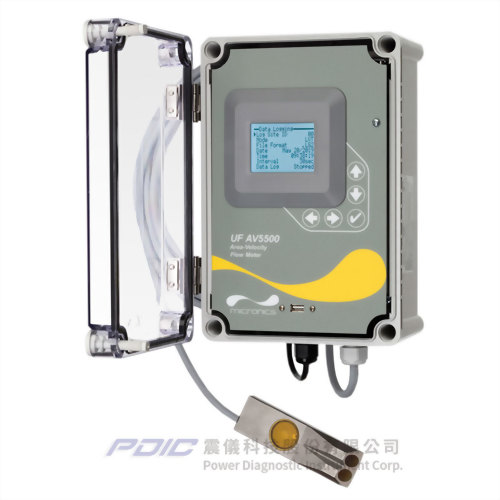

固定式超音波流量計(明渠或部份滿管管道超音波流量監測)

型號 : UF AV5500

攜帶型時差式超音波流量計

型號 : Portaflow 220 (PF220)

攜帶型都卜勒超音波流量計

型號 : Portaflow D550 (PF D550)

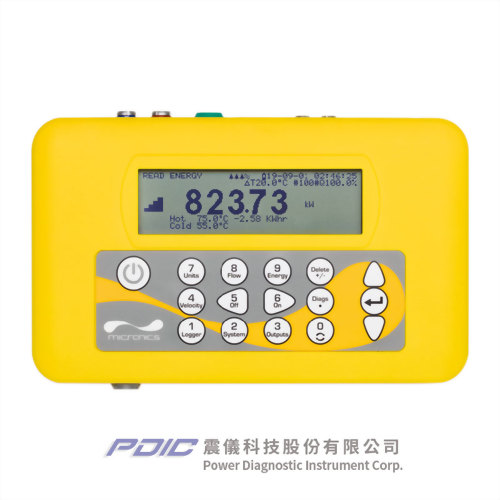

攜帶式夾管型時差式超音波流量計/熱能錶
