多通道高速暫態波形記錄器

型號 : MR6000/MR6000-01

  • MR6000為Hioki最新推出的暫態記錄器,具備世界級的規格、易操作性與從頭至尾的嶄新設計,提供前所未見的出色性能,足以顛覆您對波形測量、記錄及分析的看法。
  • 重要特點:

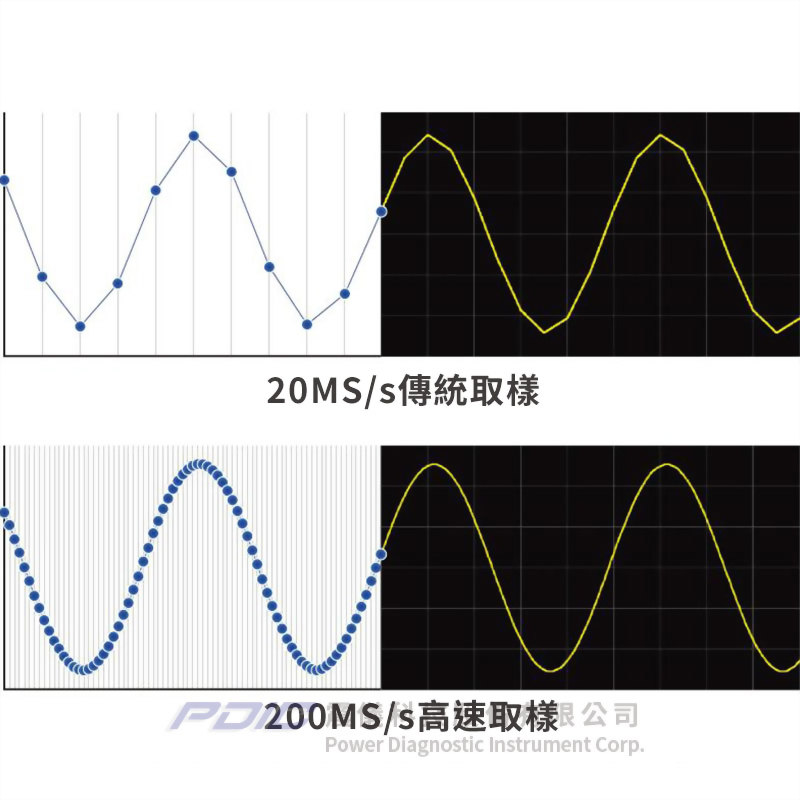

    • 高速200MS/s完全隔離的測試(搭配高速類比模組U8976A x 8)。
    • 多達32個類比通道同步測量(搭配4通道類比模組U8975 x 8)。
    • 以1MS/s速度實時儲存全部32個通道資料(搭載固態硬碟裝置U8332)。

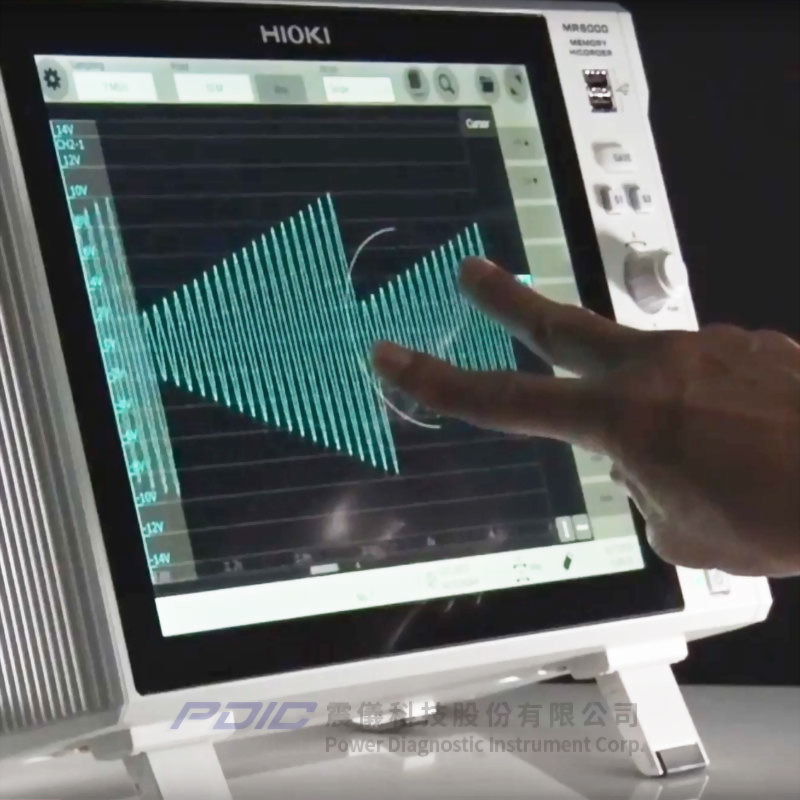

    • 高速響應觸控螢幕。

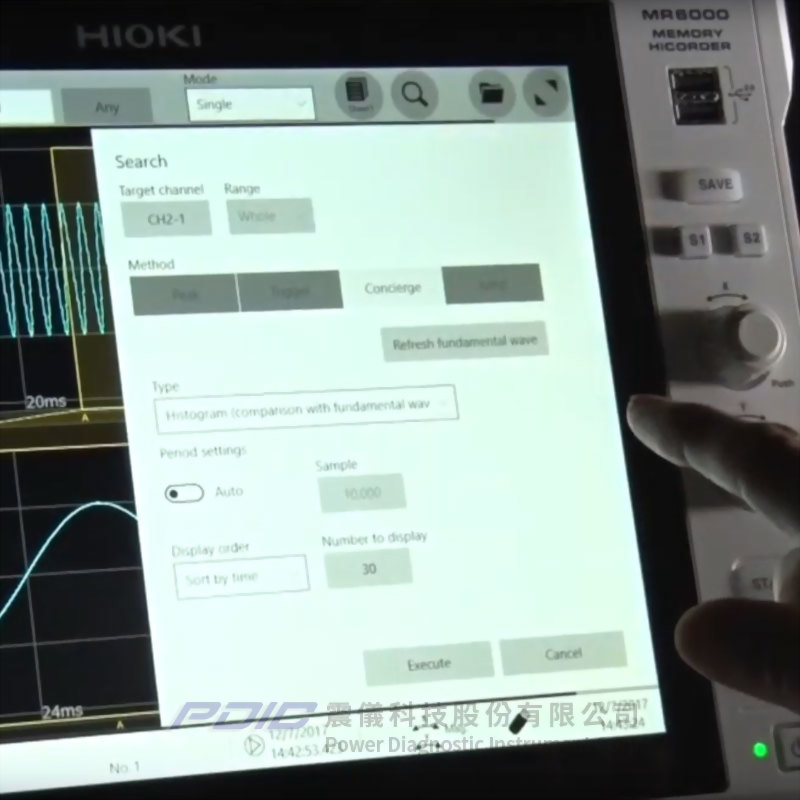

    • 波形快搜功能:可輕易查找需要的波形。
    • 更快的儲存時間(只需舊機型1/10的時間)。
    • 實時的數位濾波器計算。



機型 MR6000 MR6000-01
附加功能 N/A 實時的波形計算、數位濾波器計算
輸入模組數 最多8個
通道數目 最多32個類比通道(使用U8975時)或128個邏輯通道(使用8973時)
測量範圍 (20 div f.s.) 10mV - 400V f.s.,12個範圍(使用U8976時),解析度:範圍的1/1600;4V - 200V f.s.,6個範圍(使用U8975時),解析度:範圍的1/32000
容許的最大輸入 400VDC(使用U8976時),200VDC(使用U8975時)
頻率特性 DC - 30MHz(使用U8976時),DC - 2MHz(使用U8975時)
最大的取樣率 200MS/s,所有通道同步(使用U8976時);外部取樣:10MS/s
記錄方式 一般:一般波形記錄;包絡:記錄每一固定週期的最大值及最小值
儲存容量 1G字組
可攜式儲存裝置 SD記憶卡×1,USB碟×7,SSD/HDD(主機內建)×1;FTP傳輸(到局域網路連接的電腦)*只限使用由HIOKI出品的儲存裝置。
顯示幕 12.1吋XGA-TFT彩色LCD觸控螢幕(1024 × 768點)
外部裝置連接介面 LAN、USB、SD、SATA、顯示器輸出
電源 100 - 240V AC(50/60Hz)(最大300VA)
體積/重量 寬353mm ×高235mm ×深154.8mm / 6.5kg(只有主機)
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 高速200MS/s完全隔離的測試(搭配高速類比裝置U8976A x 8)。
  • 多達32個類比通道同步測量(搭配4通道類比裝置U8975 x 8)。
  • 以1MS/s速度實時儲存全部32個通道資料(搭載固態硬碟裝置U8332)。
  • 高速響應觸控螢幕。
  • 波形快搜功能:可輕易查找需要的波形。
  • 更快的儲存時間(只需舊機型1/10的時間)。
  • 實時的數位濾波器計算。

  • 計算解角器的旋轉角度。
  • 記錄及監測輸送帶的速度。
  • 馬達旋轉測量。
  • 記錄鐵路車輛(火車)試運行期間的資料。
  • 測量按鈕開關的碰觸靈敏度。
  • 記錄編碼器脈衝輸出,以驗證馬達操作。
  • 舷外馬達所用引擎的運轉測試。
  • MR6000介紹:
