隔相匯流排系統紅外線觀測窗

型號 : CAP-F

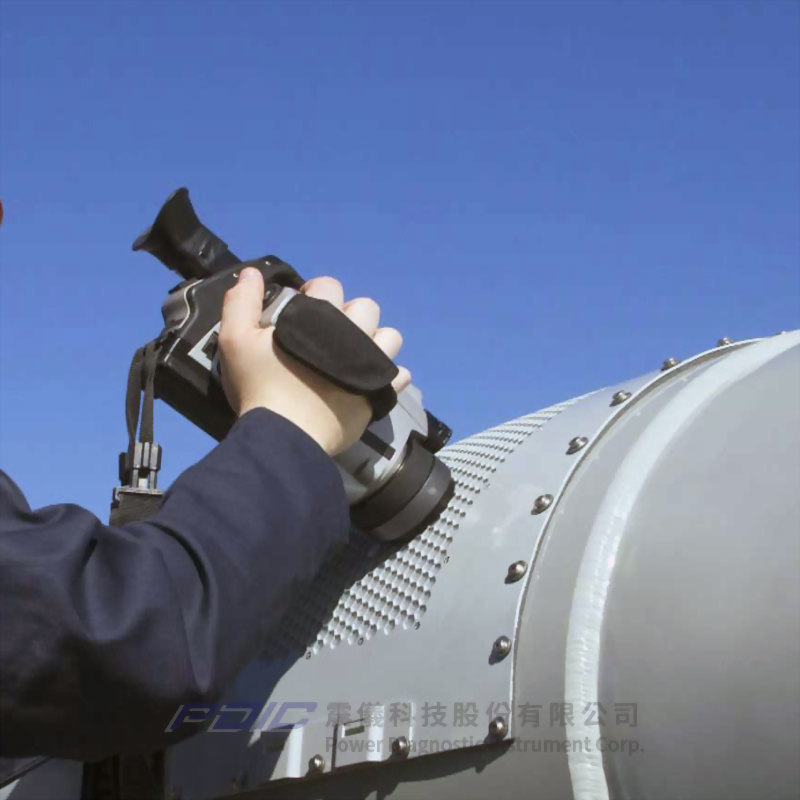

  • IRISS CAP-F系列適用於隔相匯流排系統,為大型矩形紅外線、可見光與紫外線綜合檢測窗,特別設計用於發電及大功率用戶市場。
  • 鎖螺栓式的視窗設計,也可作為維修的進入端口,因為它能輕易的取下,讓工程師進行故障的維修,而在重新將它安裝回去時,可將隔相匯流排系統重新通電及檢測已維修的接頭,以便確認維修是否成功。
  • 特點:
    • 具備優異的視野(FOV):
      • IRISS CAP-F系列具備大尺寸視野(FOV),可為熱像檢測師提供開關櫃內不受限制的觀測角度,從而減少需要的紅外線視窗數目,典型而言,可減少50%必需的安裝與採購成本。
    • 可以客製:
      • IRISS專利加強型鏡片具靈活性,可客製成各種形狀與尺寸,以確保確實符合客戶的應用環境和需求。
    • 強化的環保密封設計:
      • CAP-F系列由不锈鋼製成,帶有雙層厚度焊接門蓋及全部不锈鋼的安裝硬體。
      • 機械成型的拐角及強固耐用的無縫墊圈,可確保始終維持在最高的IP67/NEMA 6防護等級。
    • 強固耐用:
      • 高分子聚合物型紅外線視窗,安裝在電氣配電設備上時,更能耐受施加在它們身上的機械應力。
      • IRISS是市場上率先推出能符合UL、CSA、IEEE、IEC、CE的強制性撞擊與負載測試要求的工業級紅外線視窗 - 那是任何晶體型紅外線視窗所無法通過的測試。
    • 固定及穩定的穿透性能:
      • 高分子聚合物型紅外線視窗,不會受到可能降低晶體型紅外線視窗穿透性能的環境及機械應力影響-晶體材料易碎且具吸濕性(即使有上塗層)。
      • 高分子聚合物型紅外線視窗系統在整個生命週期,都可維持固定與穩定的穿透性能(快速),確保能透過紅外線視窗蒐集到精準可靠的溫度資料。
    • 通過最高工業標準測試及認證:
      • IRISS紅外線視窗是業界最多認證的視窗,有適用於工業控制設備的IEEE(撞擊與負載)、UL、cUL、Lloyds、CSA 22.2 14-13;海事認證包括Lloyds、DNV及ABS(美國船級社)證書。
      • IRISS紅外線視窗也通過IEC 62271-200電弧閃光規範測試1.1第二個持續時間、IEC 60262271-200:63kA、IEC 60298附錄:63kA、IEEE C37.20.7 2B型:63kA等。
    • 完全在美國製造及組裝。



機型 CAP-F
NEMA防護等級 IP67 / NEMA 6
電壓範圍 任何
操作溫度 -40°C - 325°C
主體與門蓋材質 粉體塗裝不銹鋼
硬體 316不銹鋼
墊圈 UL 94 5VA TPE;-40°C - 273°C
鏡片材質 符合UL 746標準,能穿透可見光、紫外線及紅外線的高分子聚合物,-40°C - 325°C
光學強化格柵材質 不銹鋼強化格柵(IP22 / IP2x標準)
觀測孔面積 長39 x高15cm
總面積 長61 x高21.8cm
強化襯墊半徑 可以客製
檢測性能及應用
中波紅外線
長波紅外線
紫外線(UV)
超音波
目視檢查
中壓/高壓應用
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 具備優異的視野(FOV):
    • IRISS CAP-F系列具備大尺寸視野(FOV),可為熱像檢測師提供開關櫃內不受限制的觀測角度,從而減少需要的紅外線視窗數目,典型而言,可減少50%必需的安裝與採購成本。
  • 可以客製:
    • IRISS專利加強型鏡片具靈活性,可客製成各種形狀與尺寸,以確保確實符合客戶的應用環境和需求。
  • 強化的環保密封設計:
    • CAP-F系列由不锈鋼製成,帶有雙層厚度焊接門蓋及全部不锈鋼的安裝硬體。
    • 機械成型的拐角及強固耐用的無縫墊圈,可確保始終維持在最高的IP67/NEMA 6防護等級。
  • 強固耐用:
    • 高分子聚合物型紅外線視窗,安裝在電氣配電設備上時,更能耐受施加在它們身上的機械應力。
    • IRISS是市場上率先推出能符合UL、CSA、IEEE、IEC、CE的強制性撞擊與負載測試要求的工業級紅外線視窗 - 那是任何晶體型紅外線視窗所無法通過的測試。
  • 固定及穩定的穿透性能:
    • 高分子聚合物型紅外線視窗,不會受到可能降低晶體型紅外線視窗穿透性能的環境及機械應力影響-晶體材料易碎且具吸濕性(即使有上塗層)。
    • 高分子聚合物型紅外線視窗系統在整個生命週期,都可維持固定與穩定的穿透性能(快速),確保能透過紅外線視窗蒐集到精準可靠的溫度資料。
  • 通過最高工業標準測試及認證:
    • IRISS紅外線視窗是業界最多認證的視窗,有適用於工業控制設備的IEEE(撞擊與負載)、UL、cUL、Lloyds、CSA 22.2 14-13;海事認證包括Lloyds、DNV及ABS(美國船級社)證書。
    • IRISS紅外線視窗也通過IEC 62271-200電弧閃光規範測試1.1第二個持續時間、IEC 60262271-200:63kA、IEC 60298附錄:63kA、IEEE C37.20.7 2B型:63kA等。
  • 完全在美國製造及組裝。

  • 適用於隔相匯流排系統,為大型矩形紅外線、可見光與紫外線綜合檢測窗,特別設計用於發電及大功率用戶市場。
  • 檢測及性能:適用於中波紅外線、長波紅外線、紫外線(UV)及超音波檢測與目視檢查。
  • 中壓/高壓應用。
