智慧型自動化監控紅外線熱像儀系統

型號 : SMARTIS

  • Workswell SMARTIS為滿足工業4.0自動化監控需求的全功能熱像儀系統,包括熱像儀、控制裝置、輸入/輸出卡、TCP/IP介面,內建網路伺服器,全都整合在一個機身內,能與包含任何PLC在內的高階系統進行通訊。
  • 應用:
    • 機器視覺。
    • 製程控制。
    • 自動化監控。
    • 溫度及高溫測量功能;常見的應用包括火焰燃燒塔火焰監控、倉庫及廢棄物焚燒監控、冶金製程中澆鑄桶的監測、迴轉窯監測、固態廢棄物替代燃料燃燒監測、儲媒場及其它易燃物貯存場防火監控。
  • 系統介紹:
    • 一台熱像儀即可滿足所有的應用需求:
      • 溫度測量是現今工業界中第二常見的測量需求。SMARTIS熱像儀在數百種不同的應用中,提供非接觸式溫度測量的功能,例如:塑膠雷射銲接過程的溫度監控、鋁材焊接中的表面溫度監測、膠合層壓板過程中的表面溫度檢查(參考上圖)…等。
    • 系統組態配置:
      • 內建網路伺服器,方便熱像儀設定及製程影像檢視。
      • 配備TCP/IP介面,可與高階系統進行通訊。
      • 數位輸入/輸出介面,提供觸發與警報輸出功能。
      • 溫度測量範圍達1500°C。
      • IP66防塵防水防護等級鏡頭保護蓋。
      • 高溫濾鏡選購(最高+1,500°C)。
      • Workswell SMARTIS可獨立操作及設置,無須直接連接個人電腦或高階設備。
      • 提供2款解析度機型336 x 256像素及640 x 512像素、長波長紅外線微輻射熱測定器光譜範圍7.5 – 13.5及多種視角鏡頭。
  • 測量與連接:
    • Workswell SMARTIS熱像儀專為製程自動化及機器視覺應用而設計,但也適用於測量與研究應用中的"連續溫度測量"。
    • 可以自動監控單獨的較小製程,也可成為較廣大控制系統中的一部分。
    • 配備TCP/IP介面(乙太網路100Mb/sec,RJ-45)及數位輸入與類比輸出(電流迴路0 - 24mA/12V)。
    • 溫度測量範圍:-25°C - 550°C,可選購最高達到1,500°C。
    • 測量精度:±2%或±2°C,靈敏度50mK(0.05°C)。
  • 內建網路伺服器,並提供軟體開發套件(SDK)
    • Workswell SMARTIS熱像儀包含一個內建的網路伺服器,能輕易設置熱像儀和測量功能、輸入與輸出及影像串流選項,全都可以從遠端進行控制。
    • 提供用於將熱像儀整合到您設備中的軟體開發套件SDK。
    • SMARTIS乙太網路SDK為一組指令,目的在透過乙太網路連接,而控制SMARTIS熱像儀,無需網路瀏覽器。
    • SMARTIS運行TCP/IP伺服器,以進行控制。開啟的伺服器類似於telnet通訊協定,並可搭配telnet終端軟體使用。

機型 SMARTIS 336 SMARTIS 640
解析度 336 x 256像素 640 x 512像素
影像更新率 9Hz、30Hz或60Hz 9Hz、30Hz
溫度測量範圍 -25°C - +150°C
-40°C - +550°C
可選購高溫範圍50 - 1,000°C
可選購高溫範圍400 - 1,500°C
靈敏度 0.05°C (50mK)
精度 ±2%或±2°C
光譜範圍 7.5 – 13.5µm
校正 有,附校正證明
偵測器類型 非致冷式氧化釩(VOx)微輻射熱測定偵測器
鏡頭視角(FOV) 17°、25°、35°、45° 32°、45°、69°
對焦 連續手動(可固定對焦,最小焦距依鏡頭而定)
網路 乙太網路100Mb/sec,RJ-45連接頭,金屬纜線密封套保護
類比輸出 4通道隔離的電流迴路(0 - 24mA)/ 電壓±12VDC,M12圓形螺紋
熱像儀組態配置 內建網路伺服器,可輕鬆快速的設置感測器;
可使用Google Chrome或Firefox瀏覽器,無需外部軟體
影像/檢視 實時的視訊串流、調色板設定、重疊元素、數位縮放、數值與統計指標、輸入及輸出總覽面板
ROI 可由使用者定義的測量區域(點、線、折線、矩形、多邊形、圓);ROI預設可選擇多個產品(手動或透過乙太網路)
體積/重量 耐用的雙重銑削成型機身185 x 100 x 105 mm,1.3kg
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 內建網路伺服器,方便進行熱像儀設定及製程影像檢視。
  • 配備TCP/IP介面,可與高階系統進行通訊。
  • 數位輸入/輸出介面,提供觸發與警報輸出功能。
  • 溫度測量範圍達1500°C(高溫濾鏡選購)
  • IP66防塵防水防護等級鏡頭保護蓋。
  • 可獨立操作及設置,無須直接連接個人電腦或高階設備。
  • 提供2款解析度機型336 x 256像素及640 x 512像素、長波長紅外線微輻射熱測定器光譜範圍7.5 – 13.5及多種視角鏡頭。
  • 軟體開發套件(SDK)。
  • 測量精度:±2%或±2°C,靈敏度達50mK(即0.05°C)

  • 主要應用:機器視覺、製程控制、自動化監控、溫度及高溫測量功能,常見的應用例如火焰燃燒塔火焰監控、倉庫及廢棄物焚燒監控、冶金製程中澆鑄桶的監測、迴轉窯監測、固態廢棄物替代燃料燃燒監測、儲媒場及其它易燃物貯存場防火監控。
  • SMARTIS開箱介紹:
  • SMARTIS介紹:
  • SMARTIS操作與評估模式:

相關產品

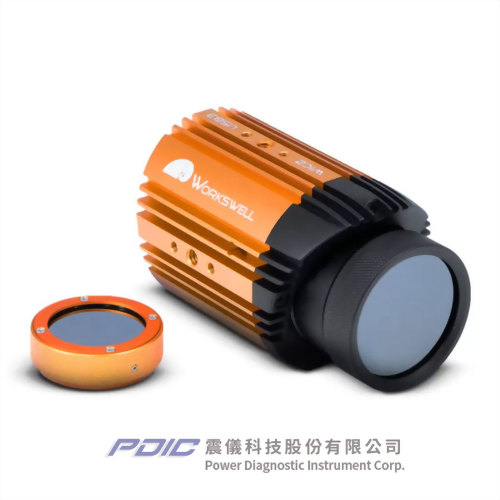

固定式研發製程/自動監控紅外線熱像儀系統
