電氣設備過溫變色指示夾

型號 : Thermo Clip™系列H170 / H270 / H370 / H470 / H570

  • Thermo Clip™系列固定線纜過溫變色指示夾,可作為電氣設備的過熱指示用途。
  • 安裝容易,採用專利的感溫變色技術(熱致變色),在搭配IRISS大面紅外線檢查窗時,藉由變色的視覺指示,可在進行紅外線與超音波檢測之前與之間的檢查過程中,作為視覺指示的元件。
  • 憑藉著記憶效應功能,這些不導電的測試夾,也可讓檢查員看見間斷性負載系統中常在的過溫偏離記錄。
  • 亮點:
    • 使用簡單:簡單快速的推入式安裝,無須斷電或斷開連接。
    • 容易辨識:當通過檢查窗口查看時,感溫變色的材料能提供高度可見的預知性警示。
    • 適用多種線規尺寸:提供多種尺寸規格,適用於線規尺寸17AWG到750MCM及額定36kVAC / 600VDC的電路。
  • 安裝:
    • Thermo Clip™系列過溫變色夾的設計,僅須推入安裝在線纜接近連接終端(距離15mm-30mm)的外部絕緣層上,無須插入電路電流傳輸路徑中的任何位置,也不應直接連接到電路裸露的帶電金屬部件。
  • 建議適用的IRISS紅外線檢查窗型號:

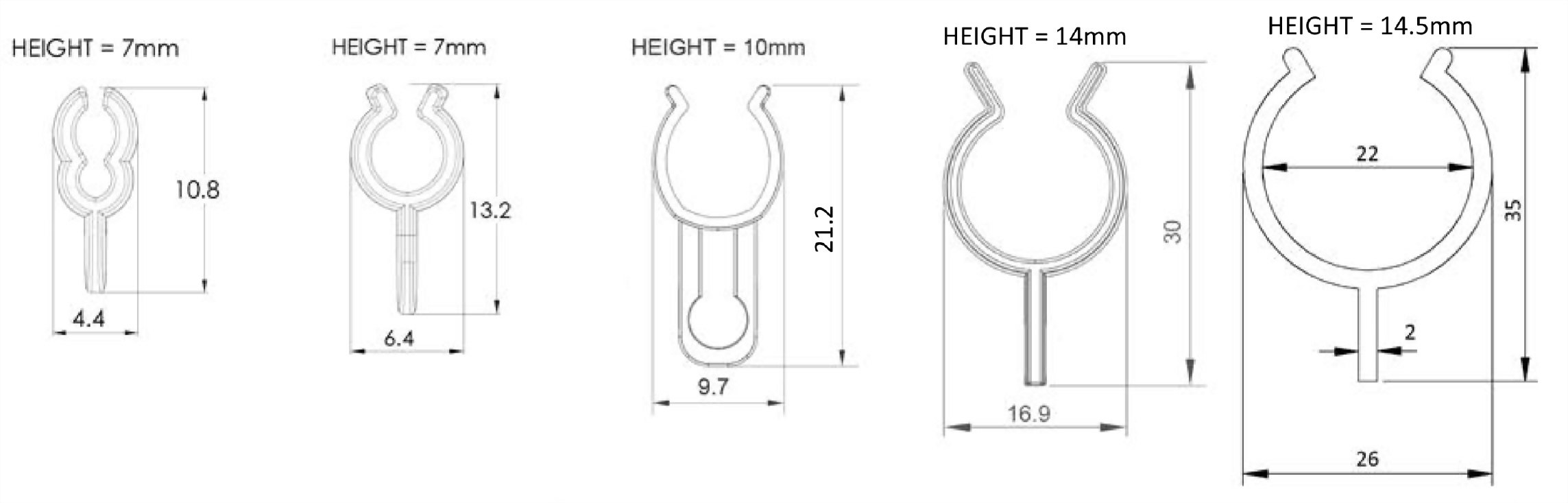

型號 H170 H270 H370 H470 H570
適用的線規尺寸 17 - 12 AWG範圍
外徑2.3 - 4.2mm
10 - 6 AWG範圍
外徑4.8 - 7.1mm
4 - 2/0 AWG範圍
外徑8 - 13.6mm
3/0 - 350MCM範圍
外徑13.8 - 23mm
400 - 750MCM範圍
外徑23 - 31mm

註:比例依實物為準,單位:mm
基礎材料 5 - 10%感溫變色母粒,90 - 95% 聚丙烯,阻燃等級達UL94V0自熄等級,不含鹵素。
初次變色溫度 53°C
永久變色溫度 71°C
允差值 +/- 1°C
響應時間 5 到 20 秒
保存 放在室溫及濕度(16°C - 27°C及40% - 60% RH)
介電強度 44kV/mm
導線絶緣等級 36kVAC / 600VDC
*安裝:Thermo Clip™系列過溫變色夾的設計,僅須推入安裝在線纜接近連接終端(距離15mm - 30mm)的外部絕緣層上,不應插入電路電流傳輸路徑中的任何位置,也不應直接連接到電路裸露的帶電金屬部件。
*注意:Thermo Clip系列設計用於電纜,因此在安裝之前,必須由具有適用法規要求證照的合格電工進行評估。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 使用簡單:簡單快速的推入式安裝,無須斷電或斷開連接。
  • 容易辨識:當通過檢查窗口查看時,感溫變色的材料能提供高度可見的預知性警示。
  • 適用多種線規尺寸:提供多種尺寸規格,適用於線規尺寸17AWG到750MCM及額定36kVAC / 600VDC的電路。

相關產品

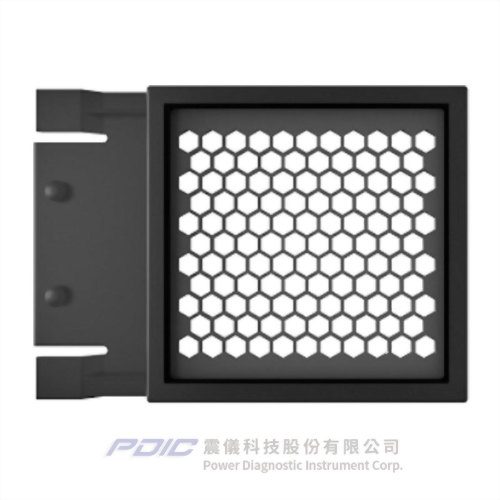

分電盤專用紅外線觀測窗

型號 : QwikFit-IR

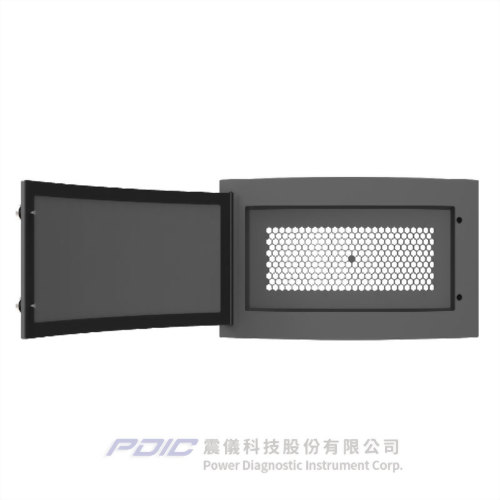

隔相匯流排系統紅外線觀測窗

型號 : CAP-F

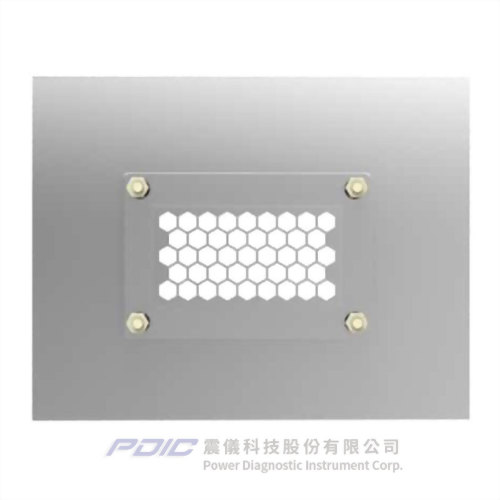

電氣檢測紅外線觀測窗

型號 : FlexIR-Clear Series/CVIR-4/CVIR-6/CVIR-12/CVIR-18/CVIR-24

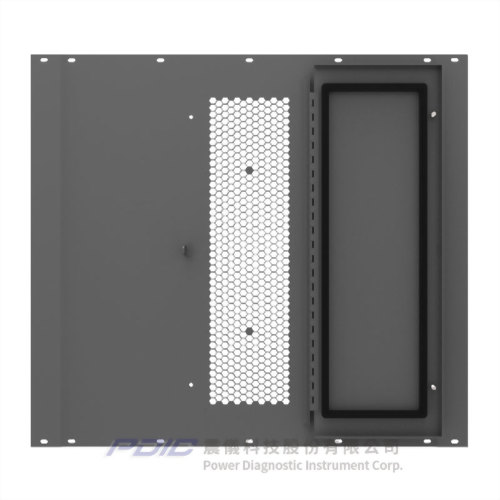

不分段匯流排系統紅外線觀測窗
