電驛自動測試系統/大功率三相電驛測試器

型號 : DRTS 34

  • 用於測試電驛、電度錶、傳感器及電力品質分析儀錶的新一代先進測試設備。
  • 可測試所有的電驛種類:磁電機械式電驛、固態電驛、數位式電驛及適用IEC 61850通訊協定的電驛類型。
  • 提供配備彩色顯示幕的手動控制介面。
  • 同時提供3個電流、4個電壓及1個電池模擬器(IED電源)輸出。
  • 大電流輸出:3 x 32A、1 x 96A。
  • 大功率輸出:3 x 430VA、1 x 1,000VA。
  • 高精度輸出:優於0.05%。
  • IEC 61850通訊協定介面。
  • USB與乙太網路通訊介面。
  • USB筆碟資料存取介面。
  • 用於端對端測試的內部GPS及IRIG-B介面。
  • 先進的測試與資料管理軟體TDMS。
  • 內建來自主流製造廠的完整電驛資料庫。
  • 具有最高的品質、安全性與可靠性。
  • 系統簡介:
    • DRTS 34是由ISA所製造的最尖端、功能最強大且精準的電驛、電度錶(精度等級0.1)及傳感器測試系統,可從本機及透過電腦控制,採用多重DSP技術,能產生高精度(0.05%)的信號。
    • 提供4種組態配置結構機型:
      • DRTS 66:有6個電流、6個電壓輸出通道及1個IED電源。
      • DRTS 64:有6個電流、4個電壓輸出通道及1個IED電源。
      • DRTS 34:有3個電流、4個電壓輸出通道及1個IED電源。
      • DRTS 33:有3個電流、3個電壓輸出通道及1個IED電源。
    • 其強大的電流輸出(3 x 32A@430VA)與電壓輸出(3x300V@100VA),可測試任何類型的電驛,包括磁電機械式電驛。

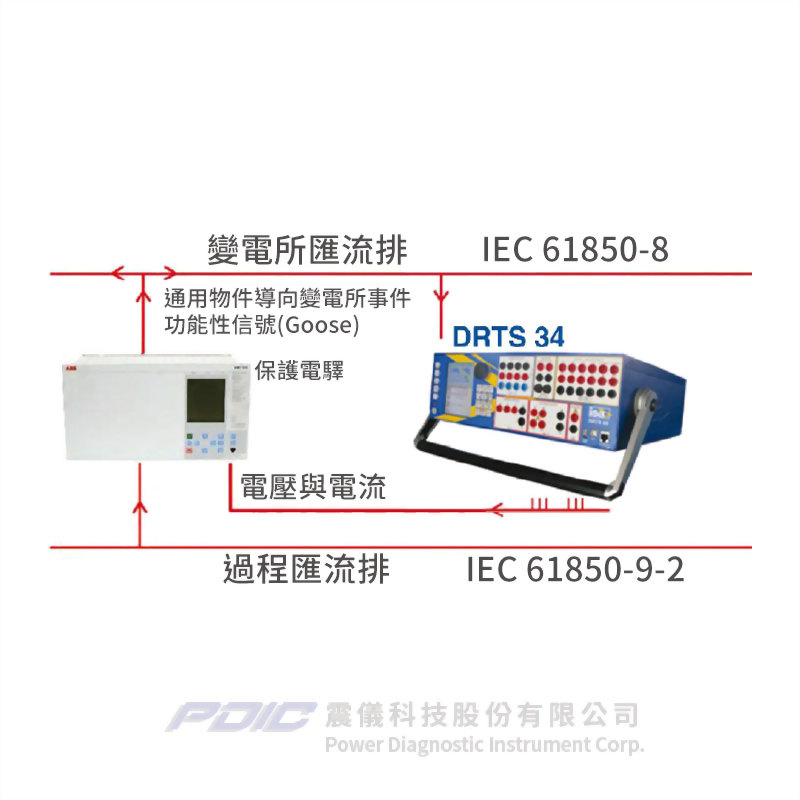

    • 測試器整合了IEC 61850通訊協定介面,可測試採用乙太網路通訊協定作為通訊基礎的變電所電驛。
    • 操作介面:

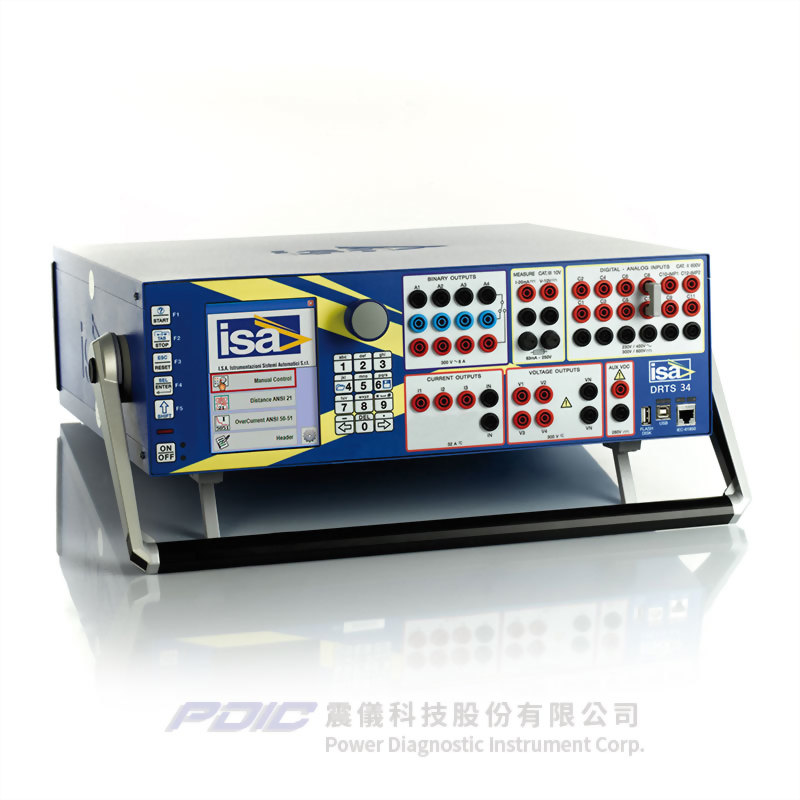

      • DRTS 34可直接從前面板的大型彩色圖形式顯示幕、旋鈕、鍵盤及功能鍵操作。
      • 配備2個電腦介面- USB與乙太網路,可使用先進的測試軟體TDMS進行控制。
      • 也可從選購的本機觸控模組(觸控螢幕)操作 - 在與測試器連接或分開的情形下使用。
  • 應用:
    • 可測試以下設備:
      • 輸電電驛。
      • 配電電驛。
      • 智慧型電網電驛。
      • 單相電驛。
      • 三相電驛。
      • 低功率電驛。
      • 直流電驛。
      • 電度錶。
      • 傳感器。
      • 電力品質分析儀錶。
    • 可測試以下所有類型的電驛(IEEE編號):
      • 測距電驛(IEEE編號21)。
      • 同步檢定電驛(IEEE編號25)。
      • 欠壓/過壓電驛(IEEE編號27/59)。
      • 方向性電力電驛(IEEE編號32)。
      • 發電機失磁電驛(IEEE編號40)。
      • 逆相序電流電驛(IEEE編號46)。
      • 相序電壓電驛(IEEE編號47)。
      • 不完全順序電驛(IEEE編號48)。
      • 瞬時過電流電驛(IEEE編號50)。
      • 反時過電流電驛(IEEE編號51)。
      • 功率因數電驛(IEEE編號55)。
      • 電壓平衡電驛(IEEE編號60)。
      • 接地偵測器電驛(IEEE編號64)。
      • 方向性過電流電驛(IEEE編號67)。
      • 相角失步電驛(IEEE編號78)。
      • 自動復閉電驛(IEEE編號79)。
      • 頻率電驛(IEEE編號81)。
      • 引線接收電驛(IEEE編號85)。
      • 閉鎖電驛(IEEE編號86)。
      • 差動保護電驛(IEEE編號87)。
      • 電壓方向電驛(IEEE編號91)。
      • 電力方向電驛(IEEE編號92)。
      • 跳脫電驛(IEEE編號94)。



  • 電流產生器 - 電流輸出:
    • 3 x 0 - 32A AC。
    • 1 x 0 - 96A AC。
  • 輸出功率 - 典型數值:
    • 3 x 430VA@32A。
    • 1 x 1000VA@64A。
    • 精度:典型±0.02%數值±0.01%範圍,保證0.04%數值±0.01%範圍。
    • 失真:典型0.05%;保證0.15%。
    • 解析度:0.1mA@32A。
    • 連接端:4mm香蕉插口。
  • 電壓產生器 - 電壓輸出:
    • 4 x 0 - 300V。
    • 1 x 0 - 600V。
    • 範圍:12.5V及300V。
  • 輸出功率 - 典型數值:
    • 3 x 100VA@125 - 300V。
    • 4 x 85VA@125 - 300V。
    • 1 x 200VA@125 - 300V。
    • 1 x 200VA@600V。
    • 提供一個電壓輸出,可透過軟體選擇作為一個獨立的電壓輸出,或為:V0=(V1+V2+V3)/3或V0=(V1+V2+V3)/1.73(粗體字為向量總和)。
    • 精度:典型±0.025%數值±0.01%範圍;保證:±0.06%數值±0.015%範圍。
    • 失真:典型0.015%;保證0.03%。
    • 解析度:0.4mV@12.5V;10mV@300V。
    • 連接端:4mm香蕉插口。
  • 部記憶體:256MB,可儲存大約2000筆測試結果。
  • 電源:
    • 85 - 264VAC,正弦單相。
    • 頻率:45 - 65Hz。
    • 功耗:
      • 待機:小於150W。
      • 最大負載@115V電源:1600W。
      • 最大負載@230V電源:2700W。
    • 連接:標準16A AC插口。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 用於測試電驛、電度錶、傳感器及電力品質分析儀錶的新一代先進測試設備。
  • 可測試所有的電驛種類:磁電機械式電驛、固態電驛、數位式電驛及適用IEC 61850通訊協定的電驛類型。
  • 提供配備彩色顯示幕的手動控制介面。
  • 同時提供3個電流、4個電壓及1個電池模擬器(IED電源)輸出。
  • 大電流輸出:3 x 32A、1 x 96A。
  • 大功率輸出:3 x 430VA、1 x 1,000VA。
  • 高精度輸出:優於0.05%。
  • IEC 61850通訊協定介面。
  • USB與乙太網路通訊介面。
  • USB筆碟資料存取介面。
  • 用於端對端測試的內部GPS及IRIG-B介面。
  • 先進的測試與資料管理軟體TDMS。
  • 內建來自主流製造廠的完整電驛資料庫。
  • 具有最高的品質、安全性與可靠性。

  • 可測試以下設備:
    • 輸電電驛。
    • 配電電驛。
    • 智慧型電網電驛。
    • 單相電驛。
    • 三相電驛。
    • 低功率電驛。
    • 直流電驛。
    • 電度錶。
    • 傳感器。
    • 電力品質分析儀錶。
  • 可測試以下所有類型的電驛(IEEE編號):
    • 測距電驛(IEEE編號21)。
    • 同步檢定電驛(IEEE編號25)。
    • 欠壓/過壓電驛(IEEE編號27/59)。
    • 方向性電力電驛(IEEE編號32)。
    • 發電機失磁電驛(IEEE編號40)。
    • 逆相序電流電驛(IEEE編號46)。
    • 相序電壓電驛(IEEE編號47)。
    • 不完全順序電驛(IEEE編號48)。
    • 瞬時過電流電驛(IEEE編號50)。
    • 反時過電流電驛(IEEE編號51)。
    • 功率因數電驛(IEEE編號55)。
    • 電壓平衡電驛(IEEE編號60)。
    • 接地偵測器電驛(IEEE編號64)。
    • 方向性過電流電驛(IEEE編號67)。
    • 相角失步電驛(IEEE編號78)。
    • 自動復閉電驛(IEEE編號79)。
    • 頻率電驛(IEEE編號81)。
    • 引線接收電驛(IEEE編號85)。
    • 閉鎖電驛(IEEE編號86)。
    • 差動保護電驛(IEEE編號87)。
    • 電壓方向電驛(IEEE編號91)。
    • 電力方向電驛(IEEE編號92)。
    • 跳脫電驛(IEEE編號94)。

  • ALTANOVA集團ISA簡介:
