電力設備功率因數/電容診斷系統

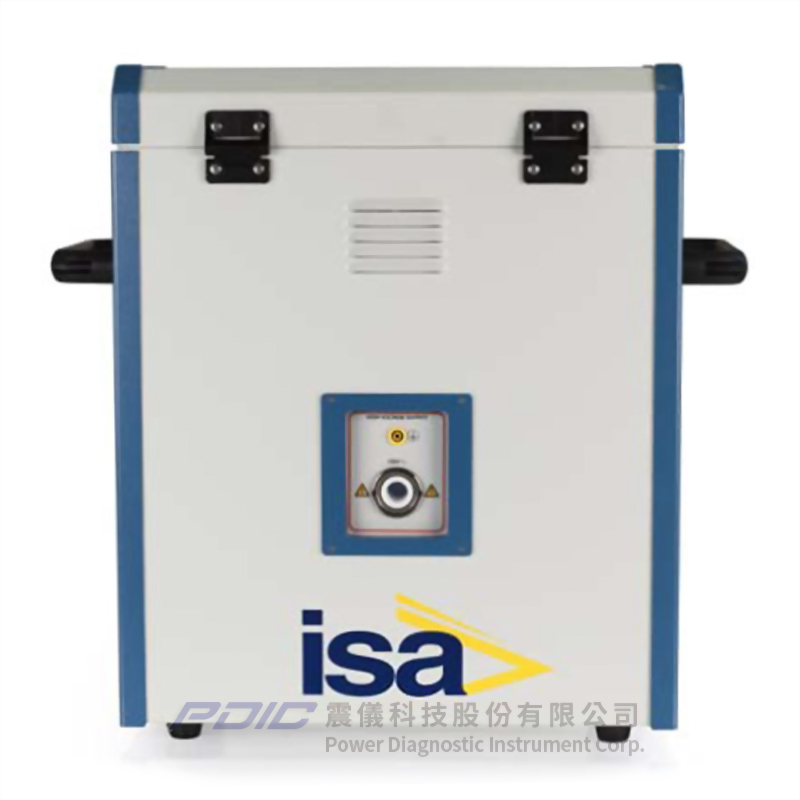

型號 : TDX 5000

  • 為應用於電力設備的功率因數與電容診斷系統。
  • 完全自動。
  • 介質損耗(Tan δ)、電容、散逸因數測量與激磁電流測試。
  • 可調的輸出頻率:1~500Hz。
  • 輸出電壓:0V~12kV。
  • 從大型圖形顯示幕進行操控。
  • 旋轉機械(發電機與馬達)的介質損耗(Tan δ)測試。
  • 用於連接電腦的USB與乙太網路介面。
  • 小巧輕量。
  • 專利的電容與介質損耗(Tan δ)測量技術。
  • 軟體 - PADS電力設備診斷軟體,可用於自動測試、評估及建立報告:
    • 為強大的軟體應用程式,包含在TDMS軟體中,可選擇從遠端控制STS系列儀器,包括STS 5000、STS 4000、TDX 5000。
    • 軟體可執行以下工作,例如:
      • 從電腦遠端控制STS與TD。
      • 建立測試計劃。
      • 透過乙太網路導線下載已儲存的測試結果。
      • 建立及自訂測試報告。
      • 列印測試結果。
  • 軟體 - TDMS測試與資料管理軟體:
    • 為強大的套裝軟體,提供驗收及維護測試活動的資料管理功能;電氣設備資料和測試結果儲存在TDMS資料庫中,可供進行歷史結果分析。
    • TDMS資料庫可用於組織、管理以ISA測試器和相關軟體進行測試的多數電氣設備的測試資料及測試結果。
  • 應用 - 可執行比流器、比壓器及電力變壓器的以下測試:
    • 比流器:介質損耗(Tan δ)測量。
    • 比壓器:介質損耗(Tan δ)測量。
    • 電力變壓器:無載/激磁電流、介質損耗(Tan δ)測量。
    • 斷路器:介質損耗(Tan δ)測量。
    • 其它:電容組的電容器測量。
    • 測試的執行,符合以下IEC標準:IEC61869-2、IEC61869-3、EN 60044-1、EN 60044-2、EN 60044-5、EN 60076-1,也符合C57.12-90標準。
  • 系統簡介:
    • TDX 5000可執行變壓器或任何設備的介質損耗(Tan δ)、散逸因數及電容的測量。測量是採用專利技術執行。
    • TDX 5000測量電路包含一個額定200pF、Tanδ優於0.005%的參考高壓電容器及一個精度優於0.01%、熱漂移小於1ppM /°C的參考電阻橋。此專利電路與可調的頻率輸出,使測試結果不受外部雜訊影響。
    • 提供的測試選擇:
      • 不接地:UST-A、UST-B、UST A+B。
      • 接地:GST、GSTg-A、GSTg-B、GSTg-A+ B。
    • TDX 5000是由內部的電壓產生器供電,在操作中,儀器必須接地,萬一在測試過程中斷開接地,即自動停止供電。



  • 產生器特性:
    • 最大的電壓輸出(V);電流輸出(A);最大的輸出持續時間(T max);頻率(Hz):
      • 12000V;300mA;240秒;1-500Hz。
      • 12000V;125mA;>1小時;1-500Hz。
      • 12000V;100mA;穩定;1-500Hz。
      • 注意:在頻率低於50Hz及高於400Hz時,最大的電壓輸出可能會降低。在10kV時,輸出(電流值與持續時間)具有相同的特性。
    • 電壓及電流輸出測量精度與解析度:
      • 內部測量;解析度;典型精度(±% (rdg) ± % (rg));保證精度(± % (rdg) ± % (rg)):
        • 12000VAC;1V;±0.2% ± 0.5V;< 0.3% + 1V。
        • 5A AC;0.1mA;±0.2% ±1mA;< 0.5%(@輸入A或B>10mA)。
        • 0 - 10mA AC;0.1μA;±0.2% ± 0.1μA;< 0.3% + 0.1μA (@輸入A或B)。
      • 頻率範圍:1 - 500Hz。
      • 連接:使用1個雙重遮蔽高壓連接頭、2個接地插口(機箱及高壓導線的外部遮蔽)、2個測量插口(A及B)。
  • 測試測量:
    • 電容:
      • 測量範圍1:0pF - 5μF;解析度:6位數;精度:典型±0.03%數值± 0.1pF,保證< 0.1%數值+1pF(45 - 70Hz)。
      • 測量範圍2:5μF - 200μF;解析度:6位數;精度:典型±0.1%數值± 0.1nF,保證< 0.5%數值±1nF。
    • 介質損耗(Tan δ)或散逸因數測量(DF):
      • 測量範圍1:0 - 10%(電容性),解析度:5位數;精度:典型0.05%數值±0.005 %,保證0.1%數值± 0.005 %(45 - 70Hz,電流<10mA)。
      • 測量範圍2:0 - 100%,解析度:5位數;精度:典型0.3%數值±0.01 %,保證0.5%數值± 0.02%。
      • 測量範圍3:在100%以上,解析度:5位數;精度:典型0.5%數值±0.03%,保證0.8%數值± 0.05%。
    • 功率因數(PF或cos (φ)):
      • 測量範圍1:0 - 10%,解析度:5位數;精度:典型0.05%數值±0.005 %,保證0.1%數值± 0.005%(45 - 70Hz,電流<10mA)。
      • 測量範圍2:0 - 100%,解析度:5位數;精度:典型0.3%數值±0.02 %,保證0.5%數值± 0.02%。
    • 阻抗:
      • 測量範圍:1kΩ - 1400MΩ;精度:典型0.3%數值±0.1 %,保證<0.5%數值;解析度6位數。
    • 功率:
      • 測量範圍:10kW、100kW、1MW;解析度5位數:0.1mW;精度:<0.5%數值±1mW;相同的範圍與精度,也適用於虛功率及視在功率測量。
    • 電感:
      • 測量範圍1:1H - 10kH;解析度5位數:0.1mH;精度:典型0.3%數值±0.5mH,保證0.5%數值。
      • 測量範圍2:100H - 1MH;解析度5位數:1H;精度:典型0.3%數值,保證<0.5%數值。
  • 顯示幕:
    • 640 x 480像素彩色背光。
    • LCD類型:TFT。
    • 檢視範圍:132 x 99mm。
  • 通訊介面:
    • 從屬USB與乙太網路:用於連接電腦。
    • USB埠:用於USB碟。
  • 連接到外部模組:
    • 發送警報信號到閃光燈。
    • 遠端啟動輸入。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 為應用於電力設備的功率因數與電容診斷系統。
  • 完全自動。
  • 介質損耗(Tan δ)、電容、散逸因數測量與激磁電流測試。
  • 可調的輸出頻率:1~500Hz。
  • 輸出電壓:0V~12kV。
  • 從大型圖形顯示幕進行操控。
  • 旋轉機械(發電機與馬達)的介質損耗(Tan δ)測試。
  • 用於連接電腦的USB與乙太網路介面。
  • 小巧輕量。
  • 專利的電容與介質損耗(Tan δ)測量技術。
  • 軟體 - PADS電力設備診斷軟體,可用於自動測試、評估及建立報告:
    • 為強大的軟體應用程式,包含在TDMS軟體中,可選擇從遠端控制STS系列儀器,包括STS 5000、STS 4000、TDX 5000。
    • 軟體可執行以下工作,例如:
      • 從電腦遠端控制STS與TD。
      • 建立測試計劃。
      • 透過乙太網路導線下載已儲存的測試結果。
      • 建立及自訂測試報告。
      • 列印測試結果。
  • 軟體 - TDMS測試與資料管理軟體:
    • 為強大的套裝軟體,提供驗收及維護測試活動的資料管理功能;電氣設備資料和測試結果儲存在TDMS資料庫中,可供進行歷史結果分析。
    • TDMS資料庫可用於組織、管理以ISA測試器和相關軟體進行測試的多數電氣設備的測試資料及測試結果。

  • 應用 - 可執行比流器、比壓器及電力變壓器的以下測試:
    • 比流器:介質損耗(Tan δ)測量。
    • 比壓器:介質損耗(Tan δ)測量。
    • 電力變壓器:無載/激磁電流、介質損耗(Tan δ)測量。
    • 斷路器:介質損耗(Tan δ)測量。
    • 其它:電容組的電容器測量。
    • 測試的執行,符合以下IEC標準:IEC61869-2、IEC61869-3、EN 60044-1、EN 60044-2、EN 60044-5、EN 60076-1,也符合C57.12-90標準。
