電纜相位測試儀器

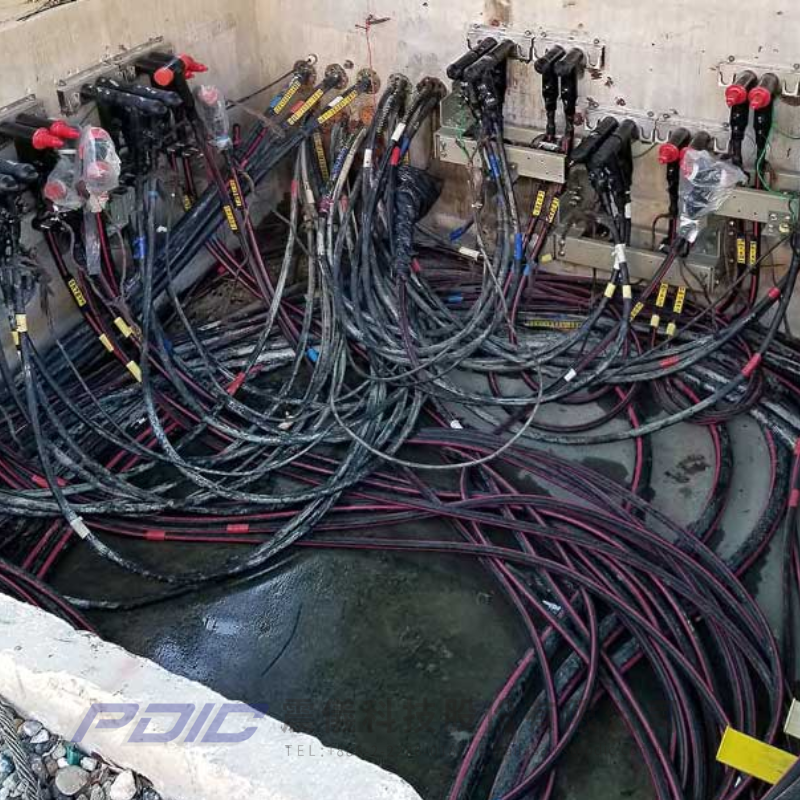

EZ-Cable ID測試儀器可讓測試人員在監測的過程中準確、有效地識別電纜中的任意位置，不管是一根或三根的電纜或芯線。EZ-Cable測試儀器還可以在電纜的任何位置進行識別並且適用於單相或三相網路，無論電纜是否帶電或是斷電的情況下，都可以在有電或是斷電的進行測試。除了正確識別電纜和相位外，EZ-Cable ID測試儀器還能測量電纜中的電流和頻率。即使在承載高負載電流的情況下，EZ-Cable ID仍然能夠在高負載電流的情況下正常運作，成功識別電纜。

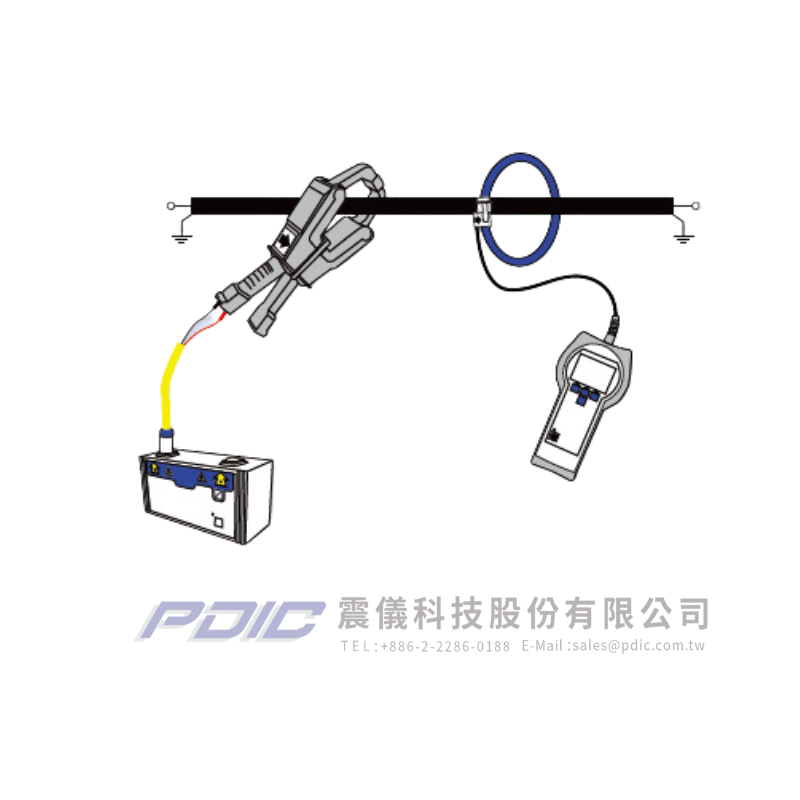

EZ-Cable ID傳輸器是一種設備，用於識別和追蹤電纜。它可以在一至三根電纜中注入一種獨特的編碼脈衝序列。這個編碼脈衝序列是一個獨特的信號模式，用於標記這些電纜。通常，每根電纜都擁有不同的編碼脈衝序列，以便可以區分它們。這樣的設計目的是為了在電纜系統中進行準確的識別和定位。當需要找到特定的電纜時，可以使用相對應的EZ-Cable ID接收器來檢測和識別注入的編碼脈衝序列，從而確定所需電纜的位置。這對在複雜的電網中進行維護、維修或擴展工作非常實用，可以節省時間並減少錯誤。
【規格】
|
傳輸器 |
|
|
密封鉛酸多用途充電電池：12V SLA，2.9Ahr 交流電流：85 ~ 264VAC, 47~440HZ / 120-370VDC 輔助直流：12V DC自動型電源供應器 [9.6~15V DC反向保護功能] |
|
|
輸出電壓 |
125V峰值 |
|
輸出循環 |
單相 ~2 秒，多相 ~5 秒 |
|
輸出電流 |
最大為100A，實際電流則取決於迴路阻抗 |
|
能量消耗 |
21W |
|
電池狀態 |
LED 指示：滿（綠色）、中等（琥珀色）、低（紅色）、嚴重（閃爍紅色） |
|
電池壽命 |
7 小時（單相） |
|
充電時間 |
4.5小時 |
|
脈搏信號 |
每個通道皆具有LED和音訊，並能顯示狀態指示。 |
|
環境保護 |
IP52 |
|
操作溫度 |
-10 ~ 55°C |
|
尺寸大小 |
240 x 120 x 90 mm/9.4” x 4.7” x 3.5” |
|
重量 |
2.1kgs/ 4.6 Ibs |
|
接收器 |
|
|
輸入電源電壓 |
4 節 AA 電池（標稱 6.0V），鹼性或可充電電池 |
|
功率頻率電流 |
0 ~ 500A (50/60 Hz) +/- 10% at reading, Resolution: 0.1A |
|
靈敏度 |
直接/間接：<1000 Ω 或 0.1 A |
|
記憶 |
非揮發性存儲ID參數 |
|
顯示 |
128 x 64 像素，單色 |
|
電池壽命 |
>24小時 |
|
環境保護 |
IP62 |
|
操作溫度 |
-10 ~ 55°C |
|
信號檢測傳感器 |
可變形的接收線圈，內徑：180mm/7.0” (CAT III 1000V) |
|
尺寸大小 |
240 x 120 x 55 毫米/ 9.4” x 4.7” x 2.2” |
|
重量 |
0.7kgs / 1.6 Ibs |
|
PN No. |
描述 |
|
900 001 |

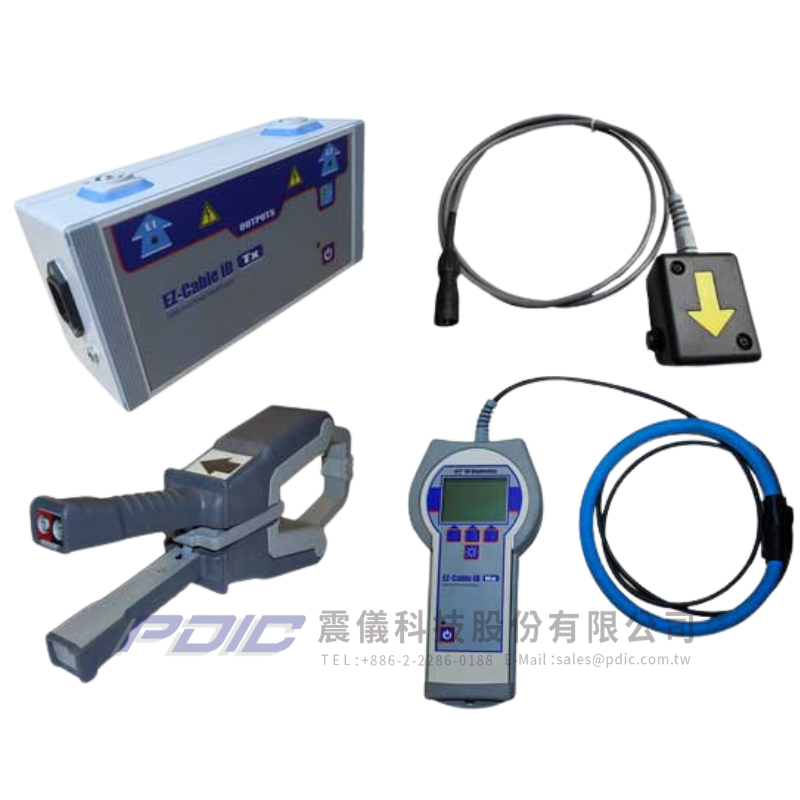

EZ Cable IDx：用於斷電電纜的三相電纜 ID 和未帶電電纜的相位校正裝置。包括接收器，橡膠製護套的接收器、堅固的運輸箱、交流電源線、12V電源線、三相電源測試線 (2m/6.5ft) 以及鱷魚夾和一個靈活的感測器。重量：20 Ibs，9.1 kgs。外箱尺寸：21 x 16 x 8 inc / 533 x 406 x 203 mm |
|
900 002 |
EZ Cable IDxi：如上並含可用於單相帶電電纜；包括1個感應鉗式 CT。重量：23 Ibs，10.4 kgs。外箱尺寸：21 x 16 x 8 inc / 533 x 406 x 203 mm |
|
900 003 |
EZ Cable IDxi3：如上並含可用於三相帶電電纜；包括2個感應鉗式 CT。重量：28 Ibs，12.7 kgs。外箱尺寸：21 x 16 x 8 inc/ 533 x 406 x 203 mm |
|
可選項目 |
|
|
900 010 |
感應鉗式CT；內徑：70 mm / 2.75 inc；重量：2.6 Ibs，1.2kgs （CAT III 600V） |
|
900 111 |
用於 Rx 的掌上型接收線圈(“PUC”）
|
|
900 030 |
Rx傳感器的延長電纜 (2.5m/8ft) |
|
900 031 |
Tx 的 L1 和 L2 延長電纜 (15m/50Ft) |
【重要特點】
⫸ 簡單使用、點選操作、自動背光使用者界面。
⫸ 同時識別通電和斷電電路的單相和多相（參見選項）。在識別出單根電纜後，並無需反複返回重新校準儀器。
⫸ 一次可以識別3根電纜。
⫸ 可用於單核和多核電纜上。
⫸ 用於存儲參數的非揮發性記憶體。
⫸ 負載的電流和頻率的測量。
⫸ 在識別承載高負載電流的電纜時具有出色的抗噪性。
⫸ 靈活的手持式接收線圈，適用於狹窄擁擠的電纜位置。
⫸ 手持式接收線圈“PUC” 用於識別和三相導體/網路類型的電纜。
⫸ 由內建電池或外接交流電源供電。
⫸ 在不移除任何安全接地的情況下進行正確的定相和識別
⫸ 防止用戶無意中更改增益/靈敏度設置而導致可能出現錯誤的電纜ID。
⫸ 複雜的算法確保識別過程中的準確性。
⫸ 連接錯誤通知—儀器會通知操作者是否存在不良連接。
⫸ 可用於低壓、中壓和傳輸電纜系統。
⫸ 通過多個變壓器識別電纜。

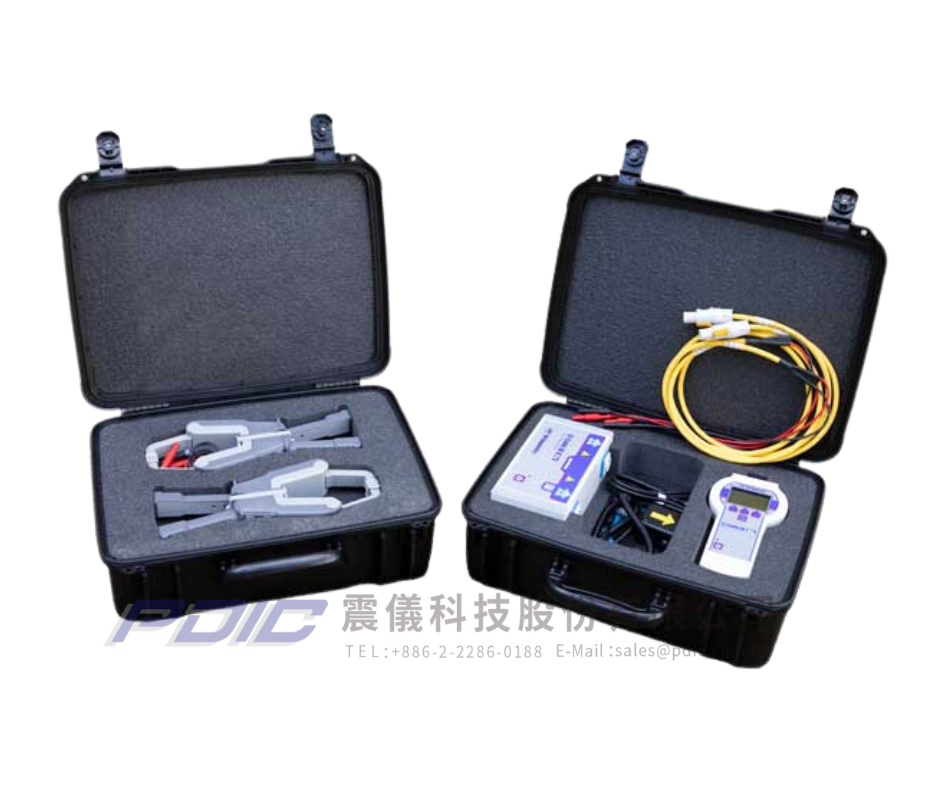

⫸ 堅固的運輸箱包括一個內部電纜袋，可以整齊地收納鱷魚夾、測試線、電源線等。
