500Hz/1000Hz絶緣體加速老化測試系統
型號 :
RTS8TC35-50-500X/6TC55-250-500X/6TC110-250-500X/6TC55-450-500X/6TC110-450-500X/6TC55-650-500X/6TC110
- Phenix提供多種規格的加速老化測試系統,這些測試是用於加速介電質在電應力下的老化;適用的標準為HD 605 S2及ICEA S-94-649-2004。
- 系統典型為500Hz或1,000Hz的較小型系統,可成功執行測試達3,000Hz。
- 提供二種類型系統 - 共振型或變壓器型:
- 高達50kVA的低功率系統,可作為“共振型”系統或是與高壓補償電抗器結合而大幅提高其額定功率的“傳統變壓器型”系統。
- 系統簡介:
- 所有系統皆由電腦完全控制,並具備附帶資料擷取功能的自動電壓控制功能。
- 大型工業使用者操作介面,具有經由乙太網路介面的乙太網路連線及遠端控制功能。
- 可選購LabVIEW介面,以與實驗室SCADA系統或資料庫整合。

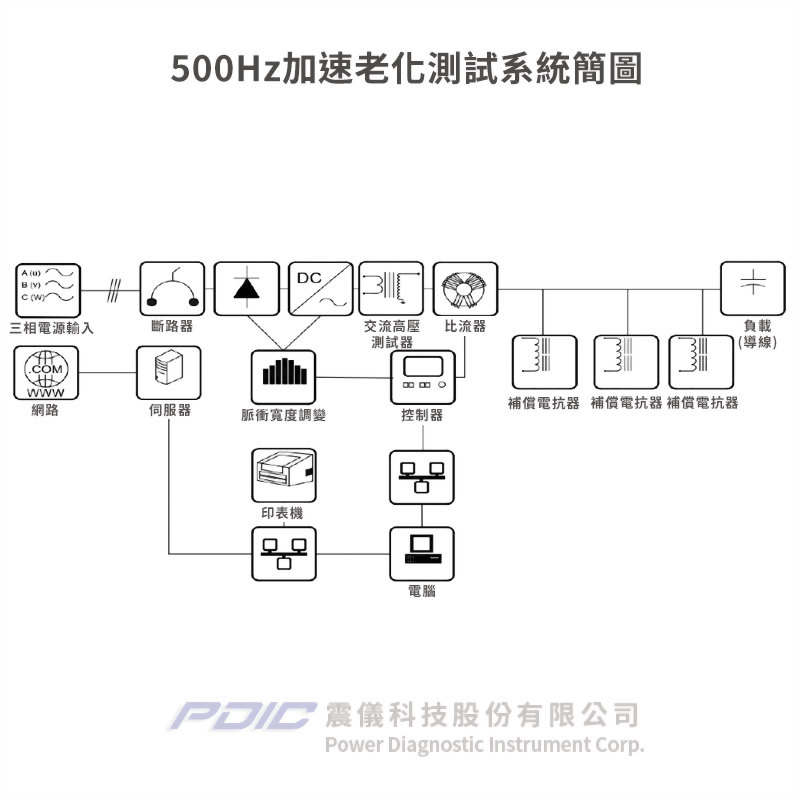

- 在加速老化測試系統的核心,是採用尖端技術和用於高壓測試的固態變頻器。
- 系統有三相電源輸入,以平衡三相上的功率消耗。
- 獨家的逆變器設計,採用高速交錯開關的水冷式IGBT,可提供產生極低失真正弦波的極高開關頻率。此種拓樸結構,能產生極高的輸出功率,以測試大量的樣本。相同的逆變器,也可用於500或1000 Hz進行一些降額,以便為測試過程提供額外的靈活性。逆變器的輸出,可進一步透過高品質低損耗正弦濾波器而精細化;濾波器是連接到逆變器的輸出及在升壓變壓器前面。
- 系統適用於室內、外,並可提供能適應各種天候的機型。
- 系統詳細資訊,歡迎洽詢。
- 應用:電纜、氣體絶緣開關設備、絶緣材料。
機型 |
類型 |
電壓(kV) |
功率(kVA) |
補償電抗器 |
電抗器數量 |
負載(nF) |
RTS8TC35-50-500X |
共振型 |
35kV |
50kVA |
無 |
0個 |
13nF |
6TC55-250-500X |
變壓器型 |
55kV |
250kVA |
無 |
0個 |
26nF |
6TC110-250-500X |
變壓器型 |
110kV |
250kVA |
無 |
0個 |
6.7nF |
6TC55-450-500X |
變壓器型 |
55kV |
450kVA |
有 |
1個 |
47nF |
6TC110-450-500X |
變壓器型 |
110kV |
450kVA |
有 |
1個 |
12nF |
6TC55-650-500X |
變壓器型 |
55kV |
650kVA |
有 |
2個 |
68nF |
6TC110-650-500X |
變壓器型 |
110kV |
650kVA |
有 |
2個 |
17nF |
6TC55-850-500X |
變壓器型 |
55kV |
850kVA |
有 |
3個 |
89nF |
6TC110-850-500X |
變壓器型 |
110kV |
850kVA |
有 |
3個 |
22nF |
6TC55-1050-500X |
變壓器型 |
55kV |
1050kVA |
有 |
4個 |
110nF |
6TC110-1050-500X |
變壓器型 |
110kV |
1050kVA |
有 |
4個 |
27nF |
- Phenix提供多種規格的加速老化測試系統,這些測試是用於加速介電質在電應力下的老化;適用的標準為HD 605 S2及ICEA S-94-649-2004。
- 系統典型為500Hz或1,000Hz的較小型系統,可成功執行測試達3,000Hz。
- 提供二種類型系統 - 共振型或變壓器型:
- 高達50kVA的低功率系統,可作為“共振型”系統或是與高壓補償電抗器結合而大幅提高其額定功率的“傳統變壓器型”系統。
- 系統簡介:
- 所有系統皆由電腦完全控制,並具備附帶資料擷取功能的自動電壓控制功能。
- 大型工業使用者操作介面,具有經由乙太網路介面的乙太網路連線及遠端控制功能。
- 可選購LabVIEW介面,以與實驗室SCADA系統或資料庫整合。
- 在加速老化測試系統的核心,是採用尖端技術和用於高壓測試的固態變頻器。
- 系統有三相電源輸入,以平衡三相上的功率消耗。
- 獨家的逆變器設計,採用高速交錯開關的水冷式IGBT,可提供產生極低失真正弦波的極高開關頻率。此種拓樸結構,能產生極高的輸出功率,以測試大量的樣本。相同的逆變器,也可用於500或1000 Hz進行一些降額,以便為測試過程提供額外的靈活性。逆變器的輸出,可進一步透過高品質低損耗正弦濾波器而精細化;濾波器是連接到逆變器的輸出及在升壓變壓器前面。
- 系統適用於室內、外,並可提供能適應各種天候的機型。
- 系統詳細資訊,歡迎洽詢。
-
應用:電纜、氣體絶緣開關設備、絶緣材料。
-
