室外火警偵測專用紅外線熱像儀系統

型號 : SAFETIS Outdoor

  • Workswell SAFETIS Outdoor是專為偵測任何火災發生前可能的溫度驟升風險而設計,IP67防塵防水防護等級,專用於室外,為SAFETIS系列防火系統的重要機型。
  • 完全輻射式測量的熱像儀:
    • 為完全輻射式測量的熱像儀,IP67防塵防水防護等級,具高度的機械耐用性。
    • 室外專用,提供兩種解析度機型:標準機型336×256像素,高階機型640×512像素。
    • 影像更新率:9Hz、30Hz或60Hz。
  • 應用:
    • 早期火災預警偵測。
    • 高耐用度。
    • 實時監測。

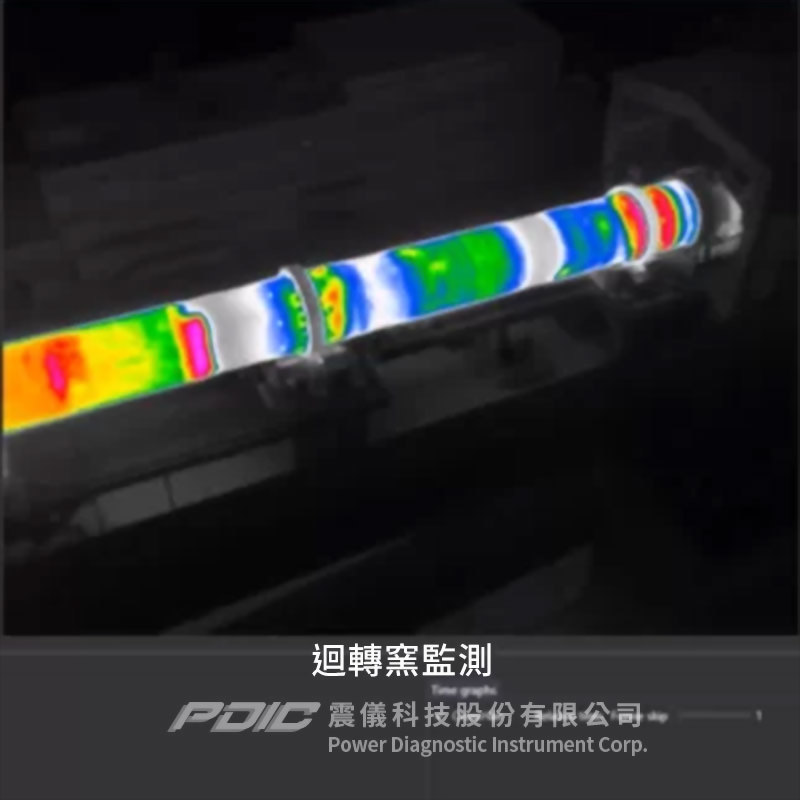

    • 溫度及高溫測量功能;常見的應用包括火焰燃燒塔監測、倉庫及廢棄物焚燒監控、冶金製程中澆鑄桶的監測、迴轉窯監測、固態廢棄物替代燃料燃燒監測、儲媒場及其它易燃物貯存場防火監控。
  • 系統介紹:
    • 簡單的工作原理:
      • SAFETIS熱像儀能快速偵測火災發生前的驟燃風險,是基於對記錄場景中(加熱)增溫及溫度變化的連續測量。因此,能評估溫度趨勢及使用特定的演算法,反應驟燃的潛在風險,並在必要的範圍內排除誤警報的可能。
      • SAFETIS系統能比所有其他偵測火災已發生的系統,更早的作出響應。
    • 高溫靈敏度:
      • SAFETIS Outdoor為完全輻射式測量的熱像儀,具備對表面溫度變化的高靈敏度 - 靈敏度優於50mK,可自動偵測出任何出現或存在的火災風險。
      • 表面溫度資訊對於評估驟燃風險而言,非常重要,因為溫度趨勢是用於評估火災發生的主要資訊。
      • 由於具備高溫靈敏度,SAFETIS Outdoor系統可以記錄最小的溫度變化,系統的智能,可依操作者的設定及系統的調整,防止多數的誤警報。
    • 內建網路伺服器:
      • 每台SAFETIS熱像儀都能透過內建的網路伺服器進行通訊,伺服器提供基本的影像串流與進階的組態配置及所有必要參數設定的整套工具。
      • 多台熱像儀的SAFETIS系統,可透過SAFETIS控制裝置連接,最高可連接多達16台SAFETIS熱像儀。熱像儀可從中控裝置進行設定與顯示警報。
      • 熱像儀記錄區域的大小,取決於距離及使用的鏡頭類型,可透過視野(FOV)計算器確認。
    • 配備多達4種不同視野的鏡頭:
      • 640 x 512像素機型:提供視野69°x 56°、45°x 37°、32°x 26°的鏡頭。
      • 336 x 256像素機型:提供視野45°x 35°、35°x 27°、25°x 19°及17°x 13°的鏡頭。
      • 依搭配的鏡頭而定,熱像儀可設置用於監控遠處目標或近處的較大範圍,例如倉庫、輸送帶…等。
      • 監測範圍的大小,可使用視野(FOV)計算式確認。
    • 數位輸出及溫度監測範圍:
      • 發生警報時,SAFETIS熱像儀是透過7個數位輸出中的1個通知主系統。
      • 可將個別的輸出,分配給不同的事件、區域及警報類型。
      • 提供2個溫度測量範圍:-25°C - 150°C及-40°C - +550°C。
      • 使用外部高溫濾鏡,可將範圍擴大為:+50°C - 1,000°C或+400°C - 1,500°C。
    • SAFETIS火災預警偵測系列機型:
      • SAFETIS Outdoor:戶外專用機型,IP 67防塵防水防護等級。
      • SAFETIS Indoor:室內專用機型。
      • SAFETIS Outdoor Pan-Tilt:具備高階防護及更大的IP 67防護範圍與雲台定位裝置。
      • SAFETIS STEEL:配備防護罩,可在具有強烈腐蝕性物質的工業環境中,保有系統的完整性,也是禁用鋁材的環境下的理想選擇;它在要求嚴苛的戶外環境下,具有高程度的防護。
      • SAFETIS EX-proof:配備特殊設計的防護罩,專用於具有高爆炸性風險的區域;通過ATEX認證,符合最嚴格的安全標準。
    • SAFETIS系統的典型應用:
      • 工業倉庫、彈藥庫、煤倉及輸送機、發電廠及電能分配系統、農業及食品倉庫、具爆炸性危險環境、倉庫與焚化廠、輸送帶、化工廠房、水泥廠、周圍監測。
  • SDK軟體開發套件:
    • 提供用於將熱像儀整合到您設備中的軟體開發套件SDK。
    • SAFETIS乙太網路SDK為一組指令,目的在透過乙太網路連接控制SAFETIS熱像儀,而無需網路瀏覽器。
    • 這些指令與所有SAFETIS熱像儀機型相容,除非另有說明。
    • SAFETIS運行TCP/IP伺服器,以進行控制。開啟的伺服器類似於telnet通訊協定,並可搭配telnet終端軟體使用。



SAFETIS機型 標準機型 高解析機型
解析度 336 x 256像素 640 x 512像素
影像更新率 9Hz或30Hz 9Hz
溫度測量範圍 -25°C - +150°C
-40°C - +550°C
可選購高溫範圍+50 - +1,000°C(搭配高溫濾鏡)
可選購高溫範圍+400°C - +1,500°C(搭配高溫濾鏡)
靈敏度 0.05°C(50mK)
光譜範圍 7.5 – 13.5µm
偵測器類型 非致冷式氧化釩(VOx)微輻射熱測定偵測器
校正 有,附校正證明
對焦 連續手動(可固定對焦,最小焦距依鏡頭而定)
鏡頭視野(FOV) 45°x 35°、35°x 27°、25°x 19°、17°x 13° 69°x 56°、45°x 37°、32°x 26°
網路伺服器 有,內建額外的早期火災預警偵測功能
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • SAFETIS Outdoor完全輻射式測量熱像儀,外覆精心設計且高度耐用的機殼,能耐受嚴苛要求的應用。
  • 提供兩種解析度機型:標準機型336 x 256像素,高階機型640 x 512像素。
  • 影像更新率:9Hz、30Hz或60Hz。
  • 高溫靈敏度:具備對表面溫度的高靈敏度 - 靈敏度優於50mK
  • 內建網路伺服器,提供基本的影像串流與進階的組態配置及參數設定的整套工具。
  • 可透過SAFETIS控制裝置連接最多16台SAFETIS熱像儀,並可從中控裝置進行熱像儀的設定。
  • 配備多個視野鏡頭,可設置用於監控遠處目標或近在手邊的較大範圍。
  • 配備多個數位輸出,可將個別的輸出,分配給不同的事件、區域及警報類型。
  • 提供2個溫度測量範圍-25°C - 150°C及-40°C - 550°C;使用外部高溫濾鏡,可將範圍擴大為+50°C - 1,000°C或+400°C - 1,500°C。
  • 提供用於將熱像儀整合到您設備中的軟體開發套件SDK。

  • SAFETIS介紹之一:
  • SMARTIS介紹之二:
  • SAFETIS儲媒場火災預警偵測:
  • 火災的三個階段:
